Motorisation+ SIMPLY Instructions Et Avertissements Pour L'installation Et L'usage page 7

B
H
B
H
B
H
FR - La hauteur de passage utile peut différer de celle indiquée sur le tableau en fonction des géométries et des courbures des profils de guidage
des portes sectionnelles
EN - The passage clearance may vary with respect to the dimensions shown in the tables according to the different geometry and curvature
values of the sectional garage door rail profiles
PT - A altura de passagem útil pode variar, relativamente à referida nos quadros, consoante as diversas geometrias e curvaturas dos perfis de
guia dos portões seccionados

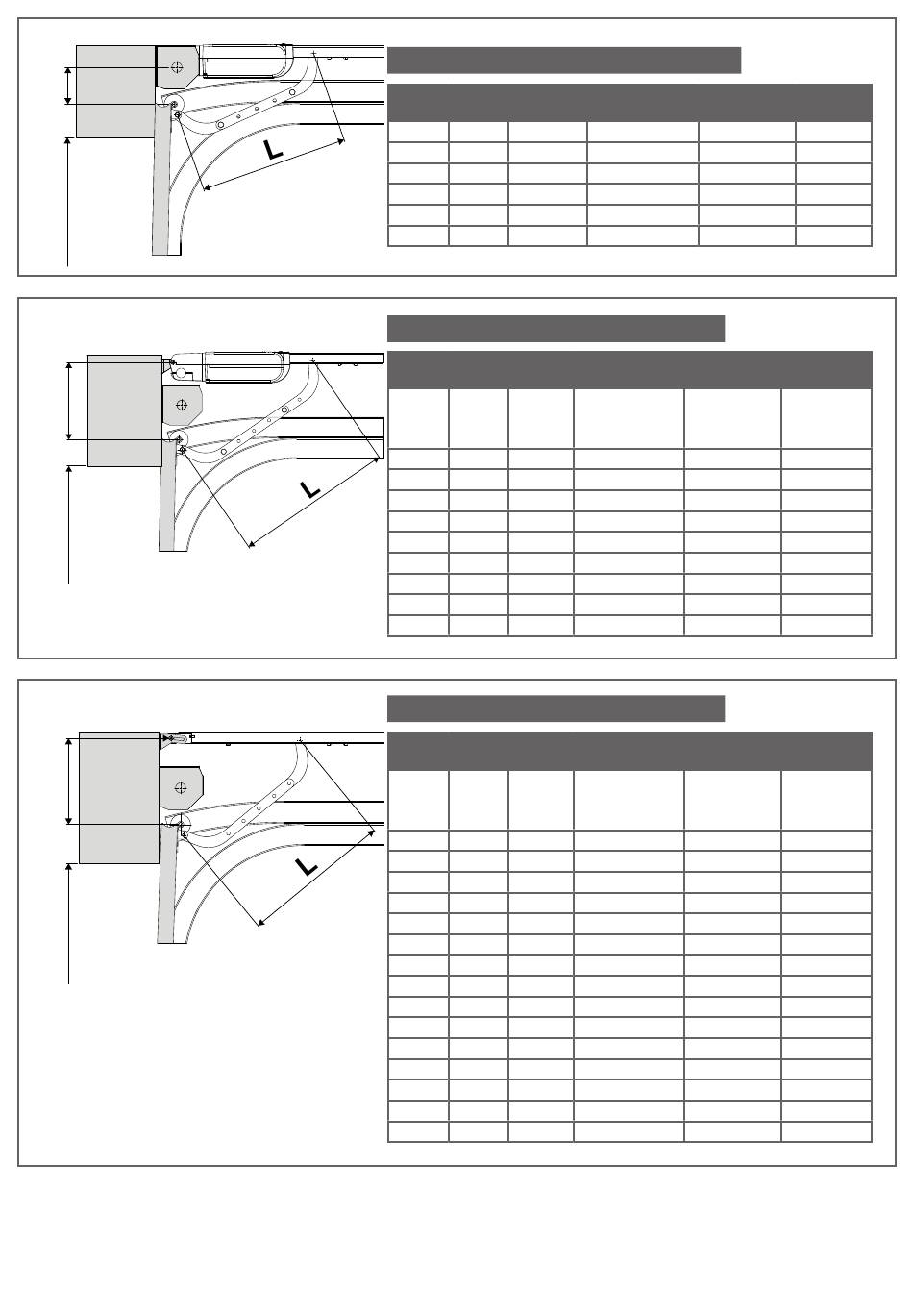

INSTALLATION SUR ARBRE PORTE-RESSORTS
Type de
B (mm) L (mm)
bras
90 380 L2
110 380 L2
130 430 L3
150 430 L3
170 430 L3
190 430 L3
INSTALLATION SUR L'ENCADREMENT
Type de
B (mm) L (mm)
bras
130 380 L2
150 380 L2
170 430 L3
190 430 L3
210 430 L3
230 480 L4
250 480 L4
270 530 L5
290 530 L5
310 530 L5
INSTALLATION CONVENTIONNELLE
Type de
B (mm) L (mm)
bras
110 300 L1
130 300 L1
150 300 L1
170 300 L1
190 380 L2
210 380 L2
230 380 L2
250 430 L3
270 430 L3
290 480 L4
310 480 L4
330 530 L5
350 580 L6
370 580 L6
390 630 L7
410 630 L7
Passage clair Hauteur de la
H-10 cm [m] porte H [m]
2,5 2,6
2,5 2,6
2,5 2,6
2,5 2,6
2,5 2,6
2,5 2,6
TAB. 1B
Passage clair Hauteur de la
H-10 cm [m] porte H [m]
2,5 2,6
2,5 2,6
2,5 2,6
2,5 2,6
2,5 2,6
2,5 2,6
2,5 2,6
2,5 2,6
2,5 2,6
2,5 2,6
TAB. 1C
Passage clair Hauteur de la
H-10 cm [m] porte H [m]
2,5 2,6
2,5 2,6
2,5 2,6
2,5 2,6
2,5 2,6
2,5 2,6
2,5 2,6
2,4 2,5
2,4 2,5
2,3 2,5
2,4 2,5
2,3 2,5
2,2 2,4
2,2 2,4
2,2 2,4
2,2 2,4
TAB. 1A
Note
Note
ressorts
de porte à
l'arrière
Note
ressorts
de porte à
l'arrière
7
