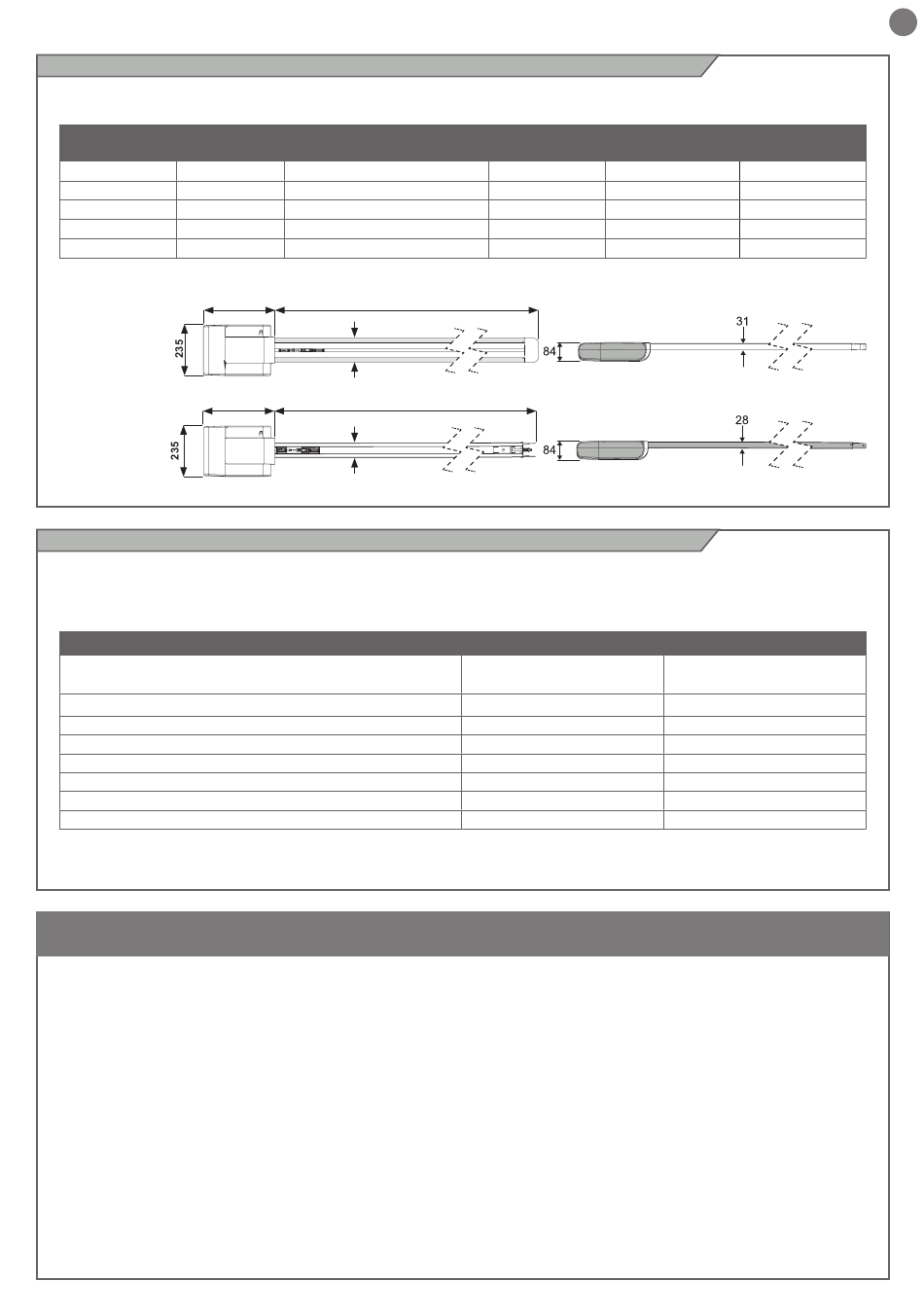

2.4 - Spécifications techniques
Modèle et utilisation conseillée - Rail et dimensions disponibles
MODÈLE MATÉRIAU
RAIL-CLED Aluminium
RAIL-CLED4 Aluminium
RAIL-C3x1 Acier
RAIL-C3 Acier
RAIL-C4 Acier
Les données indiquées peuvent varier en fonction du déplacement et de l'équilibrage de la porte ainsi qu'en fonction du rail utilisé.
330
RAIL-CLED
RAIL-CLED4
P MAX = 84
330
RAIL-C3x1
RAIL-C3
RAIL-C4
P MAX = 84
2.5 - Liste des câbles nécessaires
Dans l'installation type, les câbles nécessaires au raccordement des
différents dispositifs sont indiqués dans le tableau correspondant.
Les câbles doivent être adaptés au type d'installation, un câble
LISTE DES CÂBLES
BRANCHEMENT
Ligne d'alimentation électrique
Clignotant, lumière de courtoisie
Antenne
Photocellule émetteur
Photocellule récepteur
Bord sensible radio (*)
Sélecteur à clé
Demander à un personnel qualifié de procéder à l'installation d'une
prise adaptée si aucune n'a été prévue à proximité des machines.
3 - CONTRÔLES PRÉLIMINAIRES
Avant d'installer le produit, vérifier les points suivants:
- Vérifier que le portail ou la porte soit adapté à une automatisation
- Le poids et la taille du portail ou de la porte doivent rester dans les
limites admissibles
- Vérifier la présence et la solidité des arrêts mécaniques de
sécurité du portail ou de la porte
- Vérifier que la zone de fixation du produit ne soit pas soumise à
inondation
- Des conditions d'acidité ou salinité élevées ou la proximité de
sources de chaleur pourraient provoquer des dysfonctionnements
sur le produit
- En présence de conditions climatiques extrêmes (par exemple
en présence de neige, gel, forte amplitude thermique, température
élevée) les frottements pourraient augmenter impliquant une force

REMARQUES

Illumination à Leds intégrées
Illumination à Leds intégrées
3065 / 4065
114
mm
3075 / 4075
70,5
mm
TYPE DE LONGUEUR
TRACTION TOTALE
3090 mm (1x3m)
Courroie
4090 mm (1x4m)
Courroie
3100 mm (3x1.03m) 2670 mm
Courroie
3100 mm (1x3.1m)
Courroie
4100 mm (1x4.1m)
Courroie
type H03VV-F est par exemple conseillé pour une pose à l'intérieur,
et un câble H07RN-F pour une installation à l'extérieur.
TYPE DE CÂBLE
Schuko CEE 7/4
1 x câble 3 x 0,5 mm
2
1 x câble type RG58
1 x câble 2 x 0,5 mm
2
1 x câble 4 x 0,5 mm
2
1 x câble 4 x 0,5 mm
2
1 x câble 2 x 0,5 mm
2
(*) : se reporter aux instructions du producteur
nécessaire au mouvement et au démarrage initial supérieure à celle
nécessaire en conditions normales.
- Vérifier que le mouvement manuel du portail ou de la porte soit
fluide et sans friction notable ou s'il existe un risque de déraillement.
- Vérifier que le portail ou la porte soit en équilibre et restent donc
immobile en cas d'arrêts dans n'importe quelle position.
- Vérifier que le circuit électrique auquel le produit sera raccordé soit
équipé d'une mise à la terre de sécurité adaptée et protégé par un
dispositif magnétothermique et différentiel.
– Sur le réseau d'alimentation, prévoir un dispositif de déconnexion
avec une distance d'ouverture des contacts permettant la
déconnexion complète dans les conditions indiquées par la
catégorie de surtension III.
- Vérifier que l'intégralité de l'équipement utilisé pour l'installation
soit conforme aux normes en vigueur.
COURSE RAIL
2660 mm
3660 mm
2670 mm
3670 mm
LONGUEUR MAXIMUM
AUTORISÉE
20 m
20 m (< 5 m conseillé)
20 m
20 m
<2 m
20 m
