12 TRAVAUX D'ENTRETIEN SUR LA PARTIE-CYCLE
12.11
12.12
52

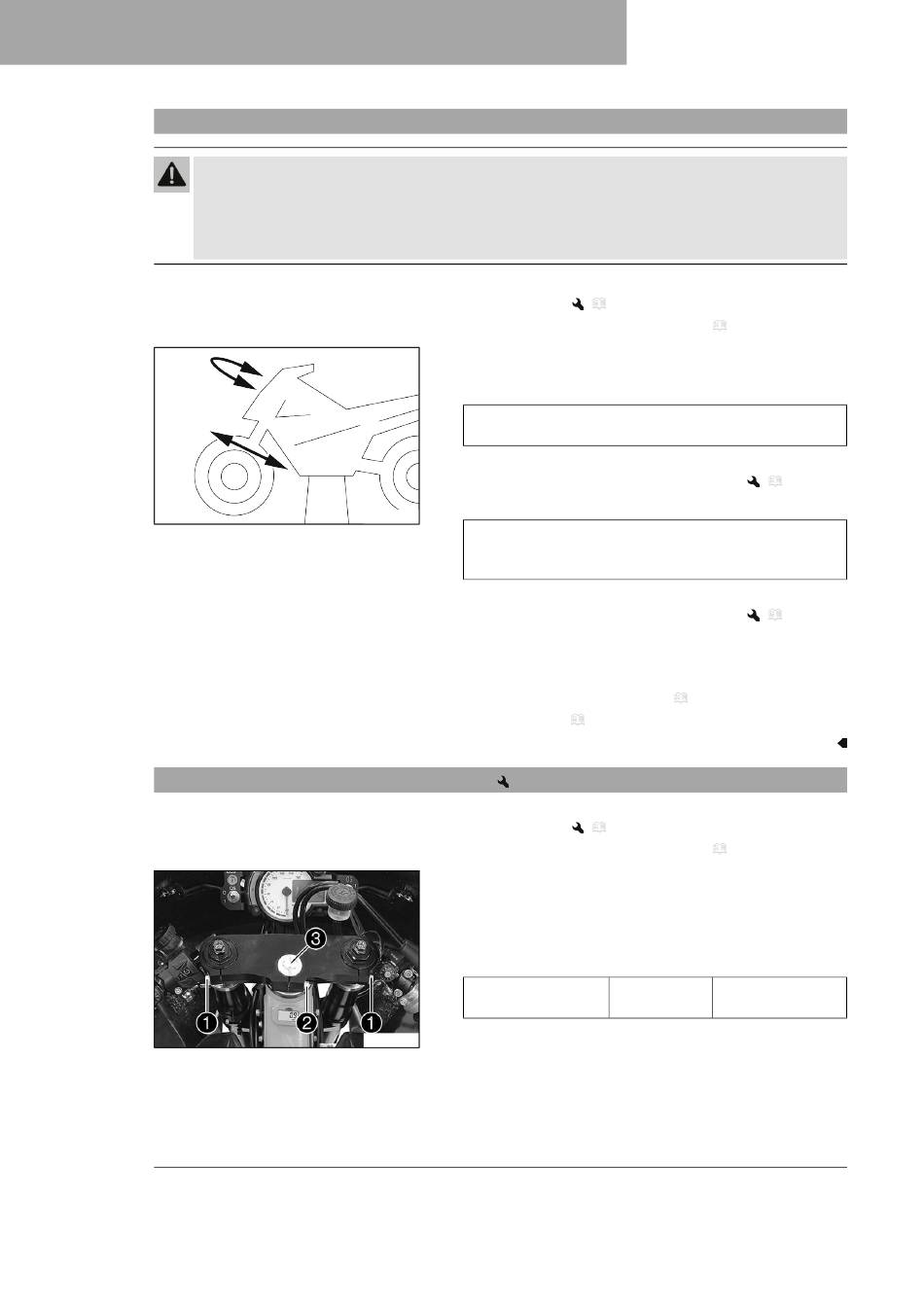

Vérifier le jeu du palier de la tête de direction
Avertissement
Risque d'accident Un jeu incorrect du palier de la tête de direction compromet la tenue de route et
endommage les composants.
–
Corriger sans tarder le jeu du palier de la tête de direction. (Votre atelier KTM agréé se tient volontiers
à votre disposition.)
400738-11
Régler le palier de la tête de direction
S04000-10
Préparatifs
–
Déposer le sabot. ( p. 58)
–
Surélever la moto sur un socle réglable. (
Travail principal
–
Mettre le guidon en position droite. Avancer et reculer les bras
de fourche dans l'axe de la moto.
Aucun jeu ne doit être perceptible sur le palier de la tête de
direction.
» En présence d'un jeu perceptible :
–
Régler le palier de la tête de direction.
–
Tourner le guidon d'un extrême à l'autre.
Le guidon doit pouvoir être facilement bougé sur toute la
plage de rotation. Aucun passage de crans ne doit se faire
sentir.
» En cas de passage de crans perceptibles :
–
Régler le palier de la tête de direction.
–
Contrôler le palier de la tête de direction, au besoin le
remplacer.
Retouche
–
Retirer la moto du socle réglable. (
–
Monter le sabot. ( p. 58)
Préparatifs
–
Déposer le sabot. ( p. 58)
–
Surélever la moto sur un socle réglable. (
Travail principal
–
1
Desserrer les vis .
–
2
Retirer la vis .
–
3
Desserrer la vis et serrer de nouveau.
Indications prescrites
Vis de la tête de
direction supérieure
–
Au moyen d'un maillet en plastique, frapper légèrement sur le
té de fourche supérieur afin de supprimer d'éventuelles ten-
sions.
–
2
Mettre la vis en place et la serrer.
p. 45)
( p. 52)
( p. 52)
p. 46)
p. 45)
M20x1,5 12 Nm (8,9 lbf ft)
