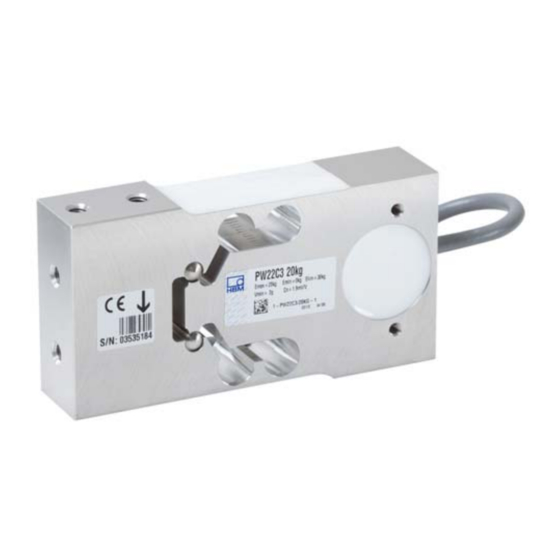

HBM PW22 Notice De Montage
Manuels Connexes pour HBM PW22
Sommaire des Matières pour HBM PW22
- Page 2 Tel. +49 6151 803-0 Fax +49 6151 803-9100 info@hbm.com www.hbm.com Mat.: 7-2001.2443 DVS: A2443-3.0 HBM: public 03.2018 E Hottinger Baldwin Messtechnik GmbH. Subject to modifications. All product descriptions are for general information only. They are not to be understood as a guarantee of quality or durability.
- Page 32 ........Dimensions de la version avec boîtier de protection ... . . PW22 A2443-3.0 HBM: public...
-
Page 33: Consignes De Sécurité
Les pesons correspondent au niveau de développement technologique actuel et présentent une parfaite sécurité de fonctionnement. Les pesons peuvent présenter des dangers résiduels s'ils sont utilisés par du personnel non qualifié sans tenir compte des consignes de sécurité. PW22 A2443-3.0 HBM: public... - Page 34 De plus, il convient, pour chaque cas particulier, de res pecter les règlements et consignes de sécurité correspondants. Ceci s'applique également à l'utilisation des accessoires. Sont considérées comme personnel PW22 A2443-3.0 HBM: public...
- Page 35 Lors de leur mise en place et du fonctionnement, les pe sons doivent être protégés des surcharges par des butées appropriées. Lors du montage, veiller à ce qu'aucune force et aucun moment ne soit appliqué sur la zone du ressort. PW22 A2443-3.0 HBM: public...
-
Page 36: Marquages Utilisés
Conseil Ce marquage signale que des informations concernant le produit ou sa manipulation sont Information fournies. Mise en valeur Pour mettre en valeur certains mots du texte, Voir … ces derniers sont écrits en italique. PW22 A2443-3.0 HBM: public... -
Page 37: Marquages Utilisés Sur Le Produit
Pour plus d'informations sur l'élimination d'appareils, consultez les autorités locales ou le revendeur auprès duquel vous avez acheté le produit en question. PW22 A2443-3.0 HBM: public... -
Page 38: Montage Et Application De Charge
Couple de serrage : 10 N⋅m; longueur de filet maximale : 20 mm. Planéité recommandée : 0,1 mm sur la surface de contact 2: Fixation de PW22 à la plaque de base : 2xM6; classe de dureté 10.9; Couple de serrage : 10 N⋅m; longueur de filet maximale : 20 mm. -
Page 39: Raccordement Électrique
Contact 6 (gris) = contre réaction (-) Marquage bleu Raccourcissement de câble Lors de l'utilisation de la technique 6 fils, le câble à 6 fils du peson peut être raccourci sans altérer la précision de mesure. PW22 A2443-3.0 HBM: public... -
Page 40: Rallonges De Câble
Seuls les pesons plateformes avec sortie ajustée (sensibilité nominale et résis tance de sortie) sont adaptés pour un branchement en parallèle. De nombreux pesons plateformes de HBM sont disponibles avec cette option. Protection CEM Les champs électriques et magnétiques provoquent souvent le couplage de tensions parasites dans le circuit de mesure. -
Page 41: Caractéristiques Techniques
Résistance en entrée (R 300...500 Ω Résistance en sortie (R 300...500 Tension d'alimentation de référence (U Plage nom. de la tens. 1...12 d'alimentation (B Tension d'alimentation max. Résistance d'isolation (R ) à GΩ >2 100 V PW22 A2443-3.0 HBM: public... - Page 42 (TKC) ne sont données qu'à titre indicatif. La somme de ces valeurs se situe à l'intérieur des seuils d'erreurs groupées selon OIML R 60. Chargée avec 30% de la portée maximale (selon OIML R76) à 142 mm d'excentricité. PW22 A2443-3.0 HBM: public...
-
Page 43: Dimensions (En Mm)
Dimensions Dimensions (en mm) 4xM6 Dénomination de type Câble: Câble rond (6x0,14 mm ) avec gaine de câble (PVC) Sens de la charge 34,4 34,4 Dimensions de la version avec boîtier de protection 34,4 34,4 PW22 A2443-3.0 HBM: public...
