Slide Topper
• Altération du produit sans la permission expresse du
fabricant
• Utilisation à d'autres fins que celles décrites dans le
manuel d'utilisation
Dometic Corporation se réserve le droit de modifier
l'apparence et les caractéristiques techniques de
l'appareil sans préavis.
3 Avant l'installation
Utiliser cette section pour marquer l'emplacement des
supports de montage qui ont été sélectionnés pour
l'installation du Slide Topper et préparer la quincaillerie
à l'assemblage.

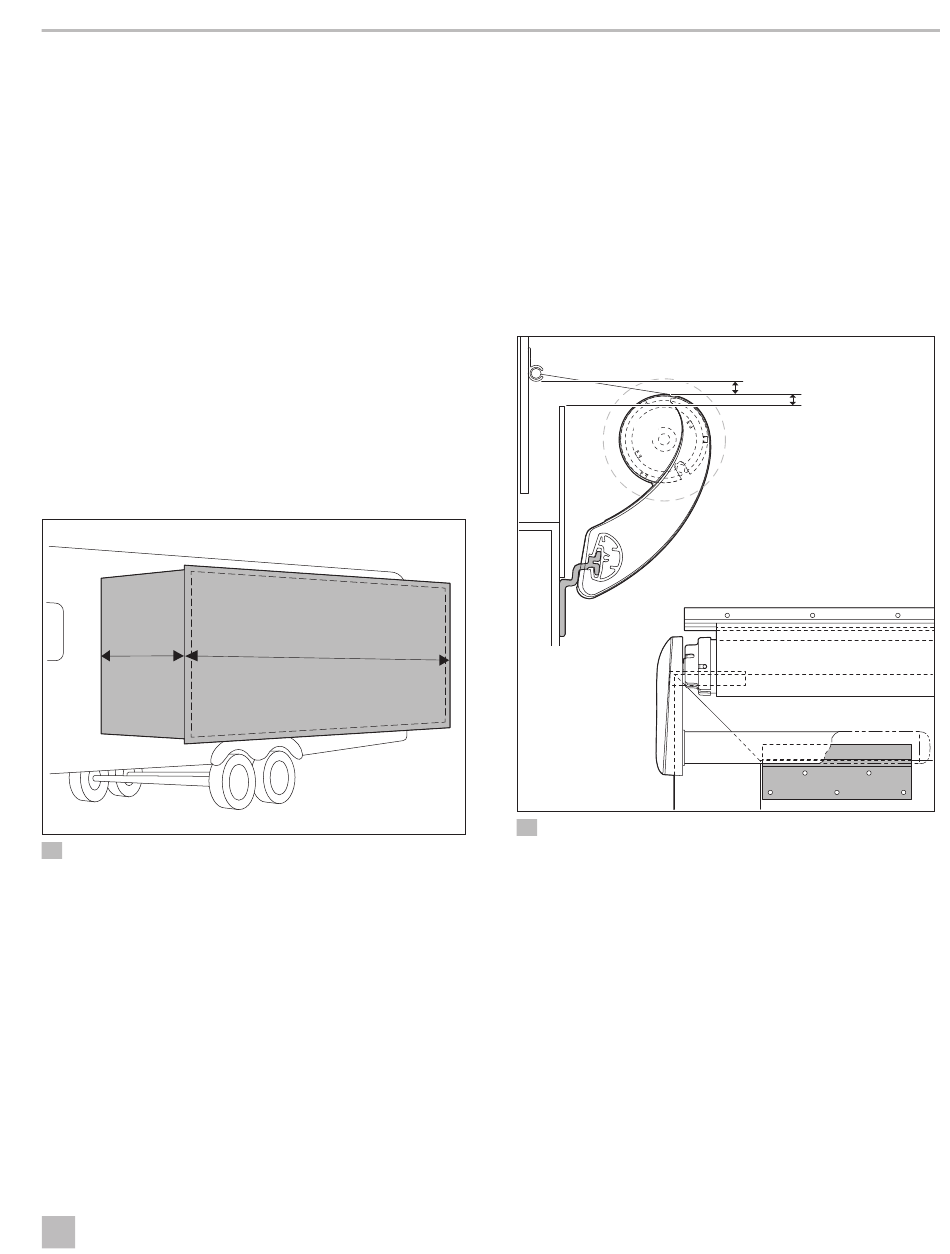

3.1 Déploiement de la pièce
coulissante
w
1
Déploiement de la pièce coulissante du VR
Largeur de la pièce
q
coulissante (bride
comprise)
Commencer par déployer la pièce coulissante. À l'état
pleinement déployé, la pièce coulissante ne doit pas
dépasser 42 po (106,7 cm).
Se référer au Guide d'application du Slide Topper
(sur dometic.com) pour déterminer la largeur de Slide
Topper appropriée pour l'application pièce coulissante
et sélectionner la toile, les supports de montage et les
espaceurs optionnels nécessaires pour l'installation
du Slide Topper.
FR
q
Déploiement maximal
w
de la pièce coulissante
3.2 Identification des dégagements
requis
AVIS :
Employer la pente la plus raide possible pour
la toile de l'auvent sans dépasser la distance maximale
requise entre le rail de l'auvent et le support de montage
(Figure 2 et Figure 3). Le dépassement de la distance
maximale expose la toile de l'auvent au vent, causant
le gonflement ou la déchirure de la toile.
Utiliser cette section pour confirmer vos mesures
de dégagement Slide Topper.
t
r
o
e
u
y
2 Dégagement du support de montage long
0,5 po (1,3 cm) min. –
q
4 po (10 cm) max.
0,25 po (0,6 cm) min.
w
Support de montage
e
Bride de la pièce
r
coulissante
Rail de l'auvent
t
* Le numéro 10 représente le dégagement minimum
requis entre l'assemblage rotatif du Slide Topper,
tous les obstacles sur la pièce coulissante du VR et
tous les obstacles sur le mur fixe.
Avant l'installation
q
w
a
t
i
Bride de la pièce
y
coulissante
Extension
u
Support de montage
i
Assemblage rotatif
o
0,5 po (1,3 cm) min.
a
5
