Installation
1. Déterminer sur quel capuchon d'extrémité sera
installée la butée anti-gonflement.
Les Slide Topper de 198 po (503 cm) de largeur
I
minimum exigent une butée anti-gonflement aux
deux capuchons d'extrémité et un ensemble de
berceau pour le support central. Voir « Localisation
d'outils et de matériel » à la page 3.
2. Placer la butée anti-gonflement sur le capuchon
d'extrémité en orientant l'ouverture à l'écart du rail de
l'auvent.
3. Positionner la butée anti-gonflement avec le pare-
chocs à la verticale.
4. Fixer la butée anti-gonflement en place sur le
capuchon d'extrémité avec du ruban adhésif.
I Si un trou de vis dans la butée anti-gonflement
interfère avec les trous ou ouvertures du capuchon
d'extrémité, tourner la butée anti-gonflement
sans aller au-delà de 30° par rapport à la verticale,
à l'opposé du mur du VR.
q
w
5/16 po 1/2 po

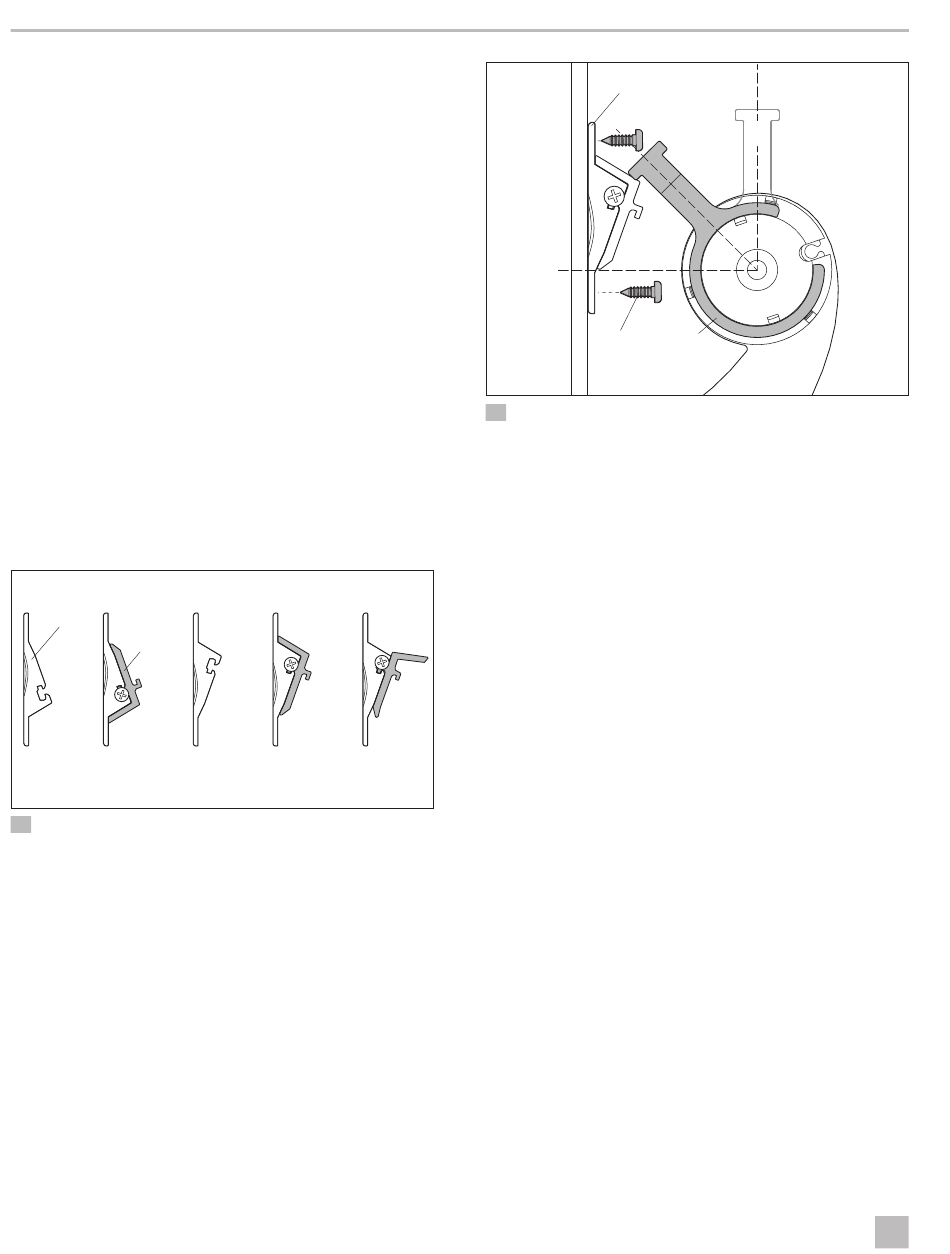

14 Configurations pour le support et l'espaceur anti-gonflement
Support anti-
q
gonflement
5. Déterminer la configuration requise pour le support
et l'espaceur anti-gonflement (distance du mur du
VR) pour s'assurer que la butée anti-gonflement ne
tournera pas au-delà d'un angle de 45° vers le mur
du VR.
Le support et l'espaceur anti-gonflement peuvent être
configurés pour une place d'espacement comprise
entre 0,31 et 1,5 po (0,78 et 4 cm).
6. En utilisant la configuration d'espacement correcte,
positionner le support et l'espaceur anti-gonflement
sur le mur du VR.
12
3/4 po 1 po 1-1/2 po
Espaceur anti-
w
gonflement
q
w
t
15 Fixation du support anti-gonflement
Support anti-
q
gonflement
Espaceur anti-
w
gonflement
Butée anti-
e
gonflement
7. Fixer le support et l'espaceur en place avec du ruban
adhésif.
8. Vérifier que la butée anti-gonflement ne cognera pas
le support anti-gonflement à l'ouverture de la pièce
coulissante. Opérer les ajustements nécessaires,
s'il y a lieu.
9. Placer et serrer les vis autotaraudeuses #10 fournies
dans la butée anti-gonflement et le capuchon
d'extrémité.
I Ne pas bouger la butée anti-gonflement ni rayer le
capuchon d'extrémité en installant les vis.
10. Placer et serrer les vis #10 – 12 x 3/4 po fournies
dans le support anti-gonflement et la structure solide
du VR.
Si le support anti-gonflement est installé sur de la fibre
de verre, utiliser les rivets Oscar adéquats (non fournis)
au lieu des vis. Voir « Localisation d'outils et de matériel »
à la page 3.
11. Enlever le ruban adhésif de la butée anti-gonflement,
du capuchon d'extrémité et du support anti-
gonflement.
Slide Topper
r
e
Verticale (position de
r
repos)
Vis #10 – 12 x 3/4 po
t
