Installation

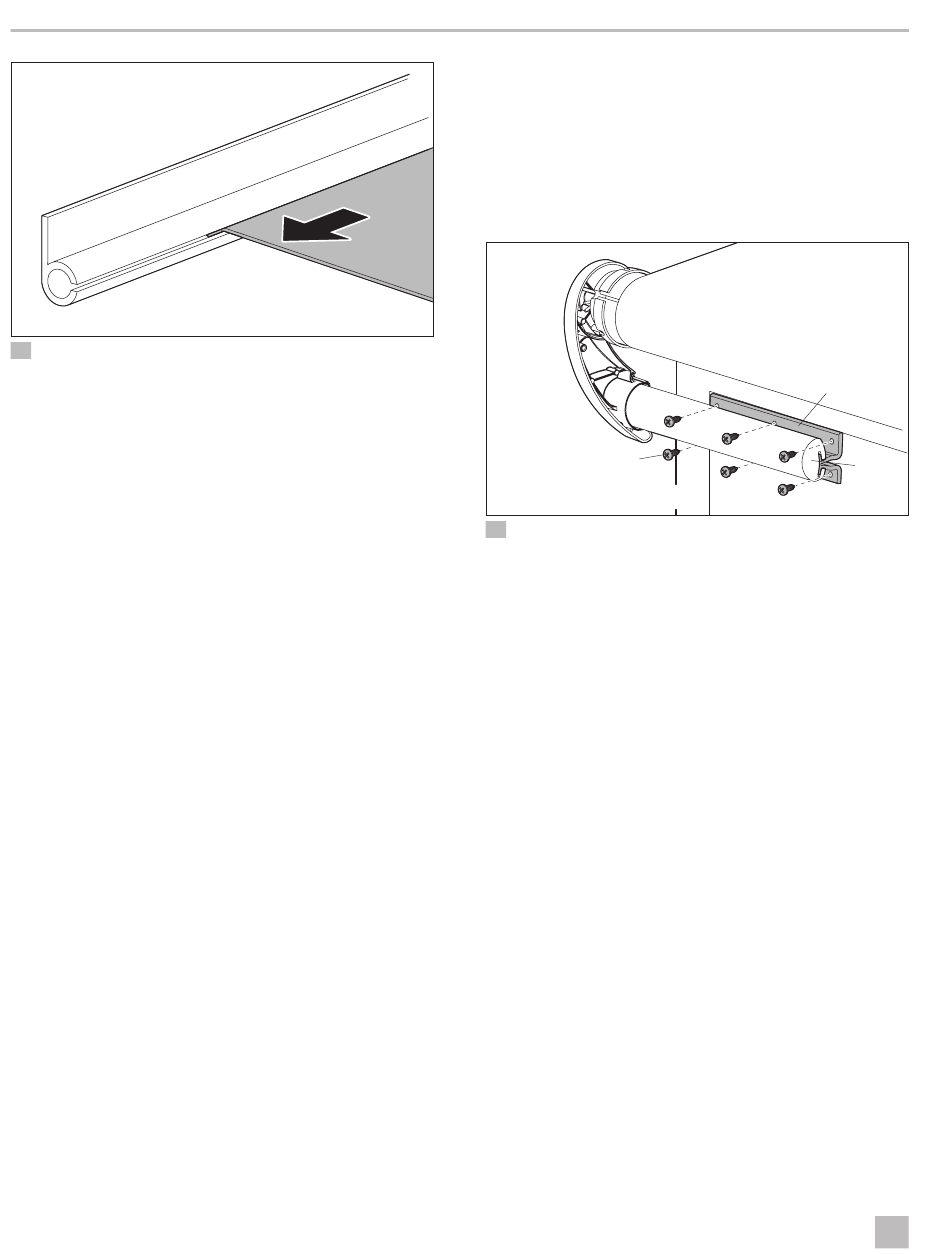

9 Insertion de la toile sur toute la longueur du rail d'auvent
Toile de l'auvent
q
8. Dérouler la toile d'un tour pour laisser un espace
suffisant entre le mur du VR et la quincaillerie de
l'auvent pour guider l'insertion de la toile dans le rail
de l'auvent.
I
Ne pas dérouler la toile de plus d'un tour, sinon il
y aurait risque de problèmes de fonctionnement.
9. Avec la pièce coulissante entièrement rentrée dans le
VR, soulever avec précaution le Slide Topper jusqu'à
l'extrémité du rail d'auvent installé au-dessus de la
pièce coulissante.
10. Pendant qu'une personne guide la toile de l'auvent
(ou la housse de protection du rouleau d'auvent,
s'il y a lieu) dans le rail, glisser avec précaution le Slide
Topper jusqu'à ce que la toile soit dans la position
souhaitée.
I
Une échelle pourra être nécessaire pour guider
la toile.
4.2 Installation des supports de
montage
1. Percer un trou de 3/16 po (0,12 cm) [7/32 po
(0,56 cm) pour un trou percé dans de l'acier]
à environ 1 po (2,5 cm) de profondeur dans la pièce
coulissante aux emplacements marqués.
2. Appliquer du mastic aux vis #10 - 12 x 1 po fournies.
3. Placer les supports de montage aux emplacements
marqués sur la pièce coulissante du VR.
10
w
Rail de l'auvent
w
4. Serrer les vis à travers le support de montage jusque
dans la structure solide de la pièce coulissante du VR.
Si un ensemble d'espaceur optionnel est
I
nécessaire, utiliser les vis #10 x 1,75 po fournies
avec l'ensemble. Utiliser les rivets Oscar 3/16 x
1 po pour installer les supports de montage sur des
q
murs en stratifié.
10 Fixation du support de montage
Support de montage
q
Vis #10 - 12 x 1 po
w
Extension
e
5. Répéter les étapes 1 à 5 pour l'autre support de
montage.
Ne pas laisser les supports de montage dépasser
de plus d'une demi-longueur de l'extrémité de la
barre d'extension. Au moins 50 % de la longueur
du support de montage doivent être insérés dans
l'extension.
6. Centrer le Slide Topper sur la pièce coulissante
du VR.
t
e
w
y
Capuchon
r
d'extension
Bras gauche
t
Pièce coulissante
y
Slide Topper
q
r
FR
