Installation

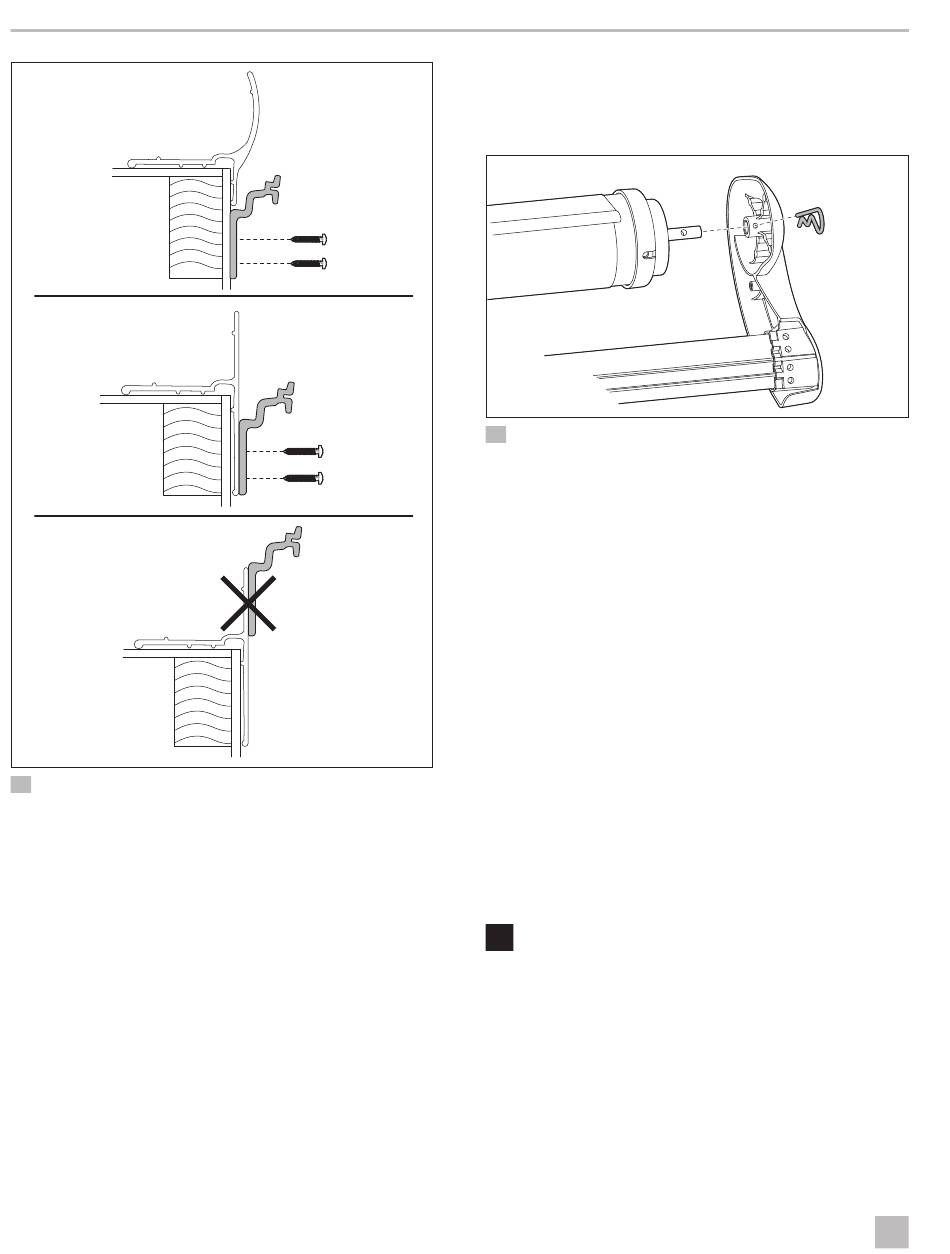

6 Emplacement des supports de montage
Support de montage
q
sous la bride
Support de montage
w
directement sur la
bride
3. Vérifier que l'emplacement de montage est plat et
qu'il y a une structure solide à l'endroit où les attaches
perceront la surface.
4. Vérifier que les supports de montage sont
positionnés à la bonne hauteur par rapport aux bras
et à l'extension du Slide Topper.
5. Marquer les positions des trous pour les supports
de montage en utilisant des supports de montage
comme pochoirs.
8
q
w
e
Emplacement incorrect
e
pour le support de
montage
3.6 Préparation de la quincaillerie
Utiliser cette section pour préparer la quincaillerie à
l'installation du Slide Topper.
r
7 Vue arrière de l'assemblage de la quincaillerie
Tige de torsion
q
Bras gauche
w
1. Poser avec précaution le FRTA sur une goulotte en V
bien rembourrée et propre (ou une autre surface bien
protégée) pour éviter d'abîmer la toile.
2. Placer le bras gauche sur la tige de torsion.
3. Aligner les trous des clips.
4. Enfiler la goupille fendue dans le bras gauche puis
la tige de torsion jusqu'à ce qu'elle s'enclenche
bien en place.
5. Répéter les étapes 2 à 4 à l'autre extrémité.
I
S'assurer que les bras gauche et droit s'alignent
correctement l'un sur l'autre.
4 Installation
AVERTISSEMENT : RISQUE DE DÉPART DE
FEU OU DE DÉCHARGE ÉLECTRIQUE. Le non-
respect de ces avertissements pourrait
entraîner de graves blessures, voire la mort.
• S'assurer qu'il n'y a pas d'obstacles (fils électriques,
tuyaux, etc.) à l'emplacement des trous à percer.
• Débrancher l'alimentation 120 V c.a. du VR avant de
percer ou de découper dans le VR.
• Débrancher la borne positive (+) 12 V c.c. de la
batterie avant de percer ou de découper dans le VR.
Slide Topper
w
q
e
Goupille fendue
e
Extension
r
FR
