exactamente 90° de la mesa giratoria. Se necesita una escuadra de
ingeniero precisa (no suministrada) para comprobar el ángulo de
bisel de 0°.
Para comprobar:
• Asegúrese de que la cabeza de corte está en posición vertical,
contra su tope y con el puntero de bisel indicando el ángulo de
bisel de 0°.
• Apriete el mango de bloqueo del bisel.
• Baje la cabeza de corte a su posición más baja. Bloquéela en
posición usando el seguro de la cabeza y suba manualmente la
protección inferior de la hoja.
• Ahora se puede usar la escuadra de ingeniero para comprobar el
ángulo entre la hoja y la mesa giratoria.
Si se requiere el ajuste:
Nota: la cabeza de corte tendrá que estar inclinada para poder
acceder al tornillo de ajuste del tope del bisel de 0°.

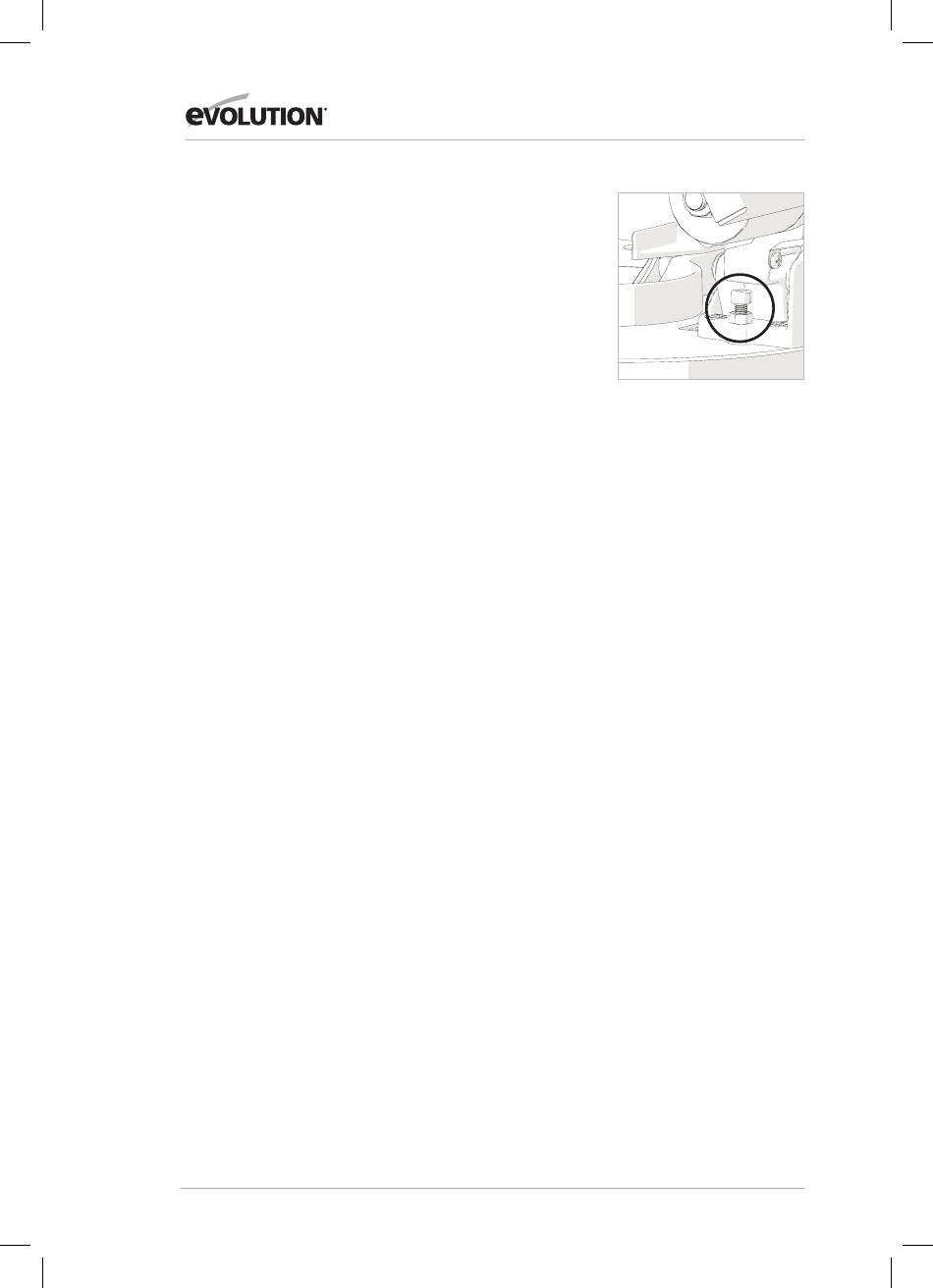

• Afloje ligeramente la contratuerca del tornillo de ajuste del tope
del bisel de 0°. (Fig. 22)
• Use una llave Allen para girar el tornillo de tope del bisel hacia la
derecha o la izquierda, según se requiera.
• Cuando se logre un alineamiento exacto entre la
hoja y la mesa giratoria, apriete la contratuerca.
ÁNGULO DE BISEL DE 45°
El ángulo de bisel de 45° se puede comprobar de forma similar al
ángulo de bisel de 0°. Se necesitará una escuadra de ingeniero de
45° precisa (no suministrada).
Para comprobar:
• Asegúrese de que la cabeza de corte está inclinada hacia
la posición de 45°, contra su tope y con el puntero de bisel
indicando el ángulo de bisel de 45˚.
• Apriete el mango de bloqueo del bisel.
• Baje la cabeza de corte a su posición más baja. Bloquéela en
posición usando el seguro de la cabeza y suba manualmente la
protección inferior de la hoja.
• Use la escuadra de ingeniero de 45° para comprobar el ángulo
entre la hoja y la mesa giratoria.
Si se requiere el ajuste:
Nota: la cabeza de corte tendrá que estar inclinada para poder
acceder al tornillo de ajuste del tope del bisel de 45°.
• Afloje ligeramente la contratuerca del tornillo de ajuste del tope
del bisel de 45°. (Fig. 23)
• Use una llave Allen para girar el tornillo de tope del bisel hacia la
derecha o la izquierda, según se requiera.
• Cuando se logre un alineamiento exacto entre la hoja y la mesa
giratoria, apriete la contratuerca.
AJUSTE DE LA GUÍA (Fig. 24a y 24b)
La guía está sujeta a la base de la máquina mediante cuatro tornillos
de cabeza hueca hexagonal, dos a cada lado. Estos tornillos están
situados en orificios alargados que permiten recolocar la valla según
se requiera.
La guía debe estar ajustada a exactamente 90° de una hoja instalada
