Evolution R8 MTS Instructions Originales page 34

PRIMEROS PASOS
ADVERTENCIA: DESCONECTE SIEMPRE LA SIERRA DE LA FUENTE
DE ALIMENTACIÓN ANTES DE HACER AJUSTES.

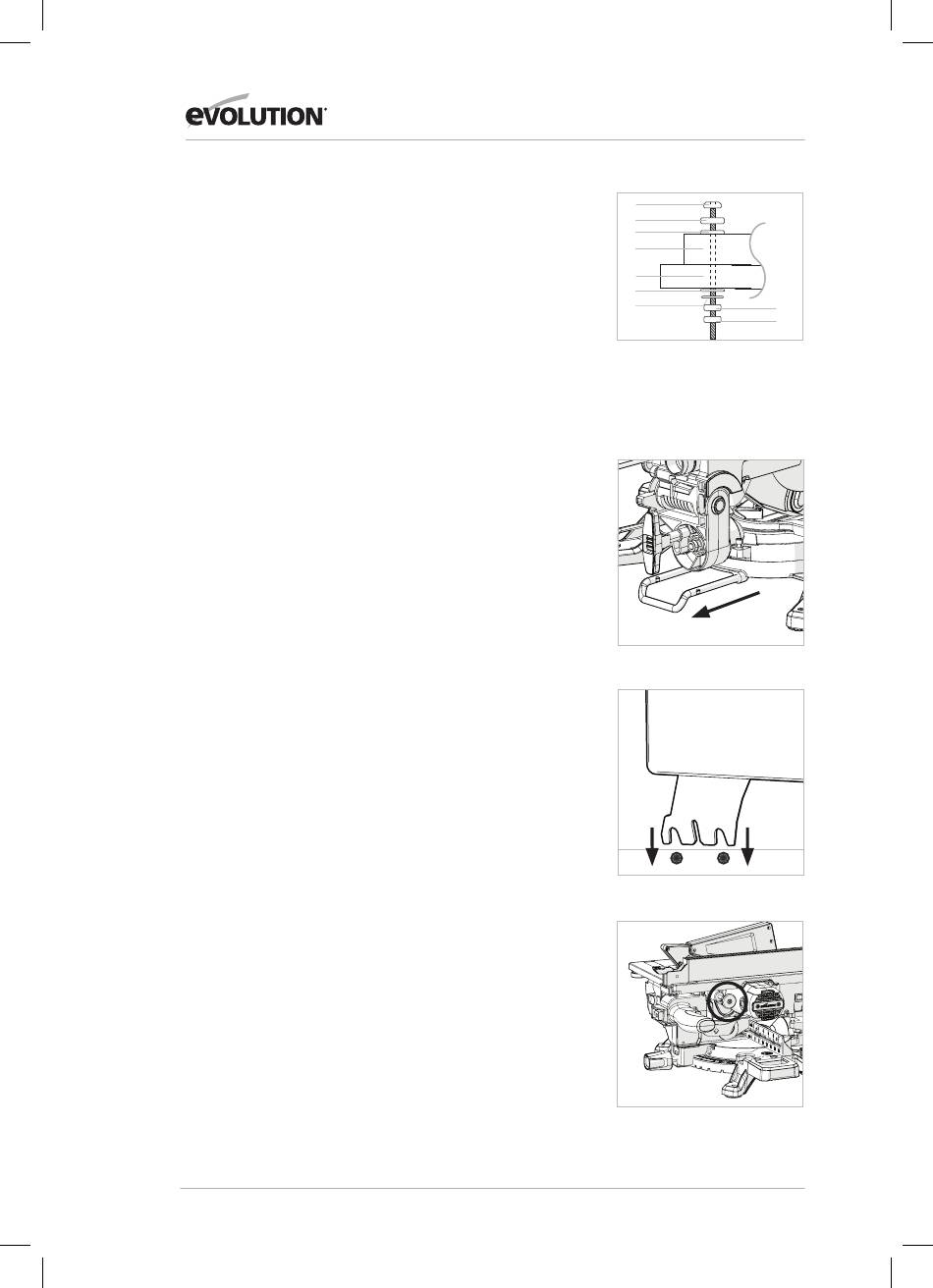

MONTAJE PERMANENTE DE LA R8MTS -
SIERRA DE MESA/INGLETADORA (Fig. 1)
ADVERTENCIA: para reducir el riesgo de lesiones debidas al
movimiento inesperado de la sierra, colóquela en la ubicación
deseada, o bien en un banco de trabajo o en otro juego de patas
recomendado. La base de la sierra tiene cuatro orificios para montar
la sierra ingletadora. Si se va a usar la sierra en una ubicación, fíjela
de forma permanente al banco de trabajo o juego de patas usando
los pernos apropiados con tuercas y arandelas de bloqueo.
1. Apriete los bloqueos del bisel y del inglete.
2. Coloque la sierra de forma que otras personas no puedan estar
detrás. Los residuos que salen disparados podrían lesionar a las
personas en su trayectoria.
3. Coloque la sierra sobre una superficie firme y nivelada en la que
haya suficiente espacio para manejar y apoyar la pieza de trabajo de
forma adecuada.
4. Apoye la sierra para que la mesa esté nivelada y la sierra no se
balancee.
5. Fije la sierra con mordazas o pernos a su soporte.
BARRA ESTABILIZADORA TRASERA
Extienda la barra hasta la parte trasera de la máquina (Fig. 2)
PROTECCIÓN DE LA SIERRA DE MESA
Para instalar la protección de la sierra de mesa:
• Con la llave hexagonal, afloje los 2 tornillos hexagonales
• Instale el conjunto de la protección de la sierra de mesa (Fig.3)
• Apriete los 2 tornillos hexagonales
INSTALACIÓN/RETIRADA DE LA HOJA
ADVERTENCIA: utilice solo hojas Evolution originales que hayan
sido diseñadas para su uso en esta máquina. Asegúrese de que la
velocidad máxima de la hoja es compatible con la máquina. Realice
esta operación tan solo cuando la máquina esté desconectada del
suministro eléctrico.
Nota: se recomienda que el operario lleve guantes protectores
cuando manipule la hoja durante la instalación o cuando cambie la
hoja de la máquina.
Para cambiar una hoja:
• Saque el seguro (Fig. 4) para liberar el motor.
• Presione ligeramente hacia abajo el mango de la cabeza de corte.
• Saque el gancho de cerrojo de la cabeza de corte y permita que
esta suba hasta su posición más elevada. (Fig. 5)
• Use la llave de espigas (suministrada) para sujetar la brida exterior
de la hoja.
• Use la llave Allen (suministrada) para desatornillar el tornillo del eje.
(Fig. 6)
Nota: el tornillo del eje tiene una rosca a la izquierda. Gire en
www.evolutionpowertools.com
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Fig. 1
1) Perno de cabeza
hexagonal
2) Arandela elástica
3) Arandela plana
4) Base de la sierra
ingletadora
Fig. 2
Fig. 3
Fig. 4
34
(8)
(9)
5) Banco de trabajo
6) Arandela plana
7) Arandela elástica
8) Tuerca hexagonal
9) Contratuerca
