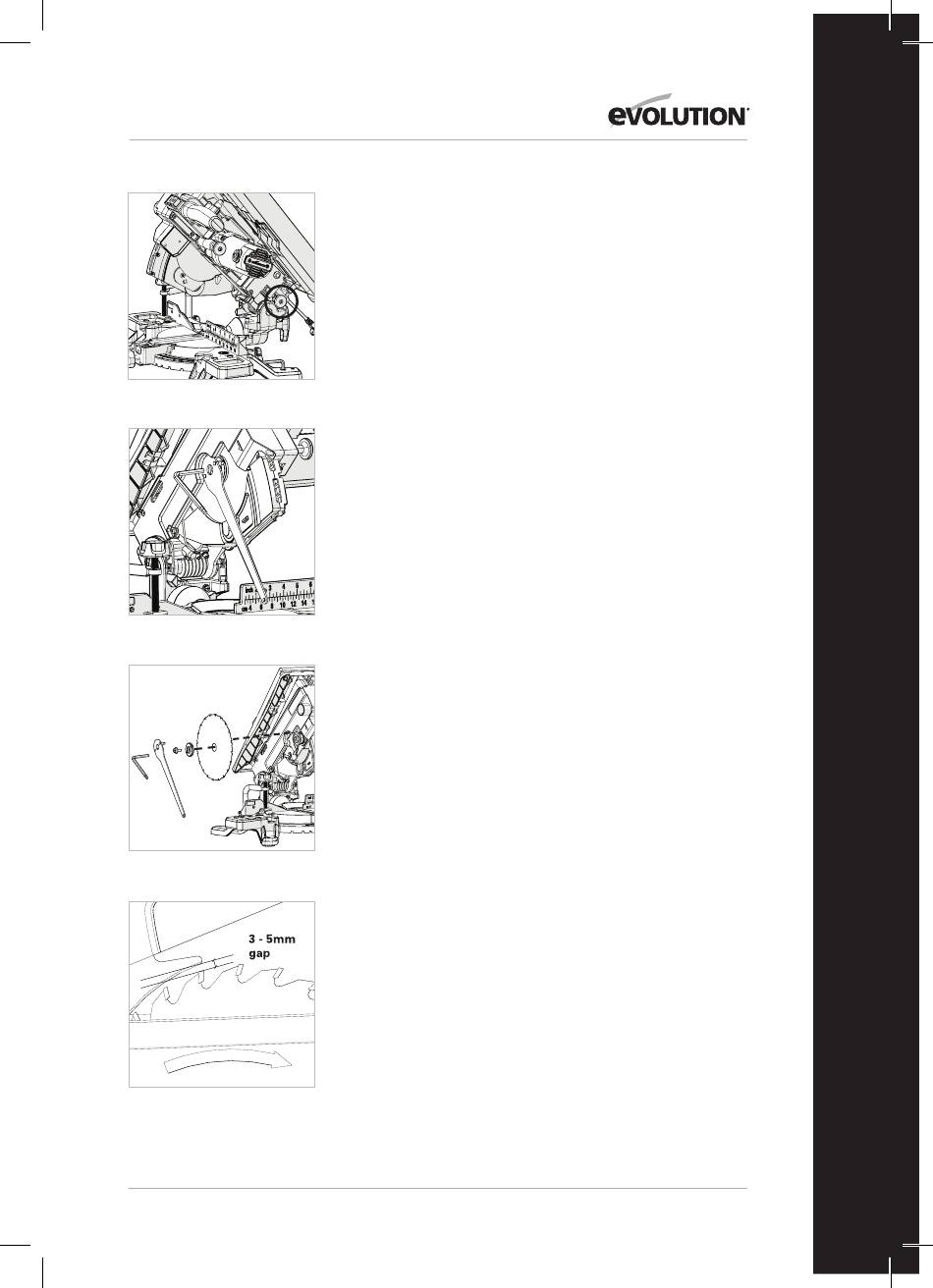

Fig. 5
Fig. 6
Fig. 7
Fig. 8
sentido horario para aflojar y antihorario para apretar.
• Retire el tornillo del eje y la brida exterior de la hoja.
• Retraiga la protección inferior de la hoja presionando la palanca
de liberación de la cabeza de corte y gire la protección inferior
hacia arriba exponiendo la hoja.
• Quite la hoja retirándola hacia afuera para despejar el extremo
del eje y, después, hacia abajo y hacia delante para sacarla de la
máquina. (Fig. 7)
Doladera
La doladera es un componente muy importante y viene instalada
en la protección superior de la hoja. La doladera evita que el trabajo
se atasque cuando atraviesa la hoja. Inspeccione la doladera a
intervalos regulares y sustitúyala si estuviera desgastada o dañada.
La doladera se debe ajustar de modo que su borde y el hueco entre
las puntas de los dientes de la hoja sea de aproximadamente 1/8" -
3/16". (Fig. 8)
Para ajustar la doladera, afloje ligeramente los dos tornillos de
fijación (Fig. 9) con una llave Allen. Cuando se haya logrado el
alineamiento correcto, apriete los tornillos de fijación.
Nota: use únicamente un conjunto de protección superior de la
hoja original de Evolution, ya que es un componente específico para
esta máquina. Las piezas no originales podrían ser peligrosas. En
caso de duda, contacte con el servicio de asistencia técnica.
CONFIGURAR LA R8MTS PARA SU USO COMO SIERRA
INGLETADORA
ADVERTENCIA: realice este procedimiento tan solo cuando la
máquina esté desconectada de la fuente de alimentación.
Precaución: la R8MTS tiene muchas características y bloqueos de
seguridad integrados. Es importante leer, comprender y respetar
las siguientes instrucciones. Si no se realiza el procedimiento de
configuración, se podrían producir daños en la máquina o lesiones
al operario.
• Saque el seguro (Fig. 4) para liberar el motor.
• Presione ligeramente hacia abajo el mango de la cabeza de corte.
• Saque el gancho de cerrojo de la cabeza de corte y permita que
esta suba hasta su posición más elevada. (Fig. 5)
La R8MTS está ahora lista para su uso como sierra ingletadora.
SOPORTES DE LA PIEZA DE TRABAJO
Se deben instalar soportes de la pieza de trabajo a ambos lados de
la máquina (Fig.10)
MORDAZA DE SUJECIÓN
Se suministra una mordaza de sujeción con la R8MTS.
Se incorporan dos cavidades (una a cada lado) en la parte posterior
de la guía de la máquina. (Fig. 11)
