B-3
FONCTIONNALITÉS DE CONCEP-
TION
Chargé avec les Fonctionnalités Normales
• Registre de sortie CC pour procédés multiples : 5-
550 Amps.
• Puissance d'entrée de 200-600 VAC, triphasée,
50-60 Hz.
• La nouvelle Compensation Améliorée de la
Tension de Ligne maintient la sortie constante sur
de larges variations de tension d'entrée.
• Fonctionne avec un contrôle par micro-processeur
de la prochaine génération, sur la base de la plate-
forme ArcLink
®
.
• La technologie d'électronique de puissance d'a-
vant-garde permet une capacité de soudage
supérieure.
• Protection électronique contre les surintensités.
• Protection contre la surtension d'entrée.
• F.A.N. (Ventilateur en Fonction des Besoins). Le
ventilateur de refroidissement ne fonctionne que
lorsque cela est nécessaire.
• Protection thermostatique pour plus de sécurité et
de fiabilité.
• Connectivité à Ethernet.
• Indicateurs lumineux LED de Situation et
Thermique montés sur le panneau pour faciliter un
dépannage rapide et simple.
• Tableaux de circuits imprimés recouverts pour une
robustesse / fiabilité étendue.
• Console renforcée par des extrusions en alumini-
um résistant pour une robustesse mécanique.
• Waveform Control Technology™ (Technologie de
Contrôle de Forme d'Onde) pour une bonne
apparence de la soudure et peu de projections,
même pour souder des alliages de nickel.
• Tandem Sync installé.
FONCTIONNEMENT

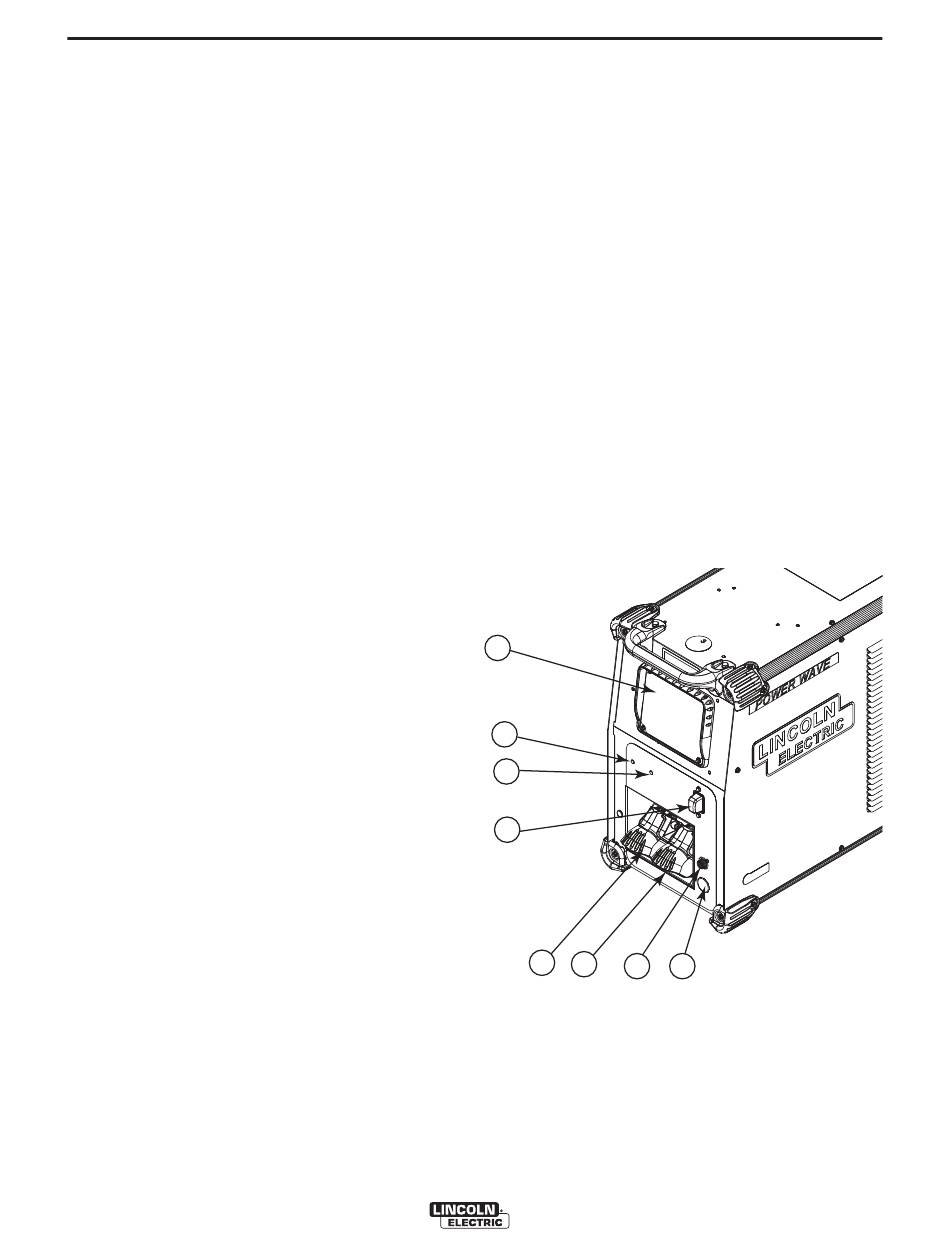

CONTRÔLES DE L'AVANT DE LA
CONSOLE
(Voir la Figure B.1)
1. INTERFACE USAGER (EN OPTION)
2. LED DE SITUATION - (Voir la Section de
Dépannage pour les fonctions opérationnelles).
3. LED THERMIQUE - Indique que la machine
présente une panne thermique.
4. INTERRUPTEUR MARCHE / ARRÊT - Contrôle
l'alimentation de la Power Wave
5. SORTIE DE SOUDAGE NÉGATIVE
6. SORTIE DE SOUDAGE POSITIVE
7. CONNECTEUR DU FIL DE DÉTECTION DE TRAVAIL
8. CONNECTEUR À 12 GOUPILLES (En Option)
1
2
3
4
POWER WAVE
®
S500
FIGURE B.1
5
6
7
8
B-3
®
S500.
