A-6
PINCE DE SOUDAGE
INSTALLATION
SOUDAGE SMAW (À LA BAGUETTE)
Comme pour le soudage TIG, une interface usager
est nécessaire pour ajuster les réglages du soudage à
la Baguette. On peut utiliser un dévidoir Power Feed
comme interface usager, ou on peut installer un
K3001-2 (panneau de contrôle de l'interface usager)
sur la source d'alimentation (Figure A.3). Le schéma
de branchement illustré correspond à une interface
usager de la Série S (K3001-2). Sur ce schéma, le
boîtier de la télécommande est en option.

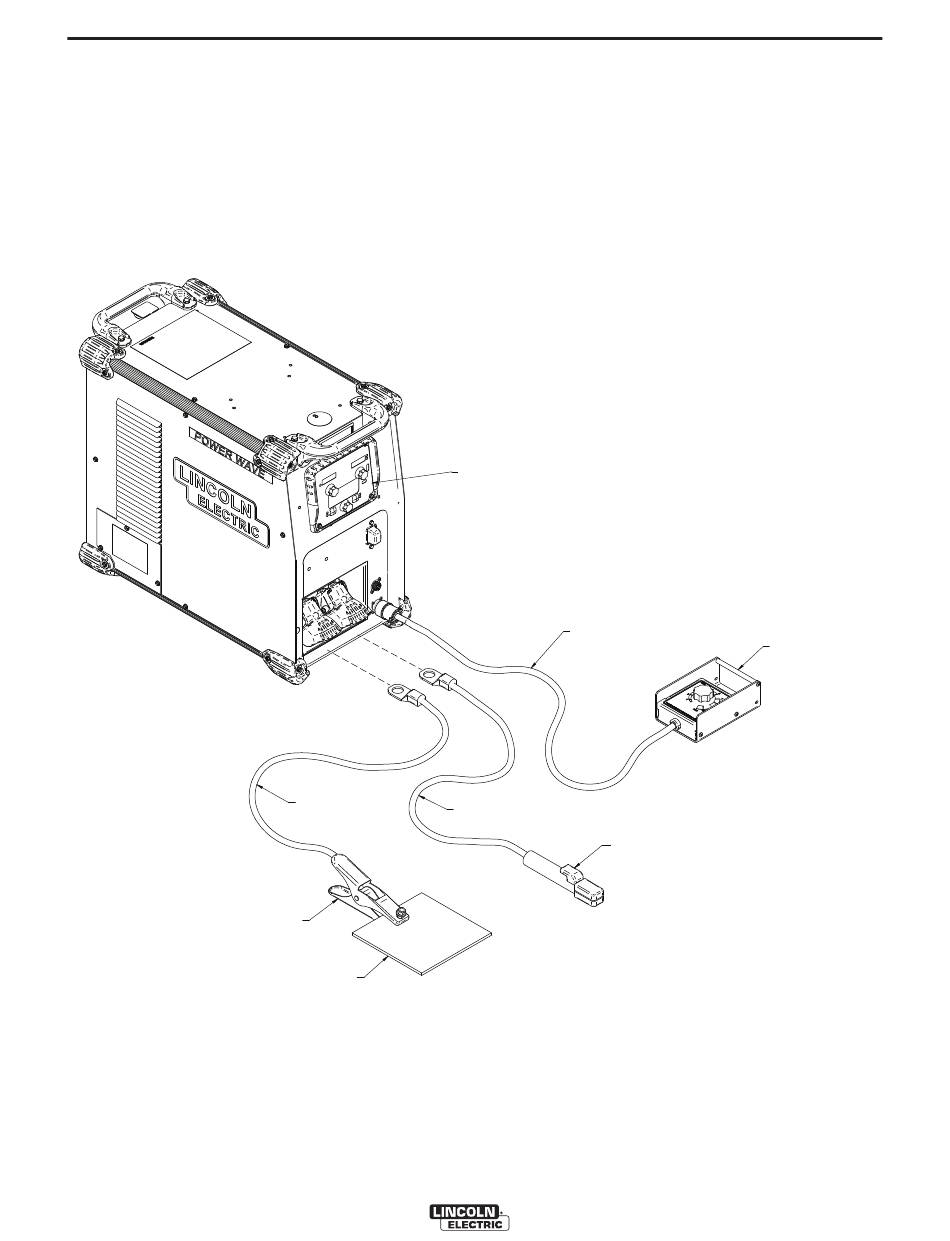

FIGURE A.3
SOUDAGE À LA BAGUETTE AVEC INTERFACE USAGER DE LA SÉRIE S
VERS LA BORNE
NÉGATIVE (-)
PIÈCE À SOUDER
POWER WAVE
PANNEAU DE CONTRÔLE
DE L'INTERFACE USAGER
K3001-2
VERS LE RÉCEPTACLE
DE LA TÉLÉCOMMANDE
VERS LA BORNE POSITIVE (+)
KIT DU SUPPORT D'ÉLECTRODE
K2394-1
(COMPREND UNE PRISE DE MASSE)
®
S500
A-6
BOÎTIER DE
TÉLÉCOMMANDE
K857
