A-5
DÉBITMÈTRE DU
RÉGULATEUR
TUYAU À GAZ
KIT DE SOLÉNOÏDE
DE GAZ (INTÉRIEUR
DE LA MACHINE)
K2825-1
INSTALLATION
SCHÉMAS DE BRANCHEMENT
SOUDAGE GTAW (TIG)
Une interface usager est nécessaire pour ajuster les
réglages du soudage TIG. Les interfaces usager de la
série S (K3001-2) peuvent être installées sur la source
d'alimentation (Figure A.2). Se reporter aux schémas
de branchement correspondant à l'interface usager
utilisée. Des configurations alternatives sont possibles
selon le dévidoir utilisé. Se reporter au manuel du dévi-
doir pour connaître les configurations alternatives.
FIGURE A.2

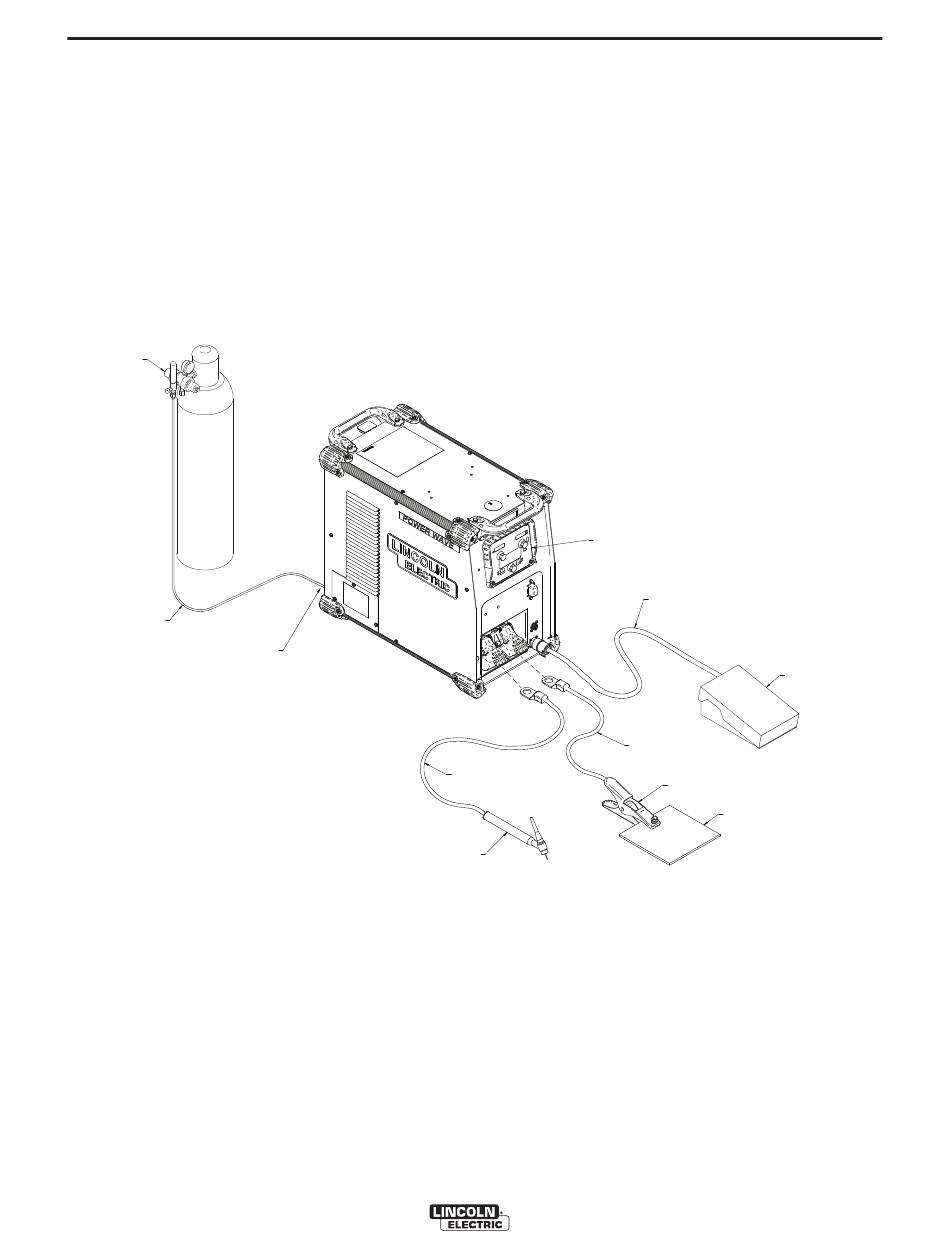

TIG AVEC INTERFACE USAGER POWER FEED
VERS BORNE NÉGATIVE (-)
KIT POUR TORCHE
TIG K2266-1 (COMPREND
PINCE DE SOUDAGE,
ADAPTATEUR ET RÈGULATEUR)
POWER WAVE
PANNEAU DE CONTRÔLE
DE L'INTERFACE USAGER
K3001-2
VERS LE RÉCEPTACLE
DE LA TÉLÉCOMMANDE
VERS BORNE POSITIVE (+)
PINCE DE SOUDAGE
®
S500
A-5
AMPTROL À
PÉDALE K870
PIÈCE DE SOUDAGE
