CABLEADO ELÉCTRICO

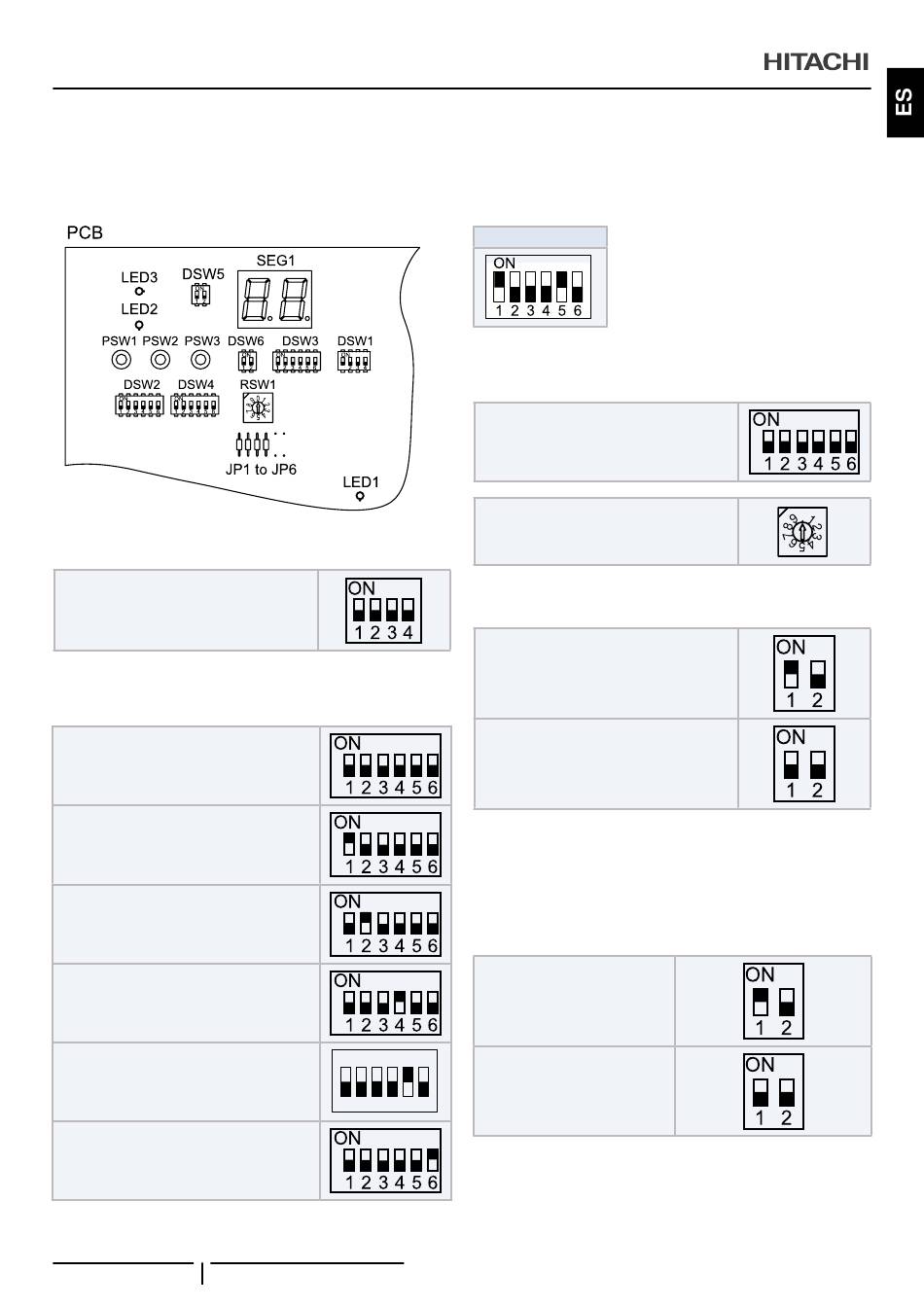

1 0 .2 .1 Ajust e de los c onm ut a dore s DI P DE la unida d ex t e rior
Ca nt ida d y posic ión de los c onm ut a dore s DI P
La posic ión e s la siguie nt e :
DSW1 : pa ra la prueba de func iona m ie nt o
Ajuste de fábrica
DSW2 : Ajust e de la func ión opc iona l y longit ud
de la s t ube ría s
Ajuste de fábrica
Longitud de las tuberías ≤ 5 m
Longitud de las tuberías ≥ 30 m
Control de apoyo a las tuberías actuales
o cuando se utiliza una tubería de gas de
Ø19,05 (recocido blando). Pin 4 del DSW2 de
la PCB de la unidad exterior en posición ON.
Modo de ajuste de funciones opcionales
(estará disponible el modo de selección de
funciones opcionales)
Modo de ajuste de entrada/salida externa
(estará disponible el modo de selección de
señales de entrada/salida)
31
PMML0397B rev.3 - 01/2020 - P5416650
DSW3 : Ca pa c ida d
Ajuste de fábrica
RAS-12HNCE
DSW4 / RSW1 : a just e de l núm e ro de c iclo de
re frige ra nt e
Ajuste de fábrica
(Ajuste para el dígito de las decenas)
Ajuste de fábrica
(Ajuste para el último dígito).
DSW5 : Ajust e de la t ra nsm isión de la
resistencia de terminal final
Ajuste de fábrica
Cancelación
En caso de que haya dos o más unidades exteriores en el
mismo sistema H-LINK, ajuste el pin nº 1 del DSW5 de la
unidad exterior del segundo grupo refrigerante en posición OFF.
Si sólo se está utilizando una unidad exterior, no es necesario
realizar ningún ajuste.
DSW6 : Ajust e de func ione s opc iona le s
Para funcionamiento individual
(posición de ajuste de fábrica)
ON
Para el funcionamiento
simultáneo
1 2 3 4 5 6
0
