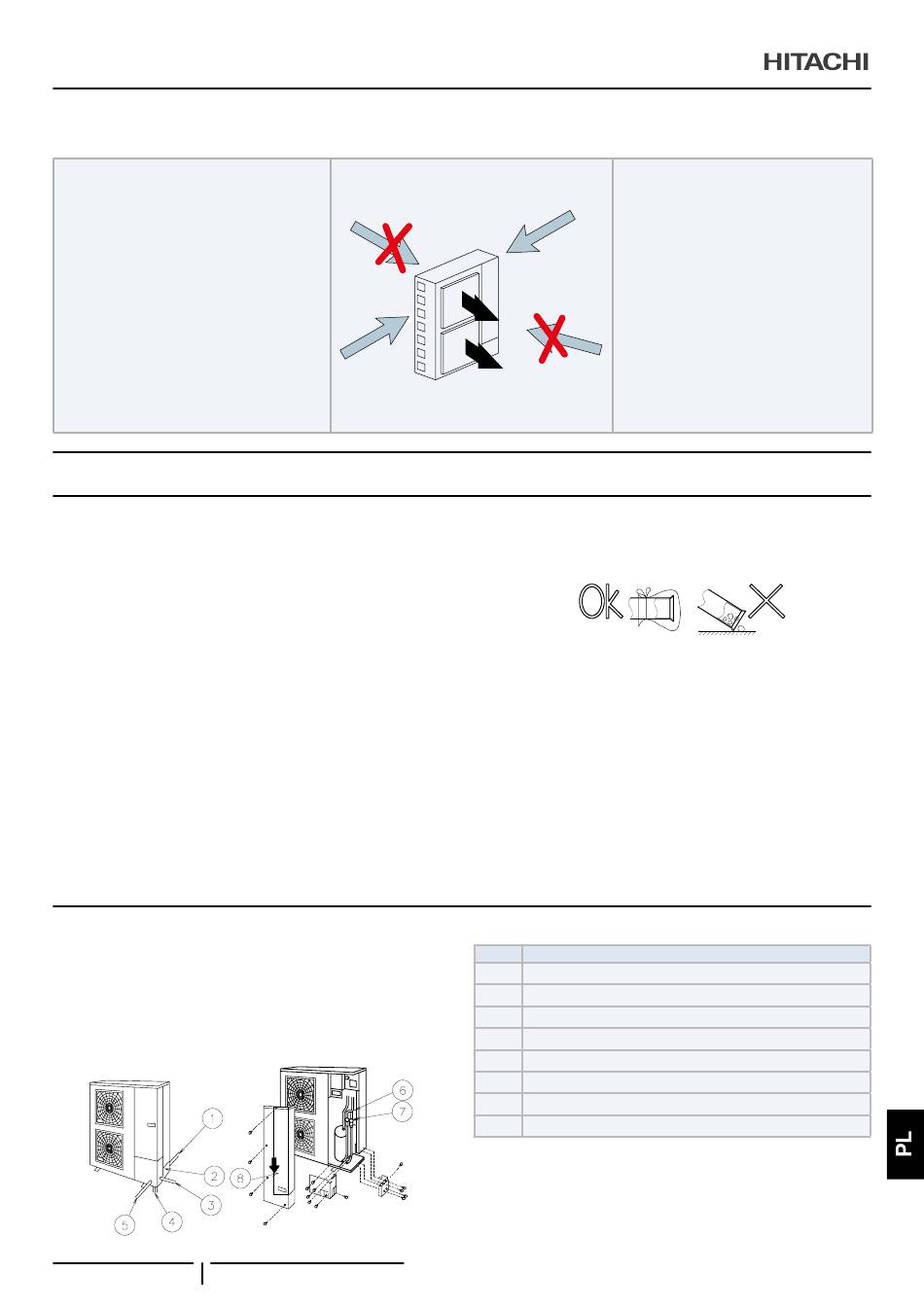

PRZEWODY OBIEGU CZYNNIKA CHŁODNICZEGO I JEGO NAPEŁNIANIE
Miejsce montażu narażone na silne podmuchy wiatru
Przy montowaniu urządzenia na dachu
lub w miejscu nieosłoniętym budynkami,
w którym mogą występować gwałtowne
wiatry, należy uwzględnić następujące
zalecenia:
1 Wybieramy takie usytuowanie jednostki,
aby wlot i wylot powietrza nie były
narażone na silne podmuchy wiatru.
2 W przypadku wylotu powietrza
ustawionego pod wiatr:
Jego mocne, bezpośrednie podmuchy
mogą spowodować brak przepływu
powietrza i nieprawidłowe działanie
klimatyzatora.
8 PRzEWODY OBIEgu CzYNNIKA CHŁODNICzEgO I jEgO NAPEŁNIANIE
8.1 MATERIAŁY NA PRzEWODY RuROWE
1 Przygotowujemy nabyte osobno rury miedziane.
2 Przy doborze przewodów rurowych uwzględniamy ich
wymiar, grubość ścianek i materiał wykonania, które powinny
zapewniać wystarczającą odporność na działanie ciśnienia.
3 Wybieramy idealnie czyste miedziane rury, upewniając się
przy tym, że nie mają one wewnątrz pyłu ani wilgoci. Przed
ostatecznym połączeniem dociętych przewodów rurowych
należy je przedmuchać beztlenowym azotem w celu
usunięcia pyłu lub ciał obcych.
?
U WA G A
•
Instalacja całkowicie pozbawiona wilgoci i zanieczyszczeń olejowych
gwarantuje optymalną wydajność i dłuższy okres przydatności użyt-
kowej. Niezbędne jest w szczególności upewnienie się, że wewnętrz-
ne powierzchnie miedzianych rur pozostają idealnie czyste i suche.
•
Należy wykluczyć istnienie czynnika chłodniczego w obiegu jednostki
wewnętrznej.
!
O S T R O Ż N I E
•
Wymagane jest odpowiednie zabezpieczenie końca rurki zanim
przeciągniemy ją przez otwór przepustowy.
8.2 POŁĄCzENIE PRzEWODÓW RuROWYCH z jEDNOSTKĄ zEWNĘTRzNĄ
1 Istnieje możliwość doprowadzenia przewodów rurowych z
4 stron. W tym celu wykonujemy niezbędne przepusty w
pokrywie przyłączy lub obudowie, wycinając je wzdłuż zazna-
czonej linii (po wewnętrznej stronie pokrywy) lub przebijając je
odpowiednim do tego celu narzędziem. Usuwamy ewentualne
zadziory za pomocą noża i zakładamy izolację (do nabycia
osobno) w celu zabezpieczenia kabli i rurociągów.
281
PMML0397B rev.3 - 01/2020 - P5416650
(rysunek ma charakter orientacyjny)
!
Pod wpływem zbyt gwałtownie wiejącego
wiatru po stronie wylotu powietrza jednostki
zewnętrznej może dojść do zmiany kierunku
obrotów wentylatora i jego uszkodzenia
wraz z silnikiem.
•
Nie należy umieszczać przewodów rurowych z otwartymi końcami
bezpośrednio na ziemi, o ile nie zabezpieczono ich uprzednio
zaślepkami lub winylową taśmą klejącą.
•
W przypadku gdyby czynności związane z montażem rur i
zamknięciem obiegu należało odłożyć do następnego dnia lub miały
się one rozciągnąć w czasie, niezbędne jest zalutowanie ich otwartych
końców, a następnie napełnienie instalacji czystym beztlenowym
azotem przy użyciu zaworu Schradera. W ten sposób wnętrze obiegu
zostanie odpowiednio zabezpieczone przed działaniem wilgoci i
zanieczyszczeniami.
•
Niedozwolone jest stosowanie materiałów izolacyjnych zawierających
związki amoniaku (NH
) ze względu na ryzyko uszkodzenia miedzia-
3
nych przewodów rurowych, co z upływem czasu może prowadzić do
powstawania nieszczelności.
•
Należy w całości zaizolować zarówno przewód obiegu gazu, jak i
cieczy między jednostką(ami) wewnętrzną(ymi) i zewnętrzną.
•
W przypadku niewykonania izolacji, na powierzchni rurociągów może
pojawiać się skroplona para wodna.
Lp.
Doprowadzenie z tyłu
Osłona przewodów rurowych
Doprowadzenie z prawej strony
Doprowadzenie od dołu (otwór wybijany)
Doprowadzenie z przodu
Montaż przewodów rurowych
Zawór odcinający
Kierunek zdejmowania pokrywy rewizyjnej
!
O S T R O Ż N I E
Wskazówki dotyczące otwierania/zamykania pokrywy rewizyjnej:
•
Wykręcić odpowiednie śruby, tak jak to zostało ukazane na rysunku
powyżej.
•
Lekko docisnąć pokrywę w dół.
O S T R O Ż N I E
Opis
