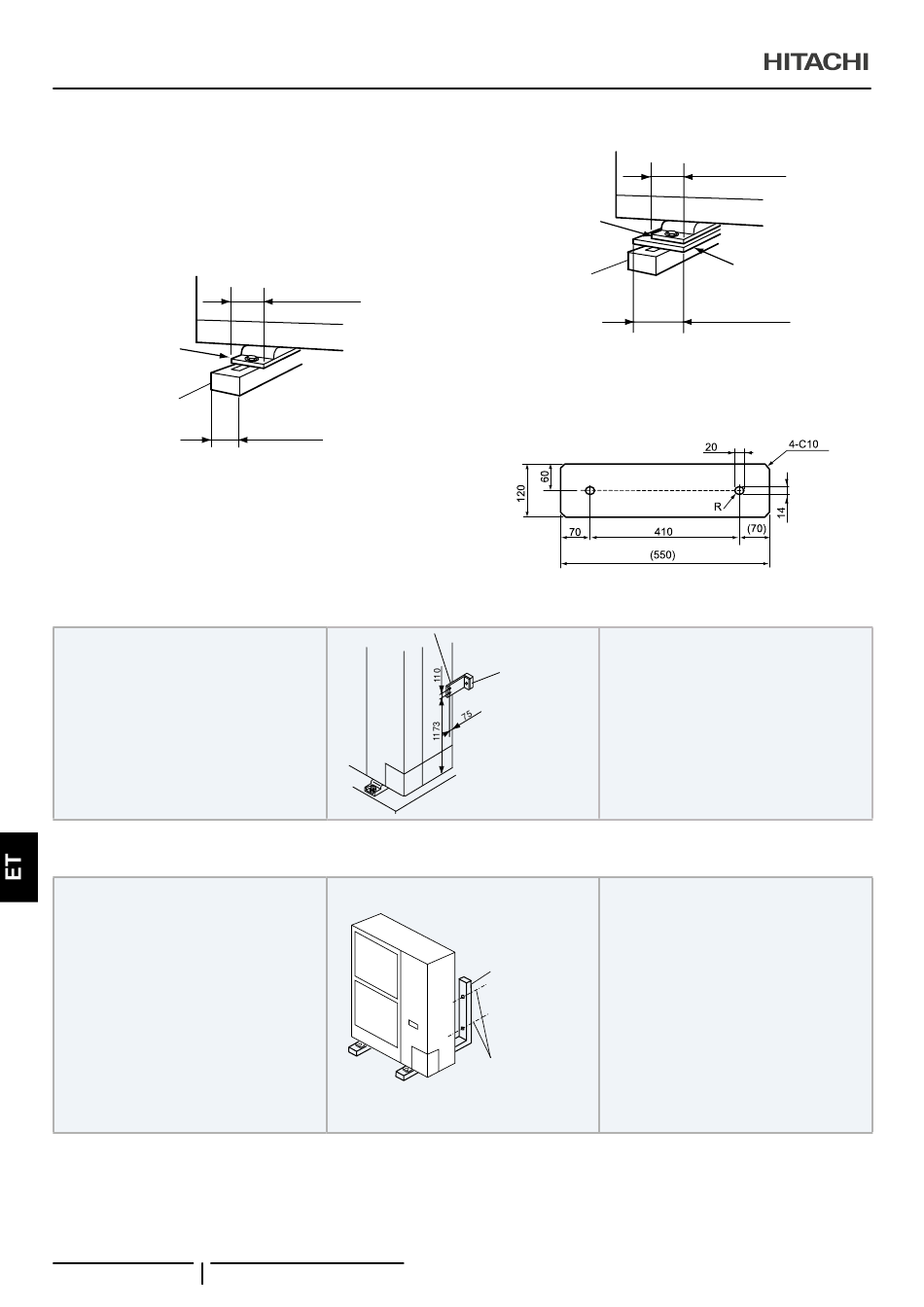

SEADMETE PAIGALDAMINE
5 Väliseadme alus tuleks paigaldada täies ulatuses
vundamendi peale. Kui kasutate vibratsioonikindlat matti,
siis tuleks ka see matt asetada samamoodi. Kui paigaldate
väliseadme kohapeal varutud raamile, kasutage raami laiuse
kohandamiseks metallplaate, et paigaldus oleks kindel, nagu
on näidatud joonisel.
Väliseade on
ebastabiilne
Raam
Se a dm e k innit a m ine se ina le
1 Kinnitage seade seinale, nagu on
joonisel näidatud (kohapeal varutav
asenditugi).
2 Kindlustage vundament, et vältida
seadme deformeerumist ja müra.
3 Kui on vaja vältida vibratsiooni
edasikandumist hoonesse, kasutage
kummimatti.
Ü le s riput at ud se a de
1 Riputage seade üles, nagu on
joonisel näidatud.
2 Veenduge, et sein kannatab
väliseadme massi, mis on märgitud
spetsiaalsele andmesildile.
3 Soovitatav on valida iga jala tugi nii,
et see kannataks seadme täismassi
(et arvestada neile kanduvat
pingeväsimust ka siis, kui seade
töötab).
212
PMML0397B rev.3 - 01/2020 - P5416650
VALE
100 mm
Väliseadme aluse laius
60 mm
Raami laius
(varuda kohapeal)
(*) Kohapeal varutavad osad
Väliseade on
stabiilne
Raam
Soovitatav metallplaadi suurus
-
(Kohapeal varutavad) osad: Kuumvaltsitud karastamata
teras
Plaat (SPHC) Plaadi paksus: 4,5 T
-
Kummimaterjal
(varuda kohapeal)
Seadet on võimalik kinnitada mõlemalt
küljelt.
!
H O I AT U S
Paigaldamisel pöörake tähelepanu järgmisele:
•
Paigaldus peab tagama, et väliseade ei
Seinakronstein (*)
kaldu kiiva, vibreeri, tee müra ega kuku
alla tuulega või maavärina korral. Arvutage
välja maavärinale vastupidavuse tugevus,
et veenduda, et paigaldus on piisavalt
tugev selleks, et seade ei kukuks alla.
Paigaldamisel kohta, kus ei ole seinu ega
tuuletõket ja on tõenäoline, et seade jääb
Ankrupoldid (*)
tuule kätte, kinnitage seade trossidega
(varuda kohapeal).
•
Vibratsioonikindla
kinnitage matt neljast kohast ette ja taha.
ÕIGE
100 mm
Väliseadme aluse laius
100 mm või rohkem
Metallplaat
mati
kasutamiseks
