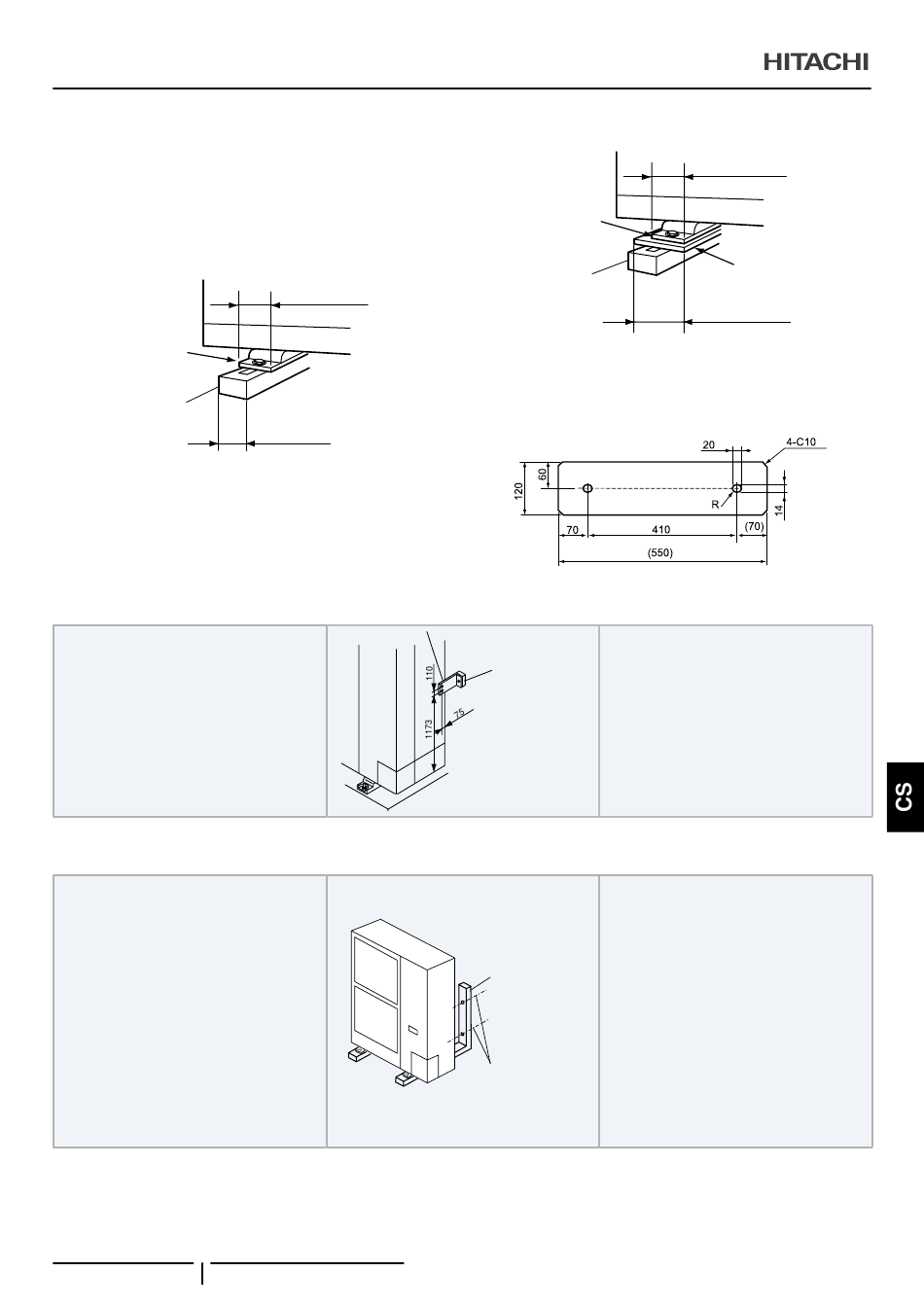

INSTALACE JEDNOTEK
5 Celý podstavec venkovní jednotky musí být umístěn na
základně. Při použití antivibrační rohože musí být tato
umístěna ve stejném směru. Při instalaci venkovní jednotky
na podstavec, který není součástí dodávky, použijte s
ohledem na stabilitu instalace kovové pláty k úpravě šíře
podstavce, jak je zobrazeno níže.
Venkovní
jednotka
není stabilní
Podstavec
Upevněte jednotku ke zdi
1 Upevněte jednotku ke zdi podle
vyobrazení. (Výztuž není součástí
balení)
2 Zajistěte základnu, aby nedošlo k
deformaci a ke vzniku hluku.
3 Přenášení vibrací do budovy
zabráníte použitím gumové rohože.
Zavěšená jednotka
1 Zavěste jednotku podle vyobrazení.
2 Ujistěte se, že zeď unese hmotnost
venkovní jednotky uvedenou na
specifikačním štítku.
3 Doporučujeme, aby každý ze závěsů
udržel celkovou váhu jednotky (i v
zájmu toho, aby snesl únavovou
zátěž jednotky za provozu).
195
PMML0397B rev.3 - 01/2020 - P5416650
ŠPATNě
100 mm
Šíře základny
venkovní jednotky
70 mm
Šíře podstavce
(není součástí dodávky)
(*) Nejsou součástí dodávky
Venkovní
jednotka je
stabilní
Podstavec
Doporučovaný rozměr kovových plátů
-
Materiál (Není součástí balení): Měkká ocel válcovaná
za tepla
-
Plát (SPHC) Tloušťka plátu: 4,5 T
Gumový materiál
(není součástí dodávky)
Jednotku lze připojit z obou stran
!
Při instalaci věnujte pozornost následujícím
skutečnostem:
•
Držák na zeď (*)
Kotevní šrouby (*)
•
SPRÁVNě
100 mm
Šíře základny
venkovní jednotky
100 mm a více
Kovový plát
P O Z O R
Při instalaci je třeba zajistit, že se venkovní
jednotka nenakloní, nebude vibrovat, vy-
tvářet zvuky nebo že nespadne působením
větru nebo zemětřesení. Vypočítejte sílu
odolnosti proti zemětřesení, aby bylo jisté,
že je instalace dostatečně pevná a že ne-
spadne. Pokud jednotku instalujete v místě,
kde není zeď ani větrolam a hrozí nárazy
větru, upevněte jednotku pomocí drátů (ne-
jsou součástí balení).
Při použití antivibrační rohože zvolte čtyři
kotevní body, zepředu a zezadu.
