Capteurs
BT1 : Température d'entrée d'air
BT2 : Température de l'évaporateur
BT3 : Température de l'eau du réservoir
BT4 : Température supplémentaire
BT5 : Température supplémentaire
(non inclus)
BP1 : Pressostat
Composants électriques
AA1 : Carte de circuit imprimé principale
AA2 : Carte de circuit d'affichage
WF1 : Port Modbus
GC1 : Solaire 0-3 V / 10 V
QA1 : Port compatible avec SG
GP1 : Alimentation supplémentaire
à la pompe ou au volet
KF1 : Wi-Fi
Nomenclature selon la norme
CEI 81346-1 et 81346-2.
Modifications techniques réservées - 830xxx00aDE - Instructions d'origine - ait Schweiz AG
FR1
FN1
EB1
BT3
EP1

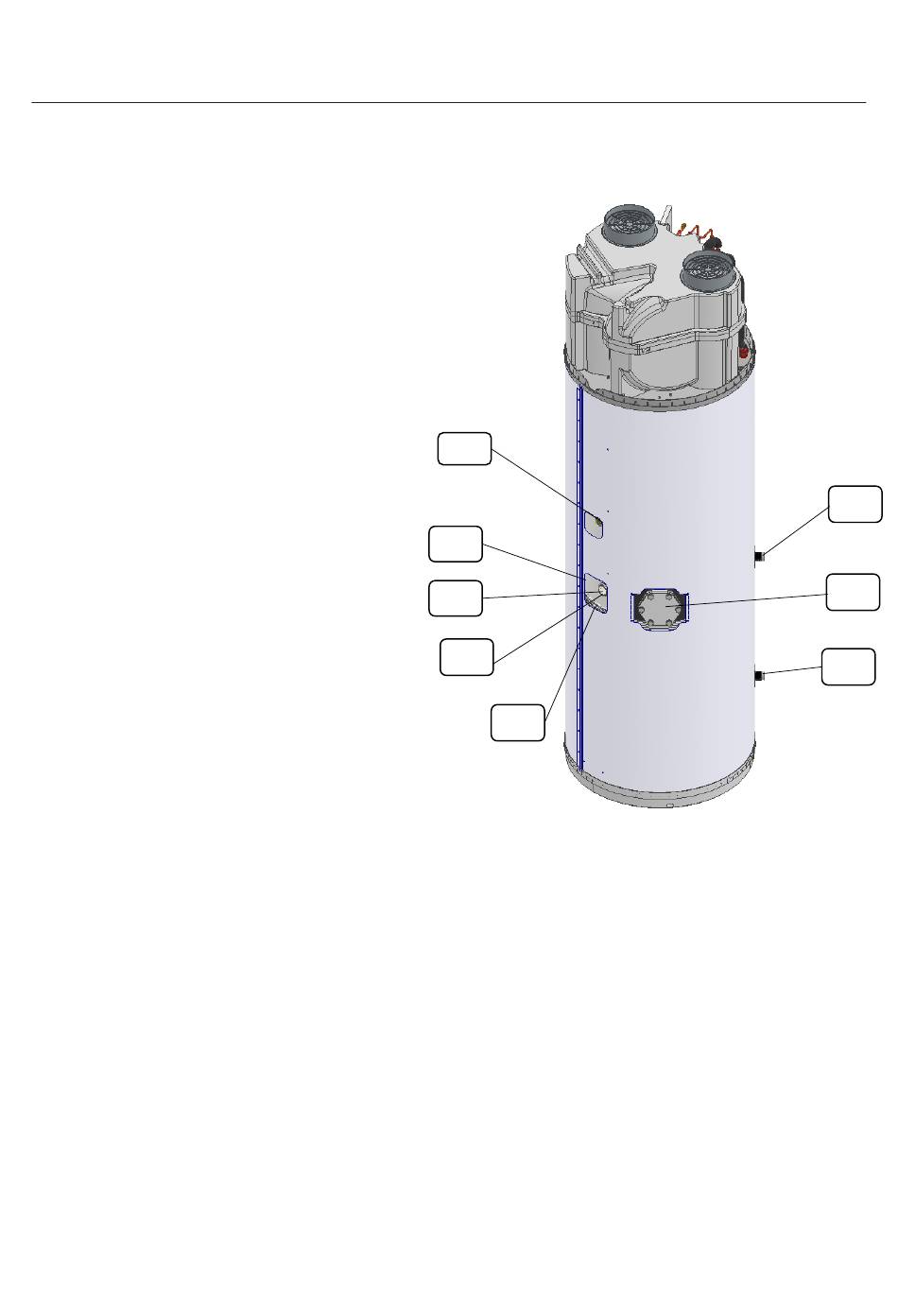

Figure 5 – Conception du réservoir, du
condenseur et des composants connexes
XL4
XZ1
XL5
