1.2.3. Circuit de refroidissement
Comme représenté sur les figures 1 et 2, le cycle de la pompe à chaleur peut être divisé en
quatre processus principaux : compression (1-2), condensation (2-3), expansion (3-4), éva-
poration (4-1) décrits ci-dessous.
• Lors de l'aspiration du compresseur (1), le gaz frigorigène surchauffé pénètre dans le
compresseur à basse pression.
• Dans le compresseur, le gaz est comprimé à un niveau de pression et de température
plus élevé (2).
• Le gaz est premièrement désurchauffé et condensé dans le condenseur, en échangeant
de la chaleur avec de l'eau stockée dans le réservoir.
• Le réfrigérant sort du condenseur sous forme liquide sous-refroidie (3).
• Grâce à un détendeur thermostatique, la pression du réfrigérant est réduite pour per-
mettre son évaporation à des températures plus basses (4).
• Le réfrigérant est évaporé dans l'échangeur de chaleur à ailettes en spirale qui utilise
l'air pulsé comme source de chaleur (1).
• Le processus se poursuit jusqu'à ce que l'alimentation électrique du compresseur soit
arrêtée.
Une description plus détaillée du circuit de refroidissement et de tous les composants uti-
lisés pour sa conception peut être trouvée dans les figures 3, 4 et 5.

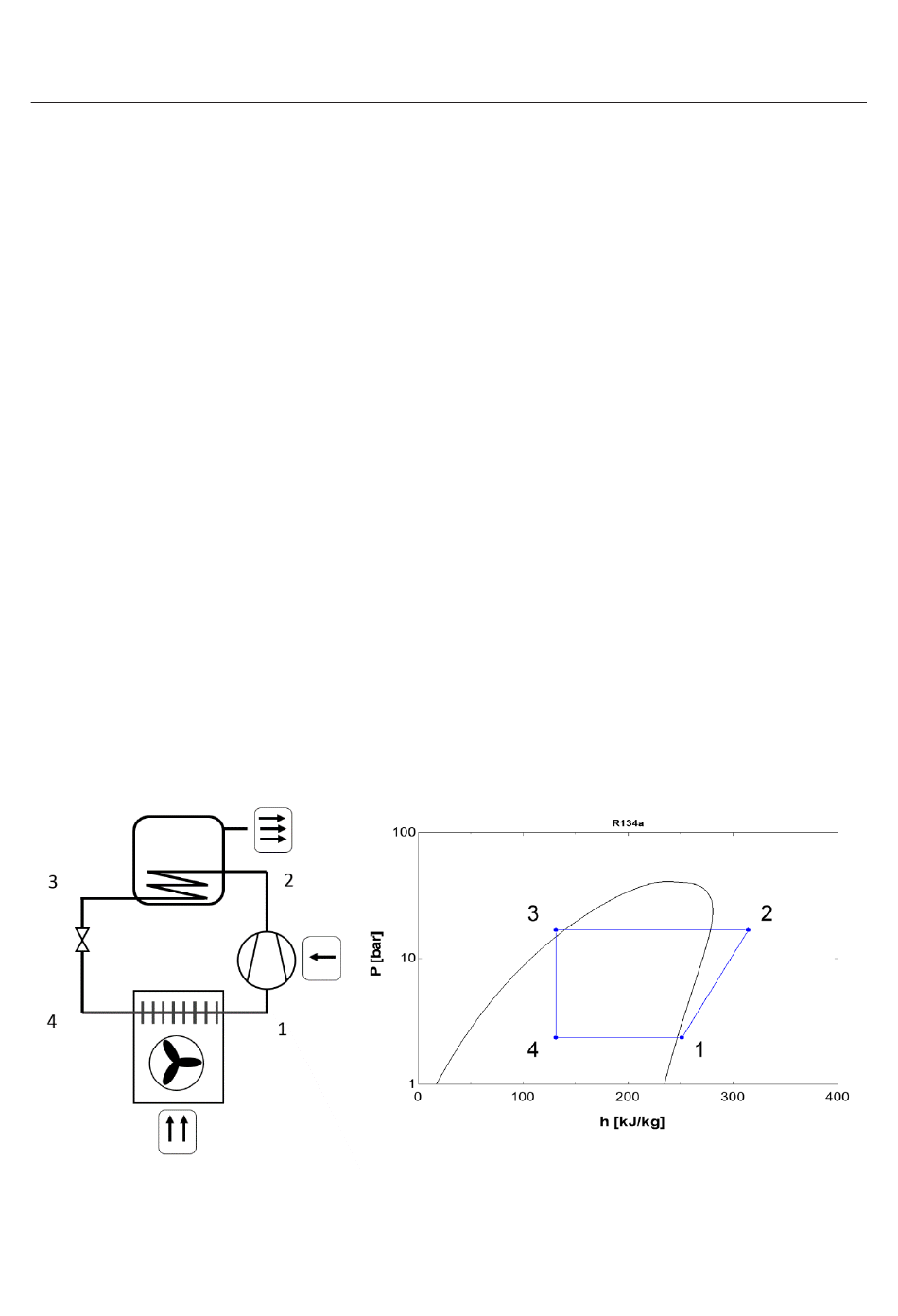

Figure 1 - Principe de la pompe à chaleur
6
3
4
Figure 2 - Schéma pression-enthalpie
2
1
