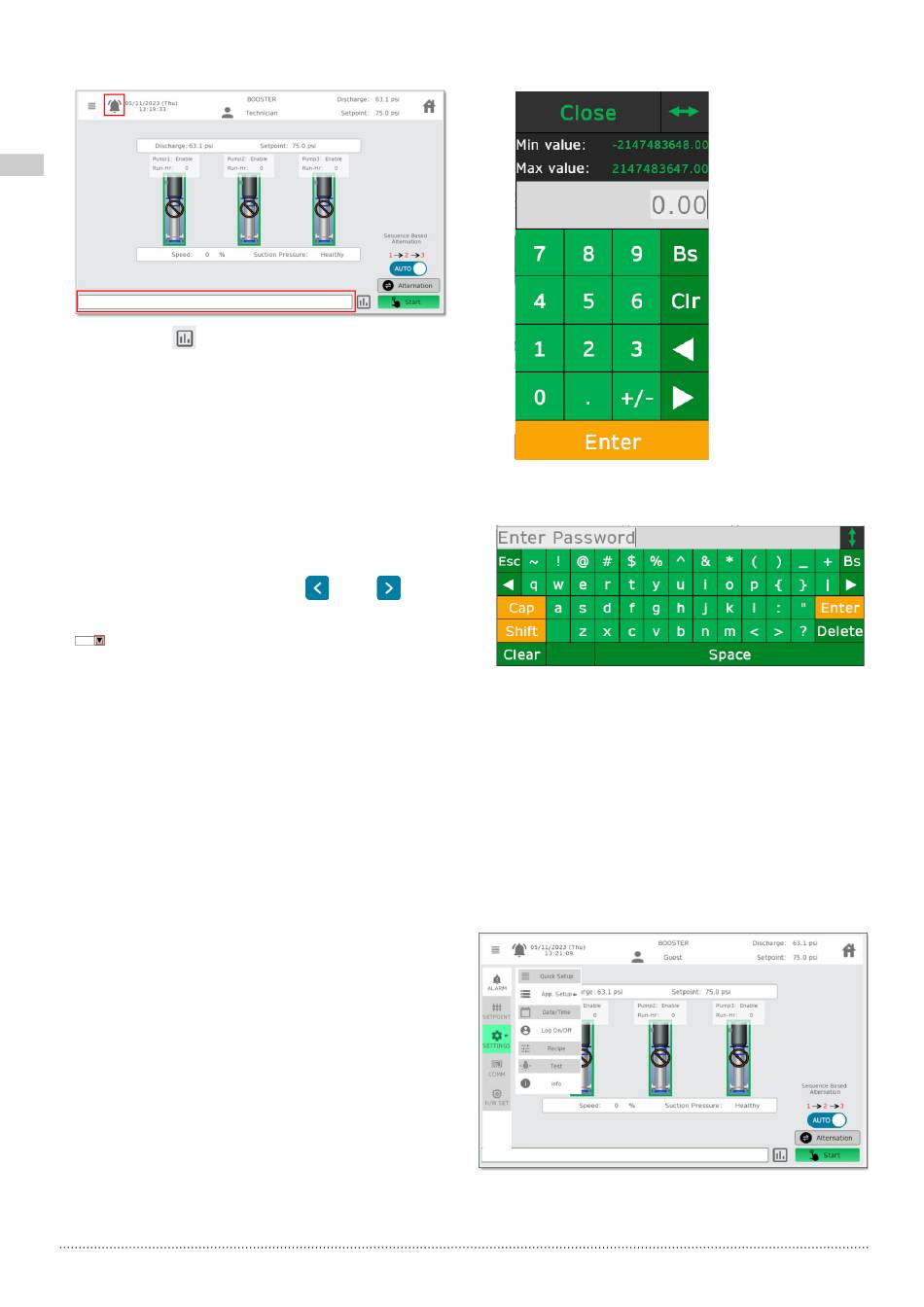

Figure 5.1.14 – Bouton Alarme et barre d'alarme
FR
10. Sur l'écran principal,
à la page des tendances, qui indique la tendance des paramètres comme la
pression, l'alimentation, le point de consigne et le débit pour intervalle défini.
Des paramètres individuels et des limites minimales et maximales peuvent
être définis. Consulter la section 5.8 pour de l'information plus détaillée.
11. Pour accéder à tous les paramètres et menus de configuration, l'utilisateur
doit se connecter en tant que technicien à partir de → l'onglet Connexion/
déconnexion dans les paramètres. Le superviseur et l'utilisateur invité (utili‐
sateur par défaut) ont un accès limité. Mot de passe par défaut du supervi‐
seur = 1234.
12. Pour régler la configuration et les paramètres requis, l'utilisateur doit cliquer
sur les boutons du Menu et à partir du menu latéral, il peut accéder aux
écrans de configuration.
13. Le système considère le changement de page comme une confirmation d'en‐
registrement du changement de paramètre, sauf lorsqu'une confirmation a
été requise.
14. L'utilisateur peut utiliser les boutons (Précédent
modifier les écrans sous le même menu.
15. Sélectionner la fonction/le type/la valeur requis(e) dans le menu déroulant.
Le contrôleur n'autorise aucune autre action IHM jusqu'à ce que le
menu déroulant soit développé (c.-à-d., si l'utilisateur n'a pas sélectionné de
valeur après l'ouverture du menu déroulant, il n'aura pas accès aux autres
fonctions).
16. Deux types de clavier sont disponibles pour entrer des données dans un pa‐
ramètre du système. Les voici :
1. Clavier numérique : s'il n'y a à entrer que des données dans un paramè‐
tre, le clavier numérique s'affiche en tapant sur le paramètre requis. Le
clavier numérique est illustré à la Figure 5.1.15.
2. Pour entrer des données numériques, taper sur les chiffres affichés et ta‐
per de nouveau pour entrer les données ou pour annuler les données en‐
trées.
8
le bouton Tendances peut être utilisé pour accéder
et Suivant
Figure 5.1.15 – Clavier numérique
3. Pour entrer des données alphanumériques, taper sur les lettres et les
chiffres affichés et taper sur ENTRER pour entrer les données ou sur
ESC pour annuler les données entrées.
Figure 5.1.16 – Clavier alphanumérique
) pour
5.2 Types d'utilisateurs
Il existe différents types d'utilisateurs reconnus par le système :
1. Invité : seuls les écrans de fonctionnement sont accessibles en mode à affi‐
chage seul. Les utilisateurs sont connectés par défaut en tant qu'invité.
2. Superviseur : les écrans de fonctionnement et de configuration par l'utilisa‐
teur final sont accessibles. Les superviseurs doivent se connecter à l'aide
d'un mot de passe. Le mot de passe par défaut du superviseur est « 1234 ».
3. Technicien : tous les écrans de configuration et de fonctionnement sont ac‐
cessibles. Les techniciens doivent se connecter à l'aide d'un mot de passe.
Le mot de passe par défaut du technicien est fourni à l'installateur certifié au
moment de l'installation.
5.2.1 Connexion sur l'écran tactile
Taper sur [SERVICE] à partir de l'écran d'accueil.
Figure 5.2.2 – Écran de service de l'invité
Noter que lors d'une connexion en tant qu'invité, certains pavés sont désactivés,
comme l'illustre la Figure 5.2.2.
