Boîtier de commande universel (1009.25A0)
4.5.2
Signaux acoustiques du boîtier de commande
Tab. 5 :
Signaux sonores
4.5.3
Affectation et fonctions des touches
1
2
3
4
5
6
7
8
9

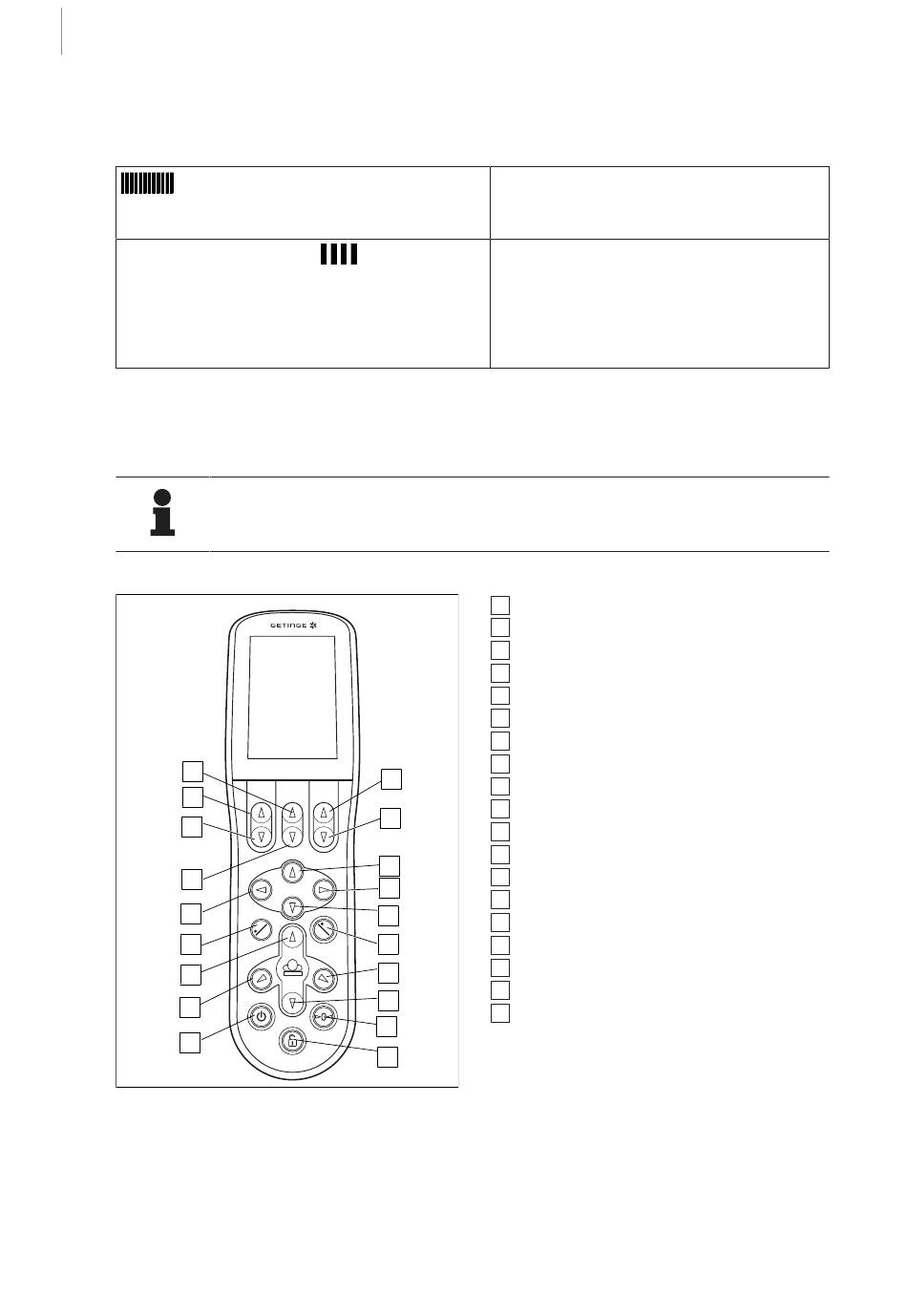

Fig. 16 :
Affectation et fonctions des touches du
boîtier de commande
44 / 154
I
NFO RMA TION
Les touches correspondant aux fonctions activées sont allumées.
10
11
12
13
14
15
16
17
18
19
Tonalité de validation
▪ La tonalité de validation retentit une fois
lorsqu'on appuie sur une touche.
Signal sonore rapide (4 signaux par se-
conde)
▪ Quatre signaux sonores rapides reten-
tissent si une touche n'est pas enfoncée
correctement. Le boîtier de commande
s'éteint ensuite.
1
Touche [Vert monter]
2
Touche [Bleu monter]
3
Touche [Bleu abaisser]
4
Touche [Vert abaisser]
5
Touche multifonctions à gauche
6
Touche [Déclive]*
7
Touche [Monter plateau]
8
Touche [Inclinaison à gauche]*
9
Touche [Stand-by]
10 Touche [Magenta monter]
11 Touche [Magenta abaisser]
12 Touche multifonctions monter
13 Touche multifonctions à droite
14 Touche multifonctions abaisser
15 Touche [Proclive]*
16 Touche [Inclinaison à droite]*
17 Touche [Abaisser plateau]
18 Touche [Position zéro]
19 Touche [UNLOCK] / accès rapide menu
Verrouillage des fonctions de réglage
*L'affectation et les fonctions des touches cor-
respondent à l'utilisation lors de l'orientation
NORMALE du patient.
7200.01XX
IFU 7200.01 FR 11
