4.4
Boîtiers de commande câblés
4.4.1
Raccorder / débrancher le boîtier de commande à câble
Les raccordements de boîtier de commande pour le boîtier de commande à câble et le pédalier
de commande sont situés sur la partie supérieure du pilier.
2

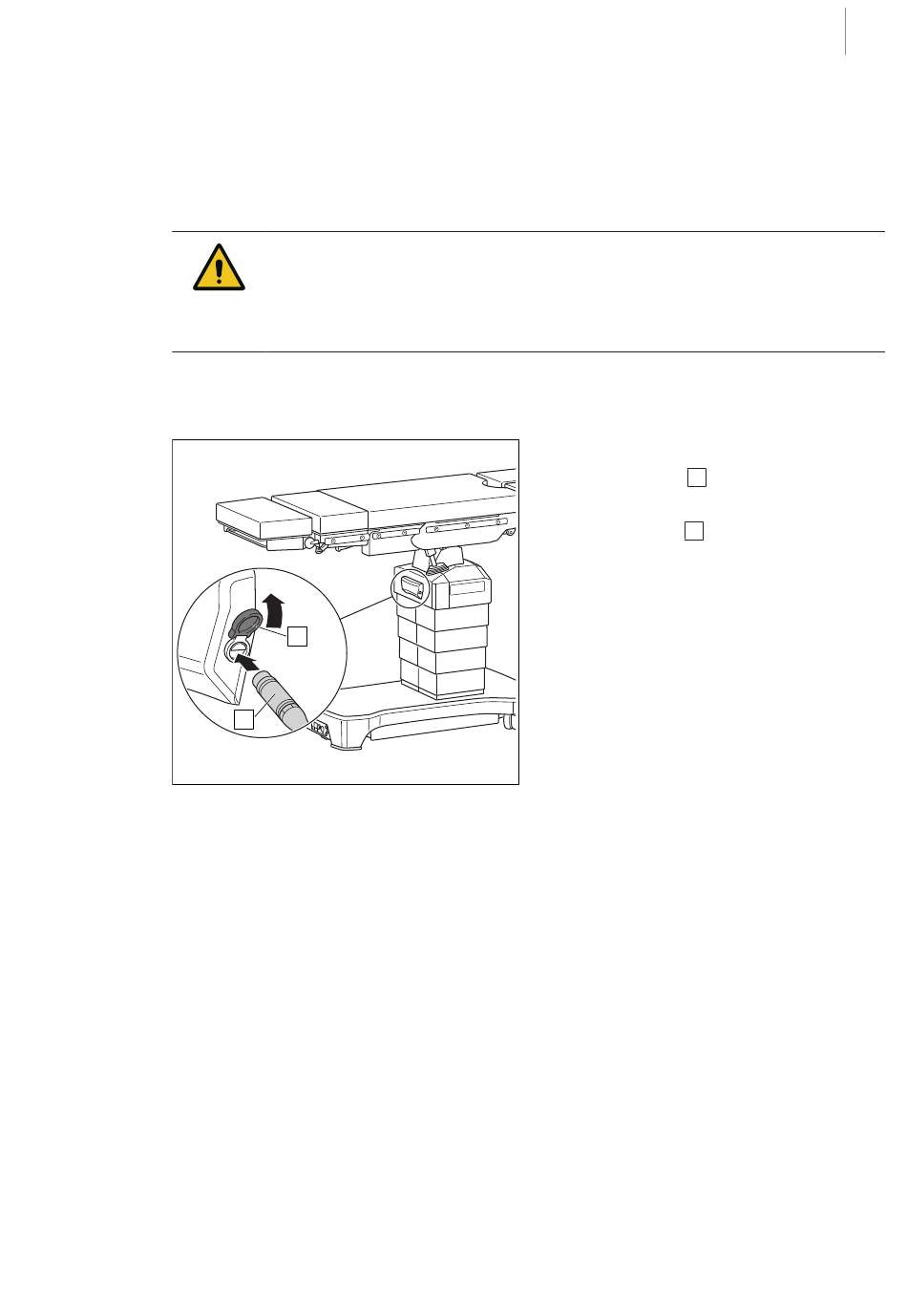

Fig. 14 :
Raccorder les boîtiers de commande à
câble
7200.01XX
IFU 7200.01 FR 11
A
!
TTEN TI ON
Dégâts matériels !
Lors des processus de réglage, le câble risque d'être endommagé.
S'assurer que le câble ne soit pas écrasé, coincé ou endommagé de quelque ma-
nière que ce soit.
1
Fonctions et boîtier de commande
Boîtiers de commande câblés
Raccorder le boîtier de commande à câble
1. Ouvrir le cache
de la prise femelle de
1
l'appareil.
2. Insérer la fiche
dans la prise femelle.
2
3. Vérifier que l'embout est bien fixé.
Ø Le boîtier de commande à câble est
prêt à fonctionner.
Retirer le boîtier de commande à câble
1. Retirer la fiche de la prise femelle.
4
41 / 154
