Manipulation et utilisation
5
Plateaux et accessoires
5.3.6.1
Montage / démontage du passe-cassettes
1

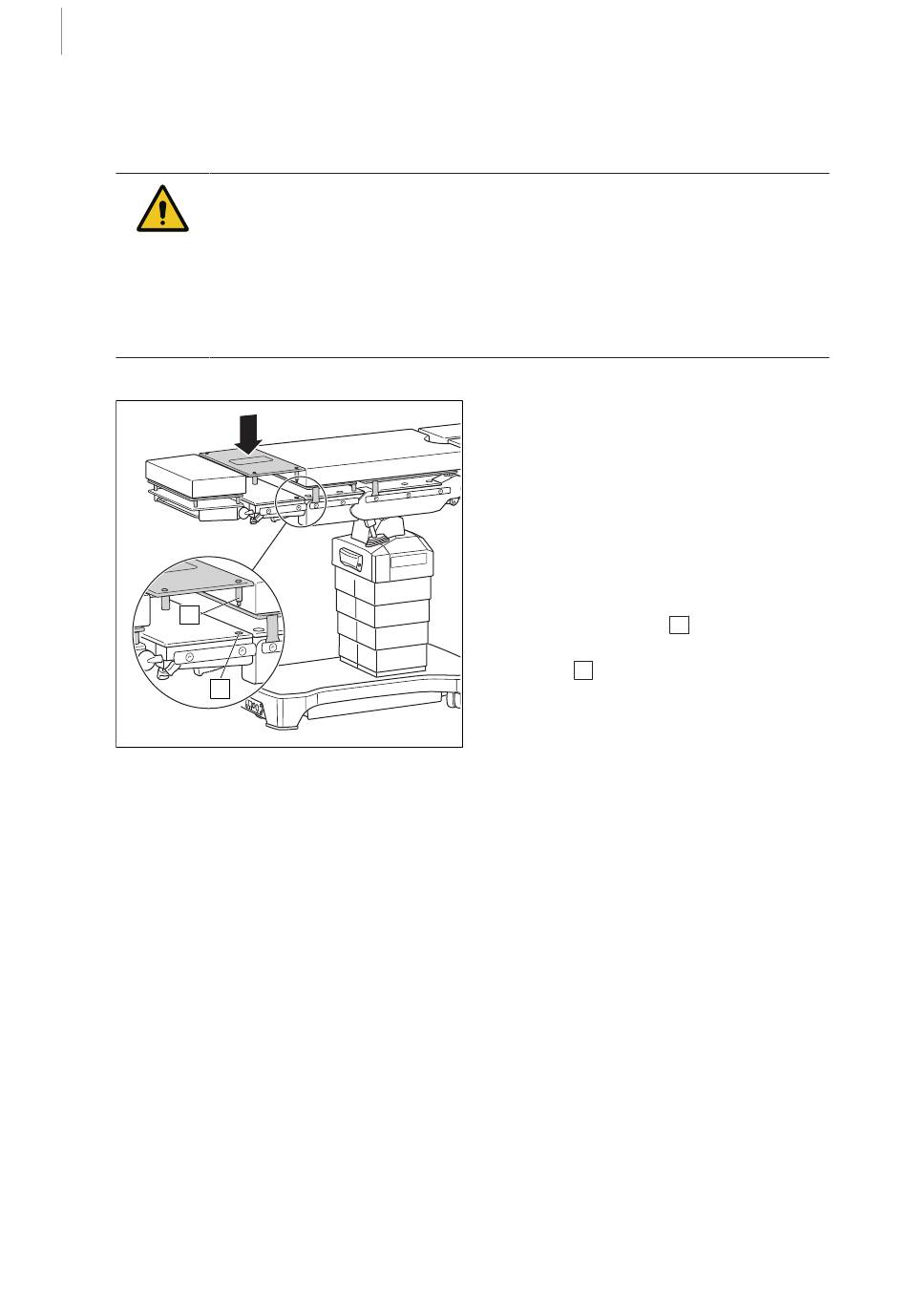

Fig. 70 :
Montage du passe-cassettes
92 / 154
A
!
TTEN TI ON
Dégâts matériels !
Lors du réglage des plaques jambières ou dorsales, le passe-cassettes
risque de glisser.
Lorsque le passe-cassettes est installé, toujours positionner le plateau à l'horizon-
tale.
Avant de procéder au réglage des plaques jambières ou dorsales, toujours retirer
le passe-cassettes.
2
Conditions préalables :
•
Chaque segment du passe-cassettes est
doté de deux anneaux de sécurité en ca-
outchouc.
•
Ces anneaux de sécurité sont placés sur
chaque segment sur deux tenons diagona-
lement opposés.
Montage du passe-cassettes
1. Retirer le coussin.
2. Introduire les tenons
passe-cassettes dans les mortaises du
plateau
.
2
3. Vérifier que les segments sont bien fixés.
4. Fixer le coussin.
5. Vérifier que le coussin est bien fixé.
Retirer le passe-cassettes
1. Retirer le matelas.
2. Retirer les segments du passe-cassettes
par de légers mouvements vers le haut.
3. Fixer le matelas.
4. Vérifier que le matelas est bien fixé.
des segments du
1
7200.01XX
IFU 7200.01 FR 11
