Manipulation et utilisation
3
Montage / démontage du module pour épaule sans chariot de transport
3.2
Montage / démontage du module pour épaule sans chariot de
transport
3.2.1
Montage du module pour épaule

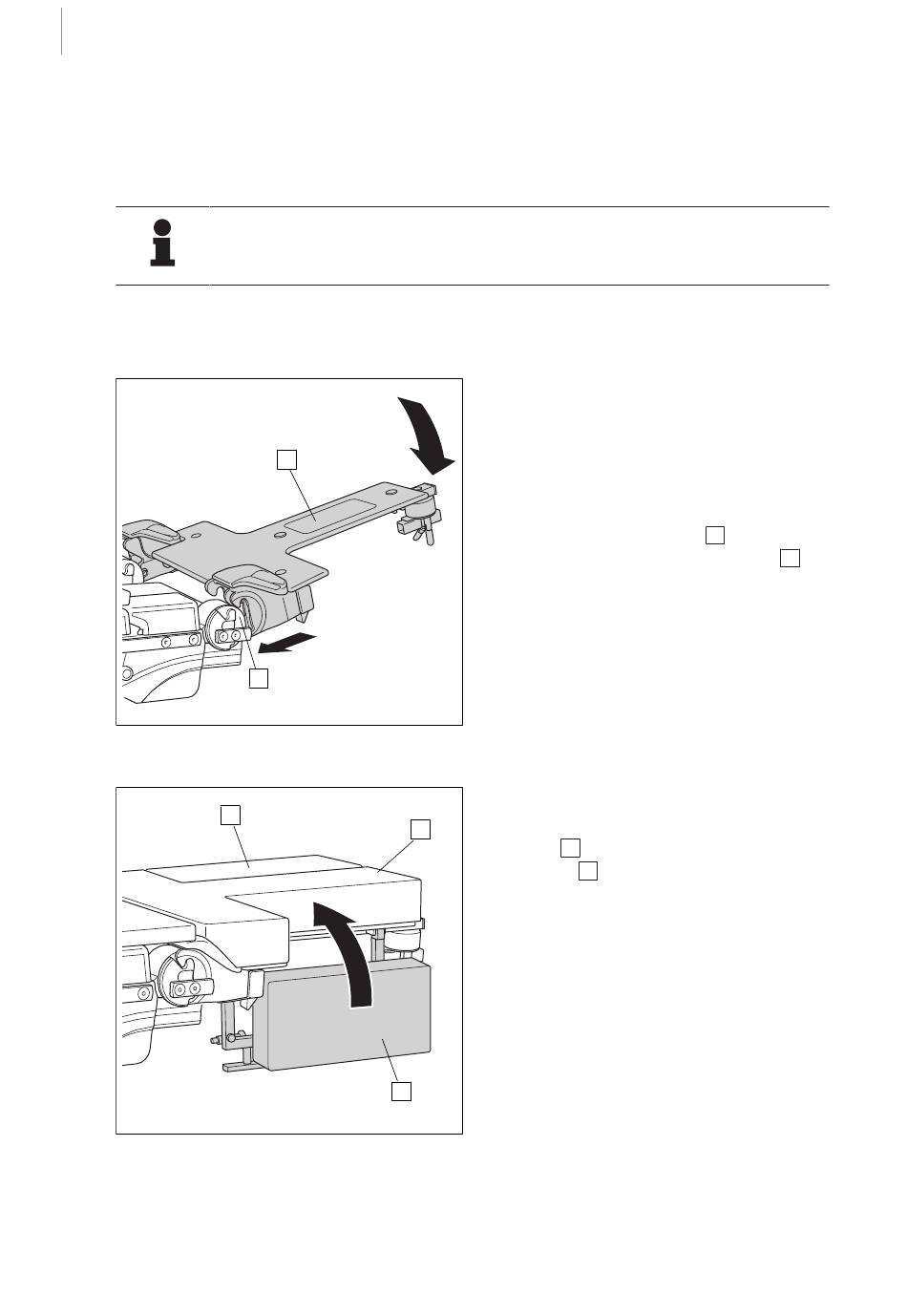

Fig. 1 :
Fixer le segment de base
Fig. 2 :
Fixer les segments latéraux
16 / 42
I
NFO RMA TION
Lors du montage ou du démontage du module pour épaule, veiller à ce que les
deux segments latéraux soient retirés.
1
2
1
Conditions préalables :
•
Le module articulé (1180.11A0) ou le mo-
dule universel (1180.55A0/F0) est installé
sur la table d'opération.
•
Les matelas sont détachés.
Fixer le segment de base
1. Fixer le segment de base
par le haut dans l'interface articulée
Ø Les verrous à gauche et à droite de l'in-
terface articulée s'enclenchent.
2. Vérifier que le segment de base est bien
fixé.
3. Fixer le coussin.
4. Vérifier que le matelas est bien positionné.
Fixer les segments latéraux
1. Monter les segments latéraux gauche /
2
droite
1
de base
2. Rabattre les segments latéraux vers le
haut.
Ø Les boulons d'arrêt gauche / droit
bloquent les segments latéraux.
3. Vérifier que les segments latéraux sont
bien fixés.
1
en diagonale
1
l'un après l'autre sur le segment
.
2
IFU 1180.34 FR 11
.
2
1180.34A0
