5.4 Axialkehrmaschine

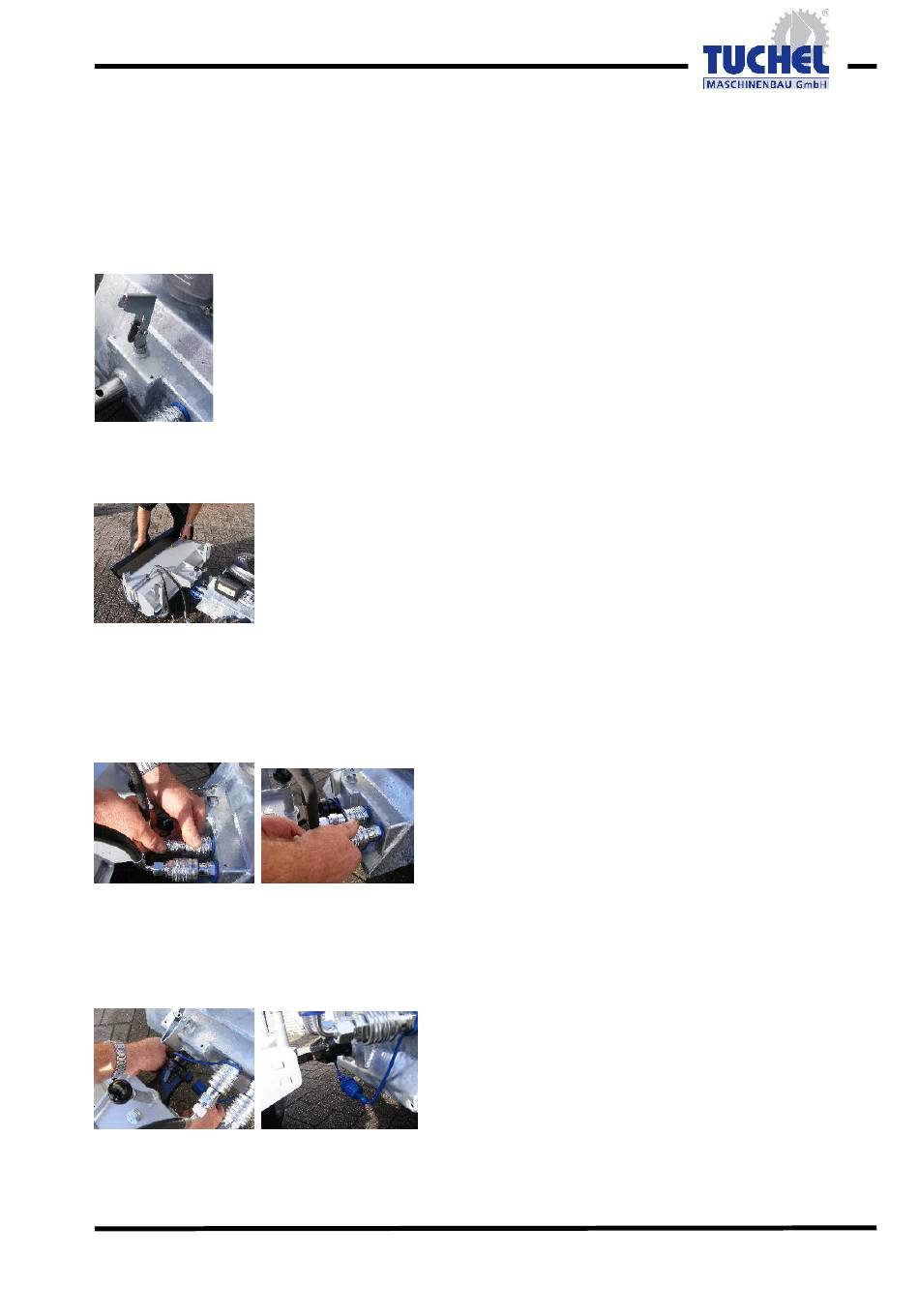

5.4.1 Anbau der Axialkehrmaschine
Zur Befestigung des Axialkehrmaschine an der Maschine gehen Sie wie folgt vor:
An der Seite des Gehäuses ist ein Ständer angebracht. Wenn Sie die Maschine ohne Werkzeugeinheit abstellen wollen,
können Sie diesen Ständer ausschieben, so dass die Maschine aufrecht stehen bleibt.
1.
Die Aufnahmehebel wie unter stellen. (S. Abb. 1)
Schieben Sie die Buchse der Axialkehrmaschine in die Buchse an der Vorderseite der Maschine.
Abb. 1
2. Ziehen Sie den Stift an der Vorderseite der Maschine nach oben und schieben
Sie den Anschlusspunkt bis zum Ende durch. (s.
Abb. 2
3. Lassen Sie anschließend den Stift sinken. Wenn er nicht vollständig einsinkt,
müssen Sie die Kehreinheit etwas verdrehen, bis der Stift einrastet.
Außerdem müssen die Hydraulikschläuche an die Maschine angeschlossen werden. Wir unterscheiden zwei verschiedene
Anschlusspunkte, die an den Schläuchen an der Kehreinheit befestigt sind. Auch auf der Maschine sind zwei verschiedene
Anschlusspunkte befestigt.
Abb. 3
Abb. 4
Sorgen Sie beim Abkoppeln einer Werkzeugeinheit immer erst dafür, dass der Ständer ausgeschoben wird. Die
entsprechenden Anweisungen können Sie nachschlagen unter Kapitel 3.4
Sorgen Sie das die Hydraulik-Schutzkappen angeschlossen werden.
Abb.
Abb.
(s.
5 und
6) Es ist nämlich wichtig dass kein schmutz da in kommt.
Abb. 5
Abb. 6
12
Farm-Clean
Abb.
2).
Tuchel Maschinenbau GmbH
