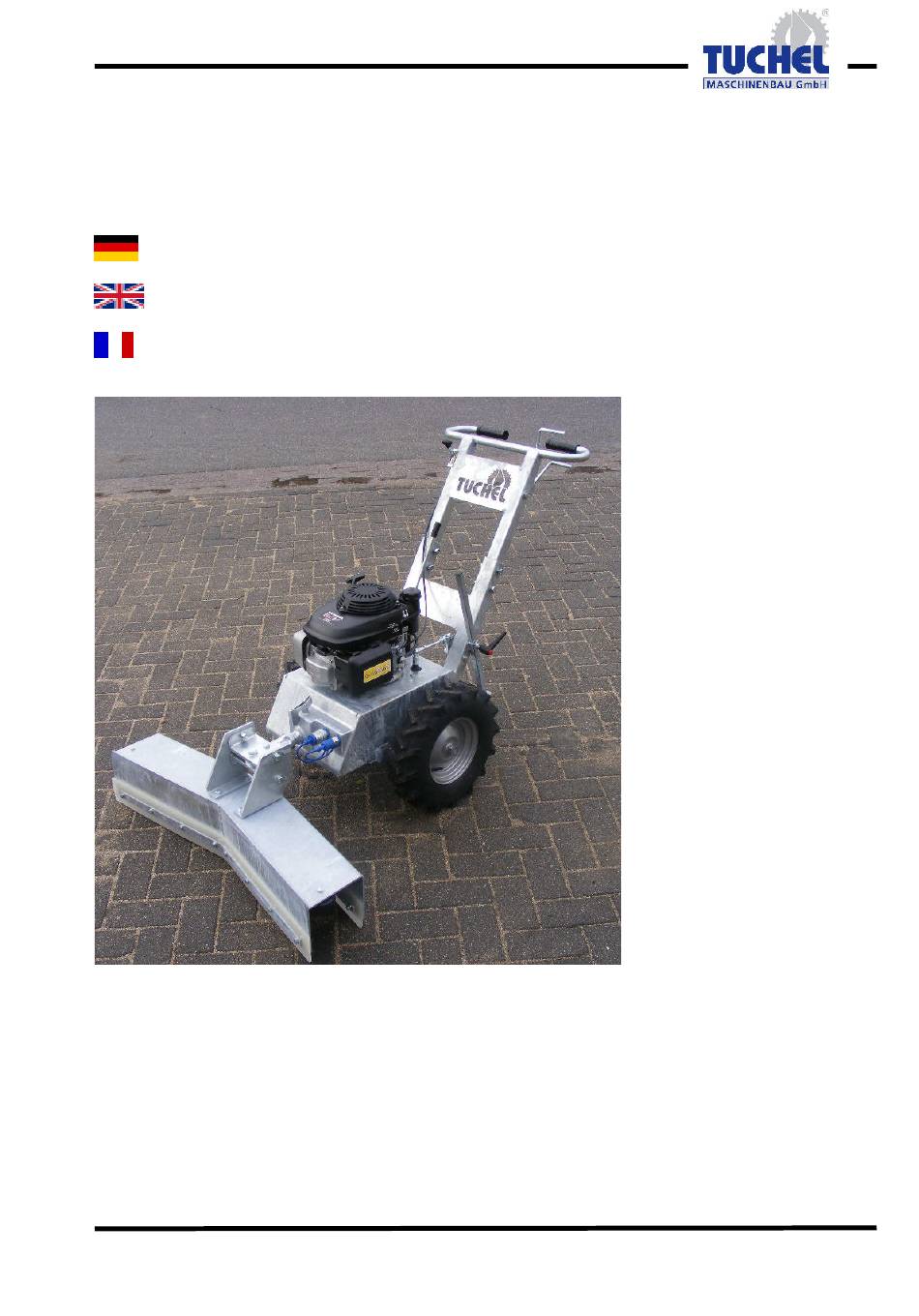

Bedienungsanleitung / Operation Instructions / Notice d'utilisation
Tuchel Farm-Clean
Seite 2
page 17
page 31
Exklusiver Verkauf / Exclusive Sales / Vendeur exclusif:
Tuchel Maschinenbau GmbH
Holsterfeld 15
48499 Salzbergen - Deutschland
Tel.: +49 (0) 59 71-96 75-0
Fax: +49 (0) 59 71-96 75-30
info@tuchel.com
Maschine / Machine / Produit:
Tuchel Farm-Clean
1
Farm-Clean
Tuchel Maschinenbau GmbH
