Étape 4 :
montage de la console
1.
Retirez les quatre vis prémontées (70) au dos de la console (10).
࣑ ATTENTION
Lors de l'étape suivante, veillez à ne pas coincer les câbles.
2.

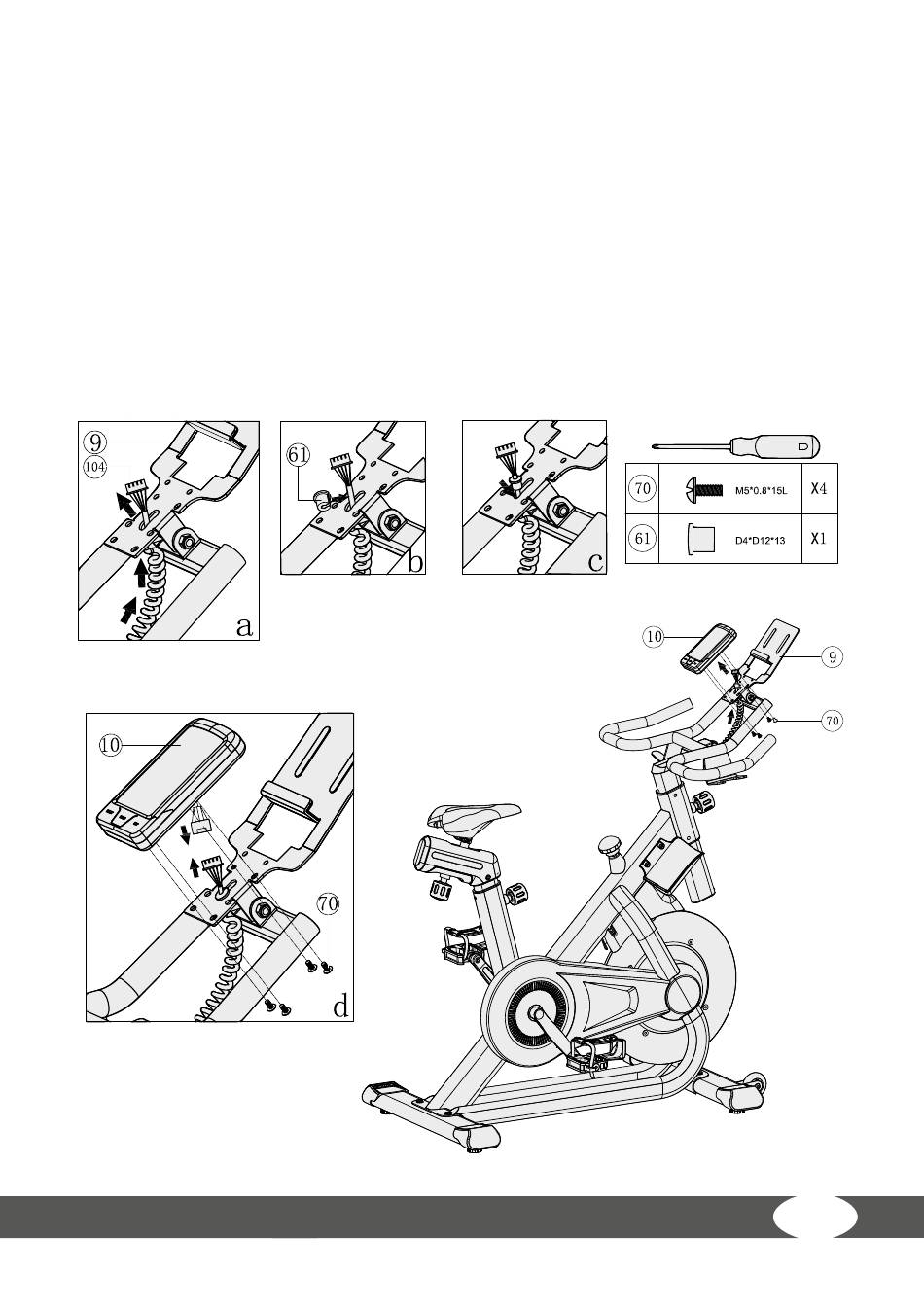

Tirez le câble supérieur de la console (104) à travers l'ouverture du support de console (9), voir
schéma A.
3.
Fixez un connecteur (61) sur le câble supérieur de console (104), voir schémas B et C.
4.
Raccordez le câble supérieur de la console (104) au câble correspondant de la console (10).
5.
Fixez la console (10) sur le support de console (9) à l'aide des vis retirées précédemment (70),
voir schéma D.
6.
Serrez les vis à l'aide de l'outil.
