2.3
Montage
Avant de procéder à l'assemblage de l'appareil, observez bien attentivement les étapes de montage
représentées et effectuez-les dans l'ordre indiqué.
REMARQUE
L
+
Vissez d'abord toutes les pièces sans les serrer et vérifiez qu'elles sont correctement ajustées.
Lorsque vous y serez invité, serrez les vis à l'aide de l'outil correspondant.
+
Si vous avez des difficultés à reconnaître les graphiques, nous vous recommandons de
consulter depuis votre terminal (smartphone, tablette ou PC) le mode d'emploi disponible
au format PDF dans la boutique en ligne. Vous aurez ainsi la possibilité d'effectuer des zooms.
Assurez vous que le programme Adobe Acrobat Reader est installé sur votre terminal pour
pouvoir ouvrir le fichier.

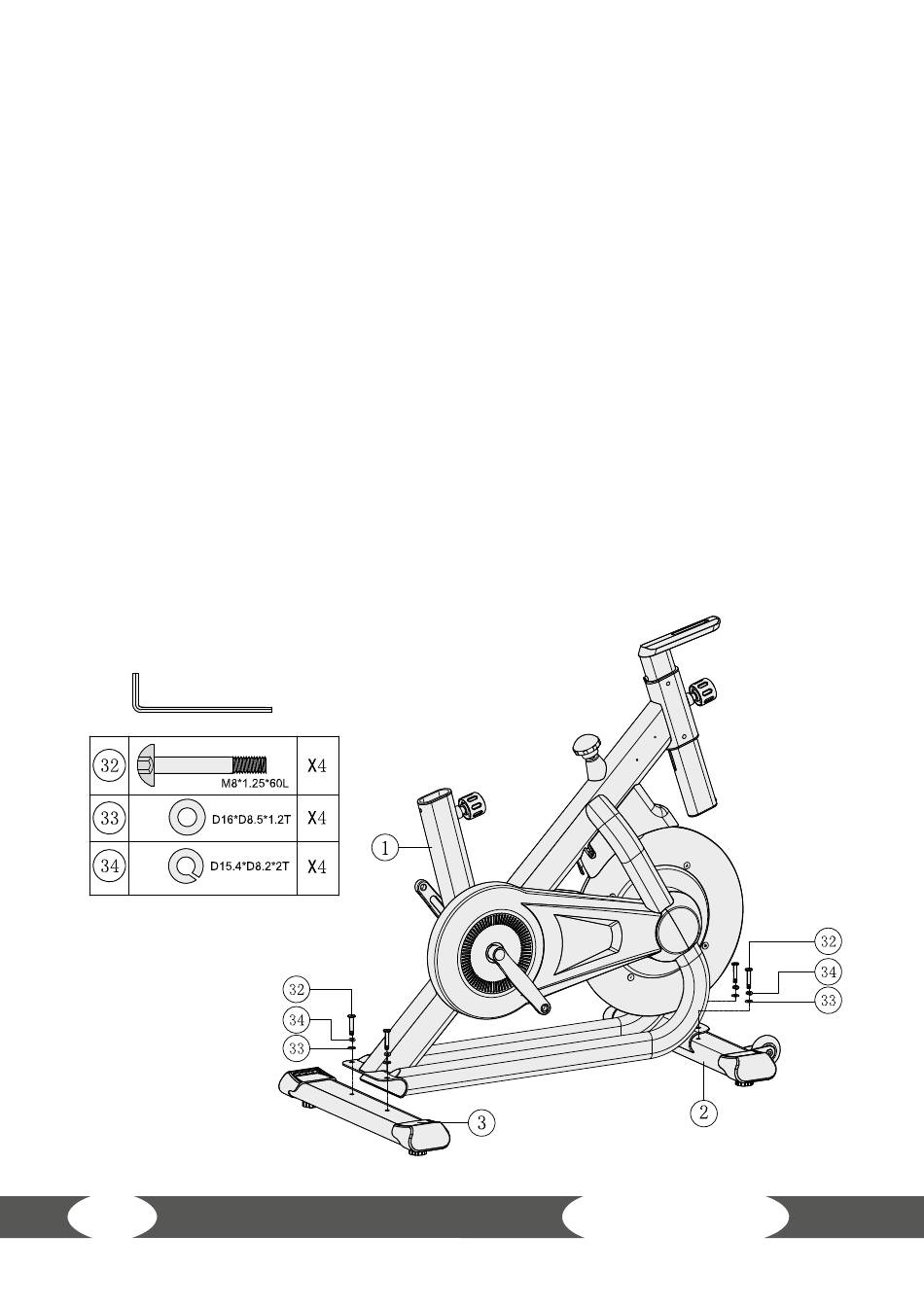

Étape 1 :
montage du cadre principal et des pieds
REMARQUE
L
Pour faciliter la réalisation de l'étape qui suit, placez un morceau de polystyrène sous le cadre.
1.
Fixez le pied avant (2) sur le cadre principal (1) avec deux vis (32), deux rondelles élastiques (34)
et deux rondelles plates (33).
2.
Fixez le pied arrière (3) sur le cadre principal (1) avec deux vis (32), deux rondelles élastiques (34)
et deux rondelles plates (33).
3.
Serrez les vis à l'aide de l'outil fourni.
4.
Retirer le polystyrène, le cas échéant.
16
IC70 Smart
