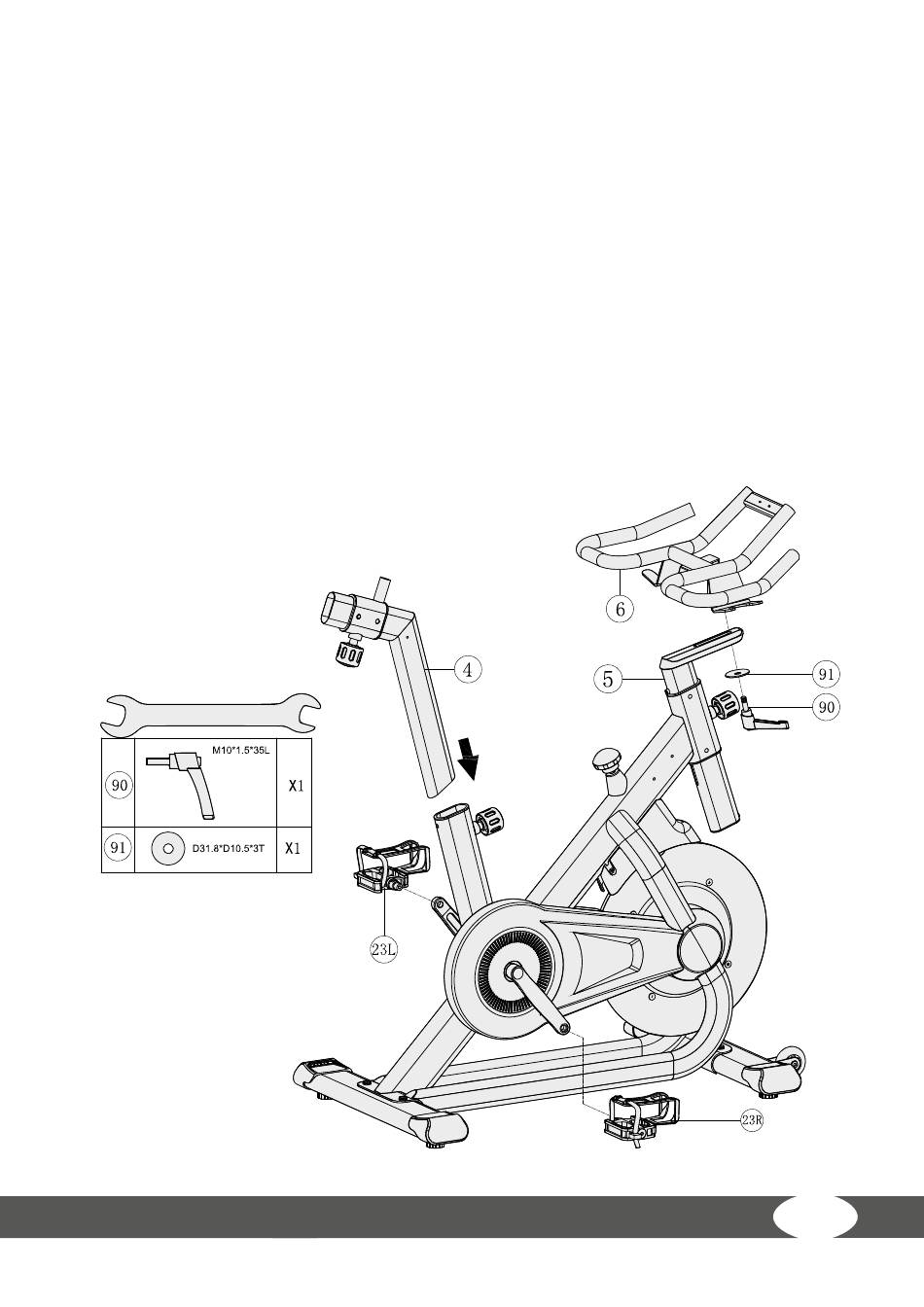

Étape 2 :
montage du guidon, de la tige de selle et des pédales
1.
Fixez le guidon (6) sur le support de guidon (5) à l'aide d'un levier en L (90) et d'une rondelle
plate (91).
2.
Insérez la tige de selle (4) dans le cadre principal (1). À cet effet, desserrez puis serrez la molette
(50).
⚠
ATTENTION
Lors de l'étape suivante, assurez-vous que la molette (50) s'enclenche de manière audible dans
l'un des trous de réglage de la tige de selle (4).
3.
Relâchez la molette (50), assurez-vous qu'elle s'enclenche dans l'un des trous de réglage, puis
resserrez la molette (50).
ATTENTION
⚠
Lors de l'étape suivante, veillez à visser complètement les pédales.
4.
Fixez la pédale droite (23R) sur le bras de manivelle droit (17R) à l'aide de l'outil, en la tournant
dans le sens des aiguilles d'une montre.
5.
Fixez la pédale gauche (23L) sur le bras de manivelle gauche (17L) à l'aide de l'outil, en la tournant
dans le sens inverse des aiguilles d'une montre.
17
