Fonctionnement avec
AU0205

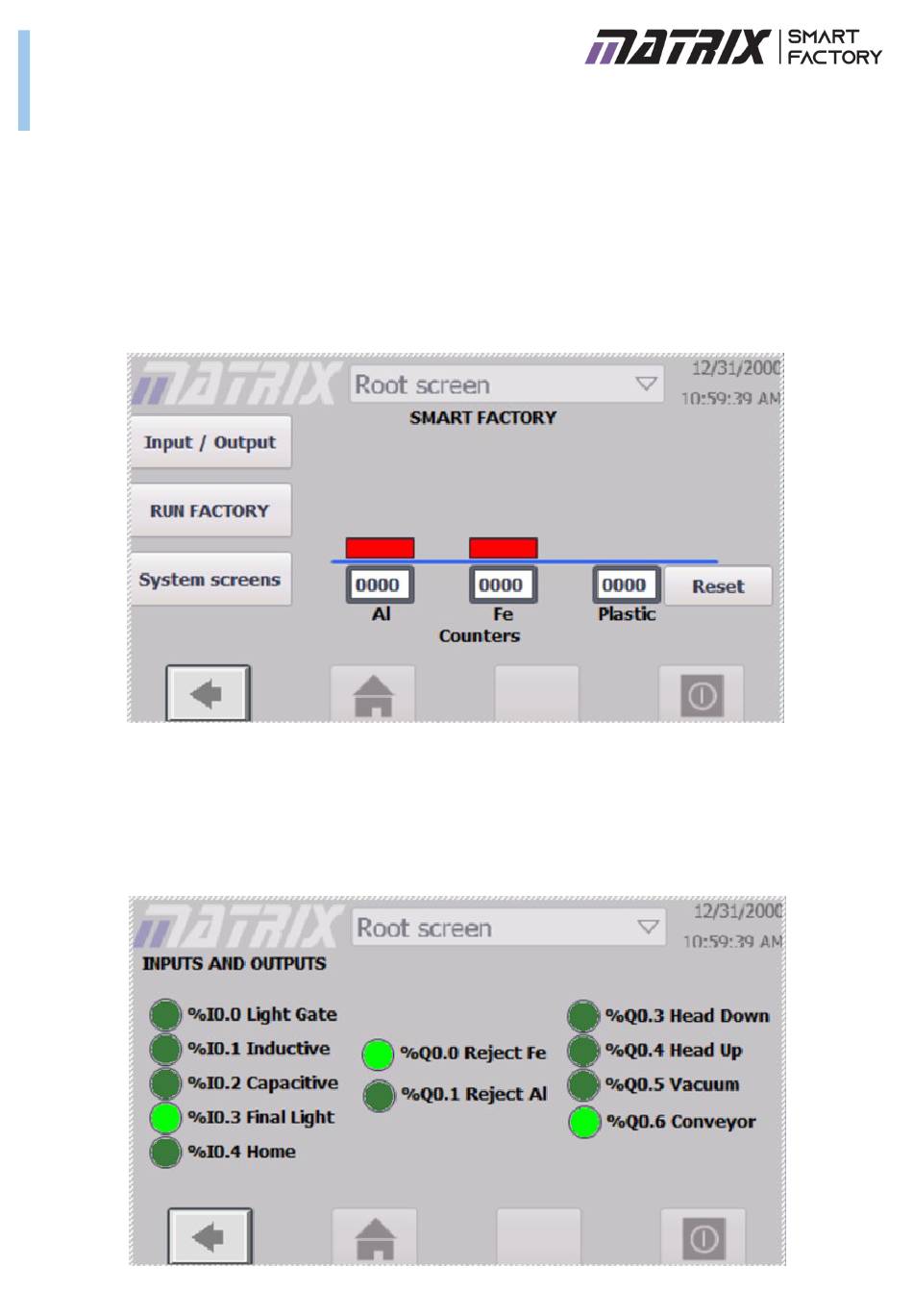

Lorsque l'appareil est mis sous tension, l'IHM à écran tactile affiche un menu de démarrage ;
appuyez sur le bouton "Start" pour commencer. Dans le menu suivant, appuyez sur le bouton
"Smart Factory" pour démarrer la démonstration. Le premier écran du programme Smart Factory
affiche les totaux pour les trois catégories de compteurs : Al = Aluminium, Fe = Acier et
Plastique. Ils indiquent normalement le nombre de compteurs depuis la mise sous tension, mais
ils peuvent être remis à zéro en appuyant sur le bouton "Reset".
Touchez le bouton "Entrée/Sortie" pour afficher les états des entrées et sorties de l'automate.
Sur cet écran, les entrées et sorties de l'automate sont représentées par des animations de
diodes électroluminescentes. Elles sont colorées en vert vif lorsqu'elles sont activées et en vert
terne lorsqu'elles sont désactivées.
Copyright 2024 Matrix Technology Solutions Limited
27
