Test de
fonctionnalité
Étape 1. Les capteurs

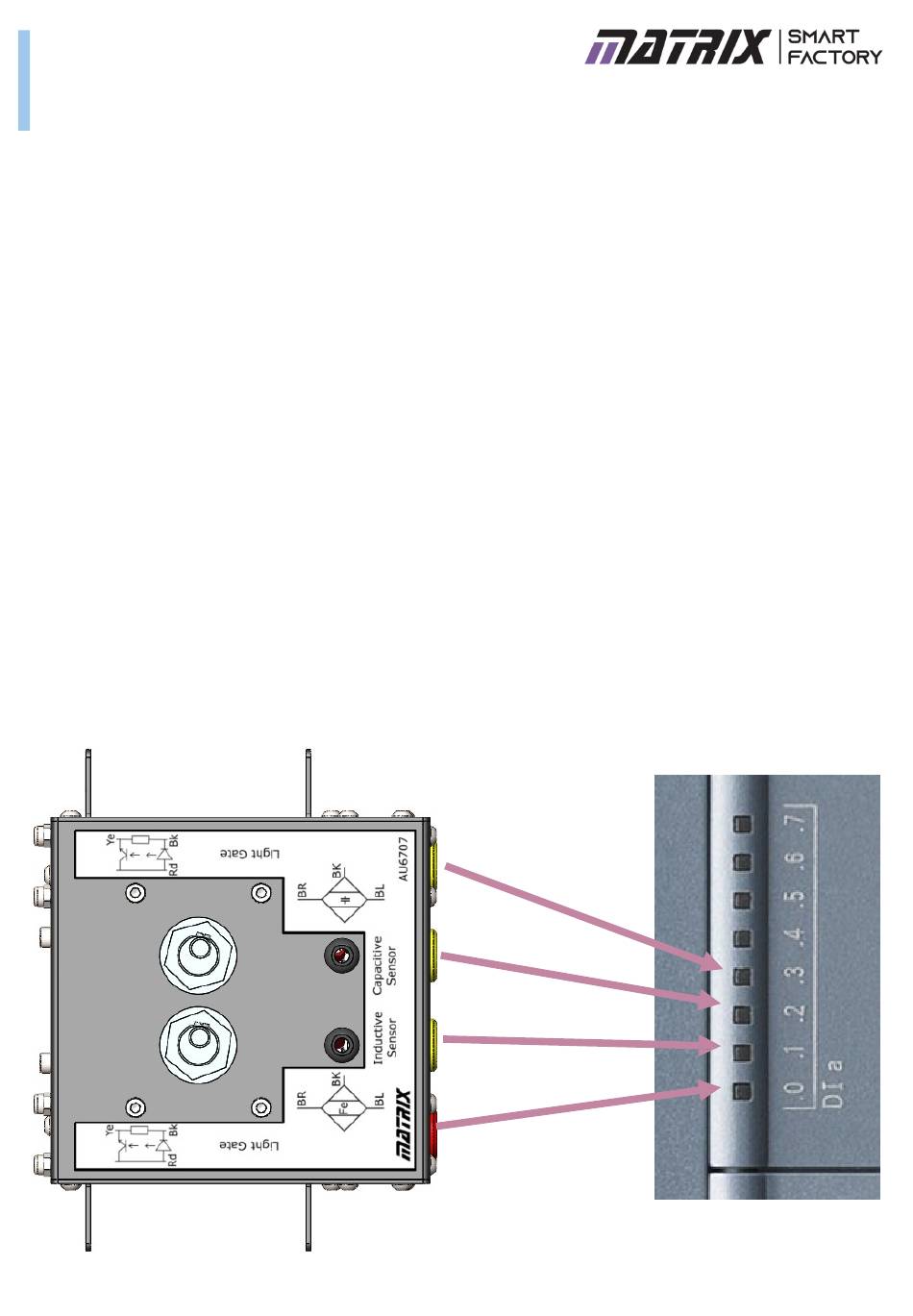

Quatre capteurs sont montés au-dessus du convoyeur : deux barrières lumineuses, un capteur
inductif et un capteur capacitif. L'automate dispose d'une rangée de DEL sur la face avant qui
s'allume lorsque chaque capteur est actif. Sur la rangée supérieure de DEL, repérez le groupe de
huit DEL intitulé "DI a". En l'absence de compteurs sur le convoyeur, toutes ces DEL doivent être
éteintes. Placez un compteur sur le convoyeur et faites-le glisser sous le premier capteur.
Lorsque le compteur coupe le faisceau lumineux, la LED étiquetée ".0" doit s'allumer.
Le capteur suivant est le capteur inductif. La LED ".1" doit s'allumer lorsqu'un pion en acier passe
en dessous. En général, une LED sur le corps du détecteur s'allume en même temps. Le
détecteur ne doit pas s'activer lorsque des pions en aluminium ou en plastique se trouvent sous
le détecteur. Le capteur est fixé au support de montage à l'aide d'écrous en haut et en bas. La
sensibilité peut être réglée en rapprochant ou en éloignant le capteur de la bande transporteuse.
Ensuite, le capteur capacitif est doté d'une minuscule molette sur le barillet, qui influe sur la
sensibilité. La LED ".2" ne doit s'allumer que lorsqu'un comptoir en acier ou en aluminium passe
en dessous. Ce capteur peut également être réglé en modifiant la hauteur du capteur au-dessus
du convoyeur.
Le dernier capteur est une autre barrière lumineuse. La LED ".3" doit s'allumer lorsque le
compteur traverse le faisceau lumineux.
19
