Mise en service avec le programme de configuration FF
156
3.)
Description
Réglage du Cerabar M/Deltapilot M sur le côté basse pression (le différentiel est généré dans
l'appareil) dans le Pressure Transducer Block
1
Ouvrir le Pressure Transducer Block et régler le mode de bloc sur OOS.
2
Sélectionner le mode de mesure "Pression" via le paramètre Measuring mode/OPERATING_MODE ou
Primary Value Type/PRIMARY_ VALUE_TYPE.
3
Sélectionner une unité de pression via le paramètre Calibration Units/CAL_UNIT, ici "mbar" par exemple.
4
Le Cerabar M/Deltapilot M est hors pression. Procéder à la correction de position ; voir → ä 68.
5
Sélectionner l' e ntrée via le paramètre E.Delta p selec./E_DELTA_P_INPUT_ SELECTOR (ici Input1 par
exemple).
6
Sélectionner l' u nité souhaitée via le paramètre E.Delta p unit/E_DELTA_P_INPUT_UNIT (ici mbar par
exemple).
7
Sélectionner le mode valeur externe via le paramètre Electr. delta P/ELECTRIC_DELTA_P_ CONTROL.
8
Les valeurs mesurées actuelles et les informations d' é tat renvoyées par l' a ppareil du côté haute pression
peuvent être lues via les paramètres E.Delta p value/E_DELTA_P_VALUE et E.Delta p status/
E_DELTA_P_STATUS.
9
Régler le Pressure Transducer Block sur le mode de bloc "Auto". Si nécessaire, configurer les paramètres
Channel/CHANNEL (→ ä 204),
Linearization Type/L_TYPE (→ ä 205),
Transducer Scale/XD_SCALE (→ ä 203) et
Output Scale/OUT_SCALE (→ ä 204) au moyen de l' A nalog Input Block.
ATTENTION
!
Tenir compte des dépendances lors du réglage des paramètres !
‣
Il n' e st pas autorisé d' i nverser l' a ffectation des points de mesure dans la direction de la
communication.
‣
La valeur mesurée du transmetteur doit toujours être supérieure à la valeur mesurée du
récepteur (via la fonction "Electr. Delta P").
‣
Les ajustages qui entraînent un offset des valeurs de pression (p. ex. correction de
position, réglage) doivent toujours être adaptés au capteur et à sa position de montage,
indépendamment de l' a pplication "Electr. Delta P". Les autres résultats ne sont pas
compatibles avec la fonction "Electr. Delta P" et peuvent entraîner des valeurs mesurées
incorrectes.
Cerabar M, Deltabar M, Deltapilot M
Endress+Hauser

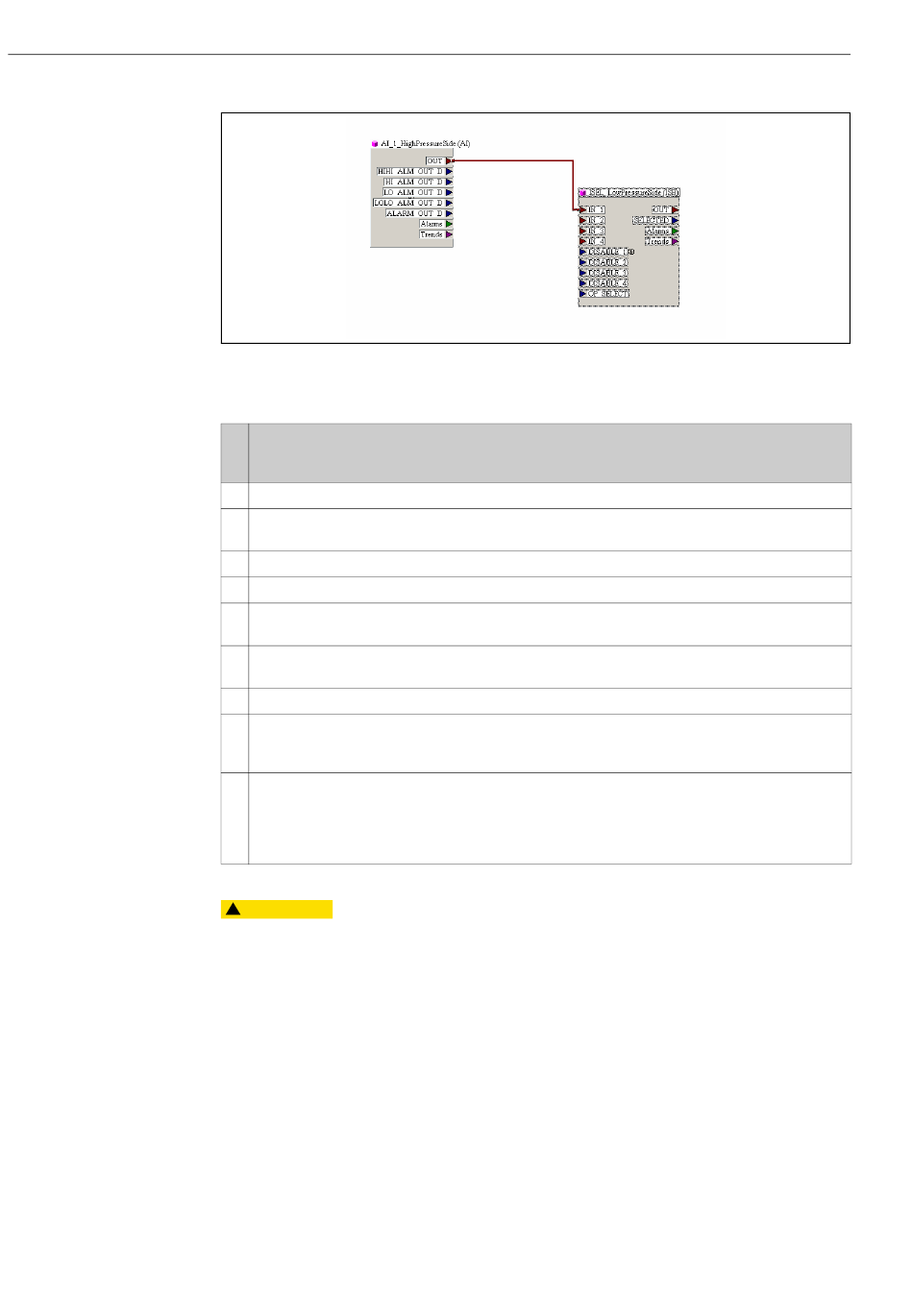

A0030416
