Cerabar M, Deltabar M, Deltapilot M
Endress+Hauser

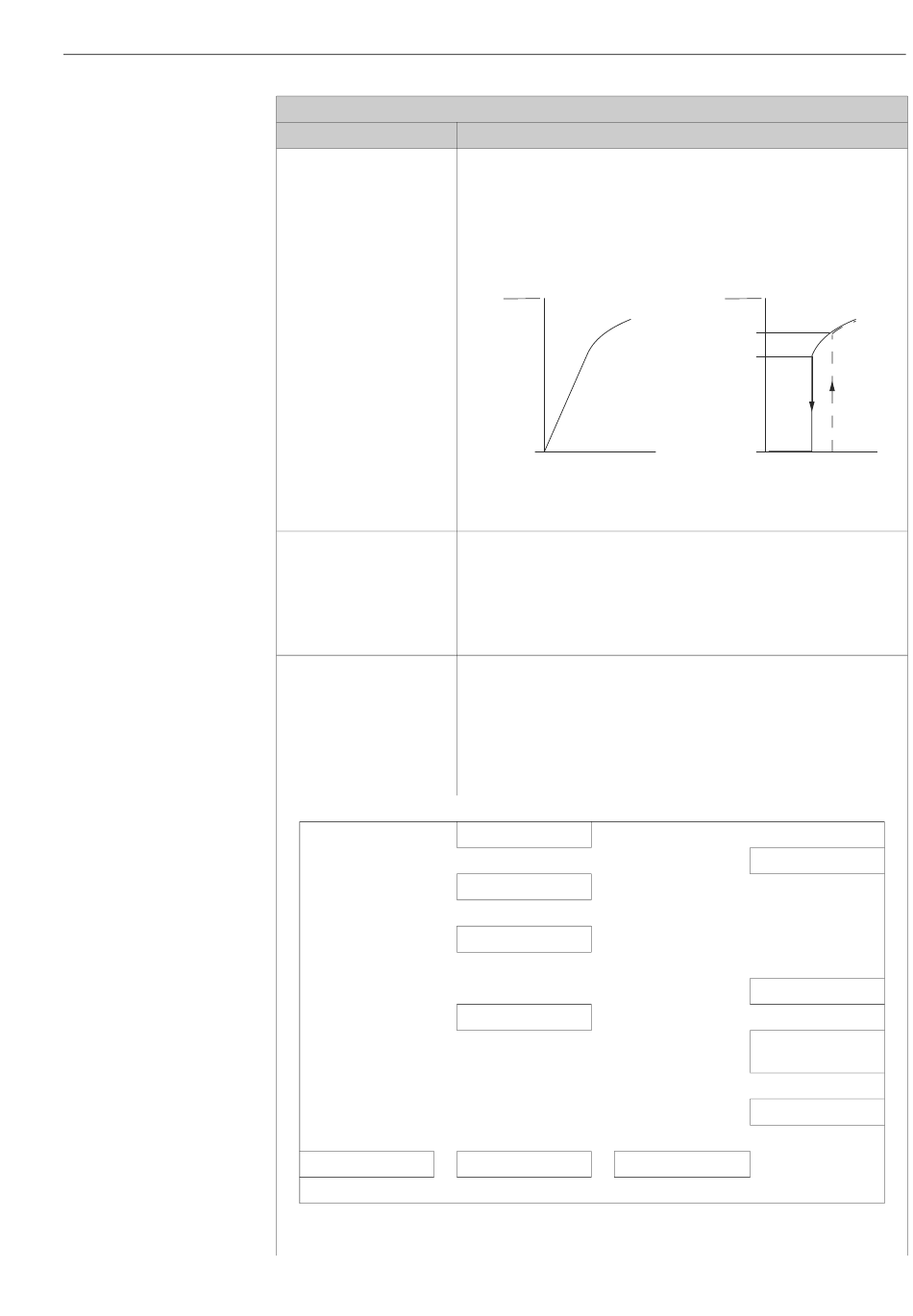

DP_FLOW Transducer Block
Paramètre
Set. L. Fl. Cut-off/
CREEP_FLOW_SUPRESSION_
OFF_THRES
Options
Index : 18
Type de données : Float
Accès : OOS
Flow Max/FLOW_MAX
Entrée utilisateur
Index : 19
Type de données : Float
Accès : OOS
Pressure af. damp./
PRESSURE_1_AFTER_
DAMPING
Affichage
Index : 20
Type de données : Float
Accès : lecture seule
Deltabar M
Transducer Block
↓ ←
Pressure
↓
↓ →
Mise en service avec le programme de configuration FF
Description
Entrer le seuil d' e nclenchement de la suppression des débits de fuite.
L' h ystérésis entre le seuil d' e nclenchement et le seuil de déclenchement est
toujours de 1 % de la valeur maximale de débit.
Gamme d'entrée :
Seuil de déclenchement : 0 à 50 % valeur de débit finale (Flow Max/
FLOW_MAX).
Q
Qmax
0%
Réglage par défaut :
5 % (de la valeur de débit maximale)
Entrer le débit maximal de l' o rgane déprimogène.
→ Voir également la fiche de présentation de l' o rgane déprimogène. Le débit
maximal est affecté à la pression maximale entrée via Max press. flow/
FLOW_MAX_PRESSURE.
Réglage par défaut
1,0
Affiche la pression mesurée après le réglage du capteur, la correction de
position et l' a mortissement. Cette valeur correspond au paramètre Primary
Value/PRIMARY_VALUE dans le mode de mesure "Pression".
Sensor
↓
Sensor trim
↓
Position adjustment
↓
↓
Damping
↓
↓
↓
P
Level
PV
↓
Q
Qmax
6%
5%
0%
Δ p
Sensor pressure
→
Corrected pressure
→
→ Pressure after
damping
→ Measured pressure
Flow
PV = Primary Value
Δ p
A0025191
