Mise en service avec un menu de configuration (afficheur local / FieldCare)
100
Description
6 À l' a ide du paramètre "Height unit (026)", sélection-
ner une unité de niveau, ici "m" par exemple.
Chemin de menu : Setup → Extended setup →
Level → Height unit (026)
7 Sélectionner l' o ption "Wet" au moyen du paramètre
Calibration mode (027).
Chemin de menu : Setup → Extended setup →
Level → Calibration mode (027)
8 Si l' é talonnage est effectué avec un autre produit que
le produit de process, entrer la densité du produit
d' é talonnage dans le paramètre "Adjust density
3
(034)", ici 1 g/cm (1 SGU) par exemple.
Chemin de menu : Setup → Extended setup →
Level → Adjust density (034)
9 La pression pour le point d' é talonnage inférieur est
présente au niveau de l' a ppareil, ici recouvrement
0,5 m/49 mbar (0.71 psi), par exemple.
Entrer la valeur de volume pour le point d' é talonnage
inférieur via le paramètre "Empty calib. (028)", ici
0 litre par exemple.
Chemin de menu : Setup → Extended setup →
Level → Empty calib. (028)
10 La pression pour le point d' é talonnage supérieur est
présente au niveau de l' a ppareil, ici recouvrement
4,5 m/441 mbar (6.4 psi), par exemple.
Entrer la valeur de volume pour le point d' é talonnage
supérieur via le paramètre "Full calib. (031)", ici
"1000 litres" (264 gal) par exemple.
Chemin de menu : Setup → Extended setup →
Level → Full calib. (031)
11 Si l' é talonnage est effectué avec un autre produit que
le produit de process, entrer la densité du produit de
process dans le paramètre "Process density (035)".
Chemin de menu : Setup → Extended setup →
Level → Process density (035)
12 Résultat :
La gamme de mesure est réglée de 0 à 1000 l
(264 gal).
Les variables mesurées %, niveau, volume et masse sont disponibles pour ce mode de niveau
→ ä 117 "Unit before lin. (025)".
Cerabar M, Deltabar M, Deltapilot M
h
p
=
h
× r
[m]
g
4.5
0.5
49
V
[l]
C
1000
B
0
0.5

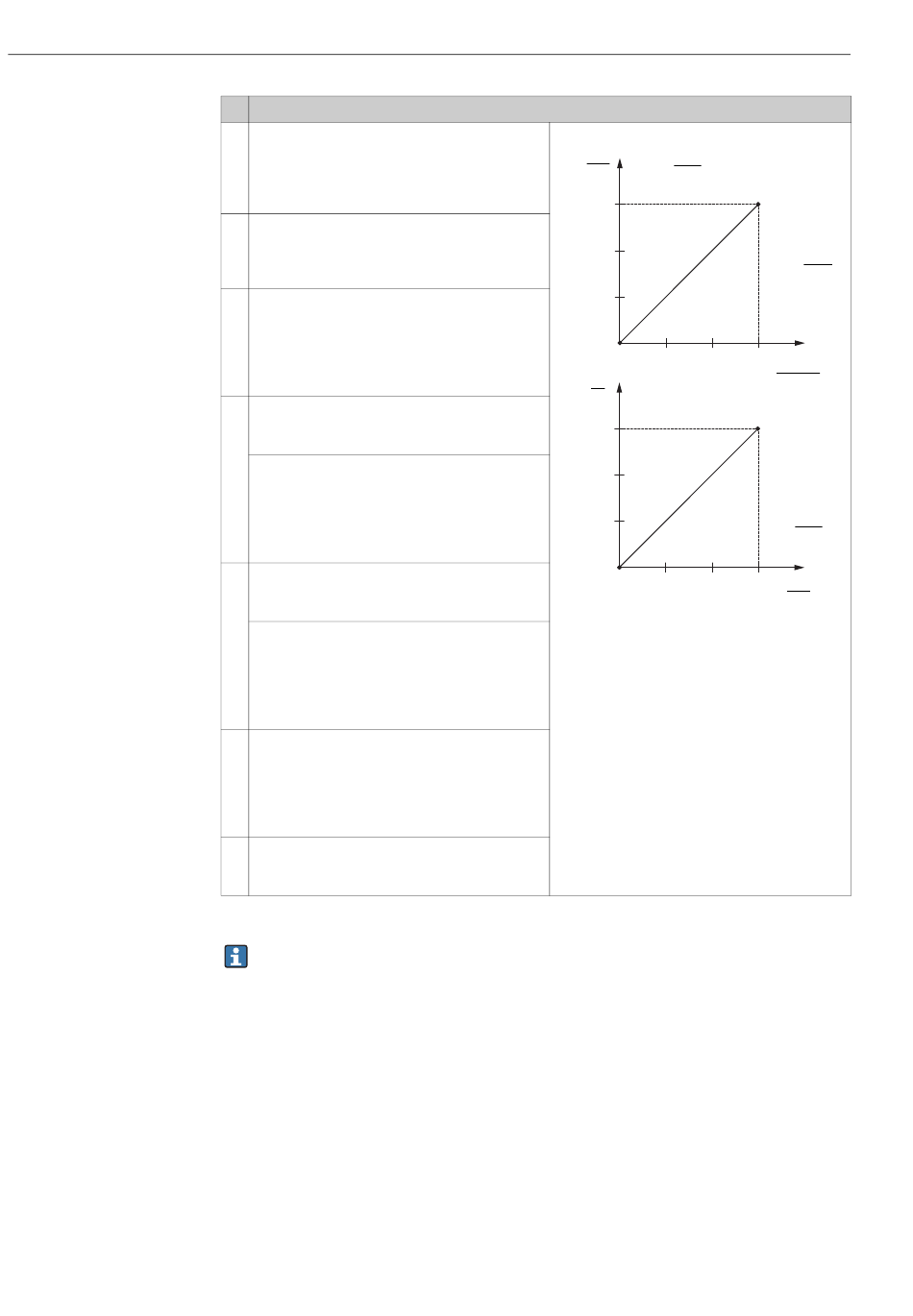

Fig. 28: Étalonnage avec pression de référence –
étalonnage humide
A Voir tableau, étape 8.
B Voir tableau, étape 9.
C Voir tableau, étape 10.
A
g
r = 1
3
cm
441
p
[mbar]
p
=
h
× r
g
h
4.5
[m]
A0031196
