Cerabar M, Deltabar M, Deltapilot M
Endress+Hauser
Étalonnage sans pression de référence – étalonnage sec
Exemple :
Dans cet exemple, le volume dans la cuve doit être mesuré en litres. Le volume maximum de
1000 litres correspond à une pression de 450 mbar. Le volume minimal de 0 litre
correspond à une pression de 50 mbar, étant donné que l' a ppareil est monté sous le début
d' é chelle niveau.
Condition :
• La variable mesurée est directement proportionnelle à la pression.
• Il s' a git d' u n étalonnage théorique, c' e st-à-dire que les valeurs de pression et de volume
pour les points d' é talonnage inférieur et supérieur doivent être connues.
ATTENTION
!
Tenir compte des dépendances lors du réglage des paramètres !
‣
Les valeurs entrées pour Empty calibration/LOW_LEVEL_EASY et Full calib/
HIGH_LEVEL_EASY doivent être distantes d' a u moins 1 % pour le mode de niveau "Level
easy pressure". Si les valeurs sont trop proches, la valeur est refusée et un message est
délivré. Les autres seuils ne sont pas vérifiés, c' e st-à-dire que les valeurs entrées doivent
correspondre au module capteur et à l' a pplication pour que l' a ppareil de mesure puisse
effectuer une mesure correcte.
‣
En raison de la position de montage de l' a ppareil, il peut y avoir un décalage de la valeur
mesurée, c' e st-à-dire que lorsque la cuve est vide, le paramètre Primary Value/
PRIMARY_VALUE n' a ffiche pas zéro.
→ Pour plus d' i nformations sur la manière d' e ffectuer une correction de position, voir
également → ä 138, "Pos. zero adjust/PRESSURE_1_ACCEPT_ ZERO_INSTALL".
Description
1 Deltabar M : avant la configuration de l' a ppareil pour
l' a pplication, s' a ssurer que la prise de pression a été
nettoyée et remplie de produit.
2 Ouvrir le Pressure Transducer Block et régler le
mode de bloc sur OOS.
Mise en service avec le programme de configuration FF
r = 1

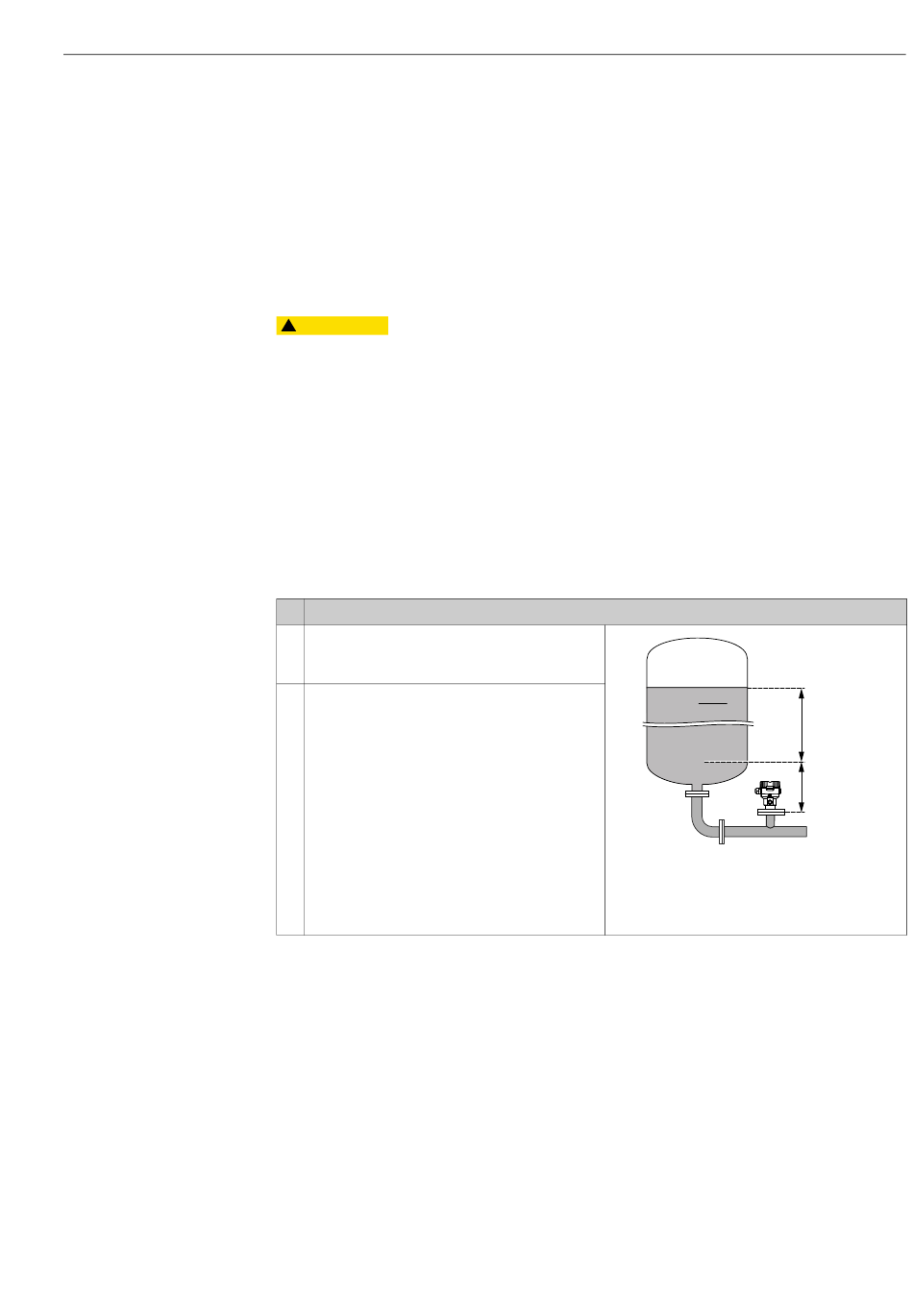

Fig. 30: Étalonnage sans pression de référence –
étalonnage sec
A Voir tableau, étape 9.
B Voir tableau, étape 8.
B
1000 l
g
450 mbar
3
cm
A
0 l
50 mbar
A0030030
