INSTRUCCIONES DE INSTALACIÓN
Paso 1 - Preparación (Cont.)

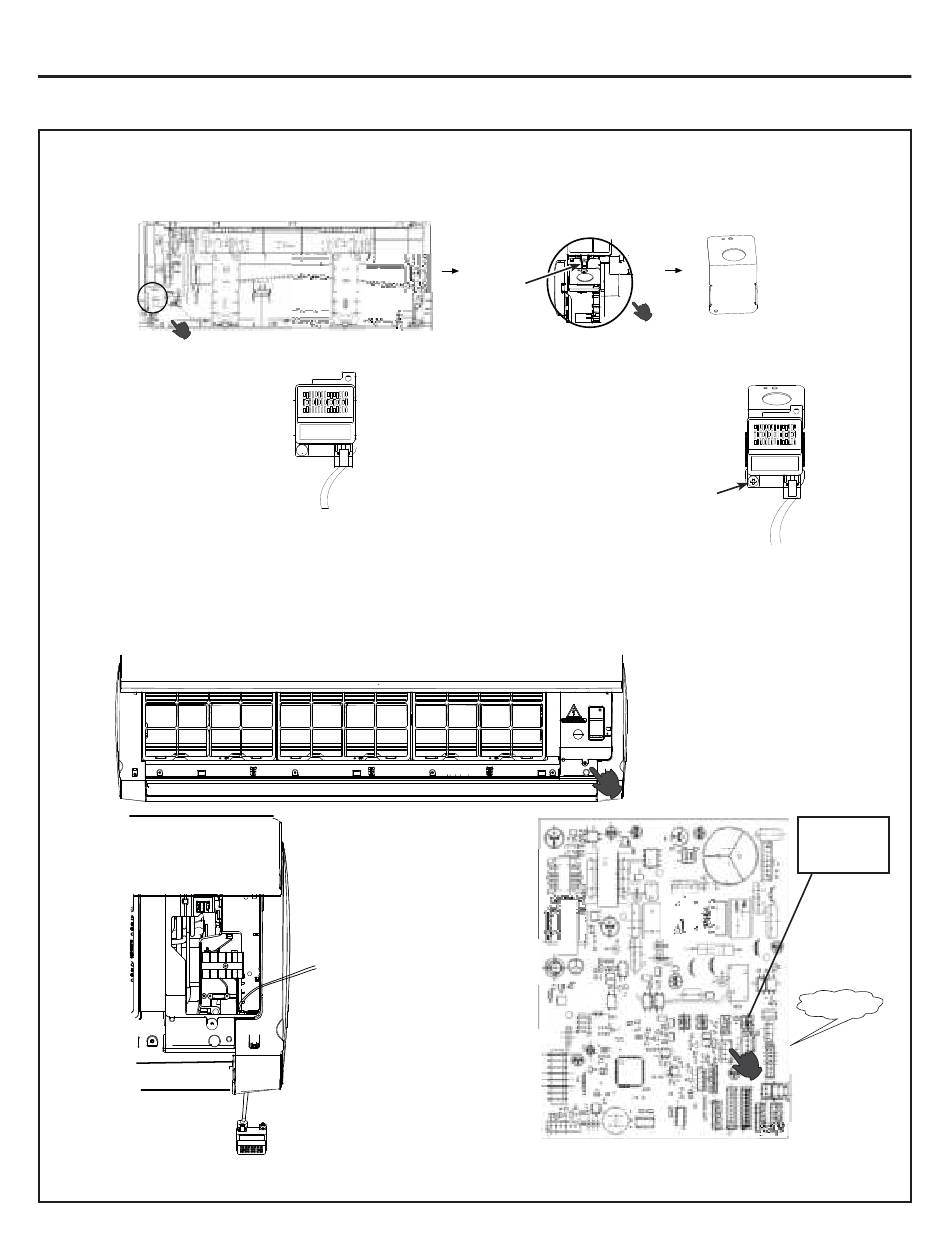

C. Instale el Sensor de Pérdida.
Paso 1: Encuentre el soporte y retírelo de la unidad.
El soporte del sensor de pérdida está preinstalado sobre el lado trasero de la unidad; por favor encuentre y retire el mismo de la
unidad.
Paso 2: Adhiera el sensor de pérdida al soporte. (Asegúrese de usar el tornillo plano provisto).
Paso 3: Conecte el sensor de pérdida a la Placa del Circuito Impreso (PCB) de la unidad.
Retire la tapa de la caja de electricidad y haga circular el cable del sensor de pérdida de refrigerante desde la parte trasera de la
unidad, empuje la placa del circuito impreso (PCB) hacia afuera y conecte el sensor de pérdida de refrigerante al puerto CN3 en
la placa del circuito impreso (PCB). Por favor, asegúrese de conducir el cable del sensor de pérdida de refrigerante desde la parte
trasera de la pared alta hasta el frente, debajo de la caja eléctrica. Por favor, también organice cualquier cable suelto de modo que
esto no impida la instalación de la tapa de la caja de electricidad.
Paso 4: Vuelva a instalar el soporte con el sensor en la ubicación original.
14
Sensor de Pérdida
Haga la conexión
a CN3 en la
placa del circuito
impreso (PCB)
Retire
este
tornillo
Use el tornillo
provisto para
la instalación
Retire este tornillo
y quite la placa del
circuito impreso
(PCB)
CN1: Reservado
para la conexión
del controlador
cableado
El CN3 es
este conector
31-5001074 Rev. 0
