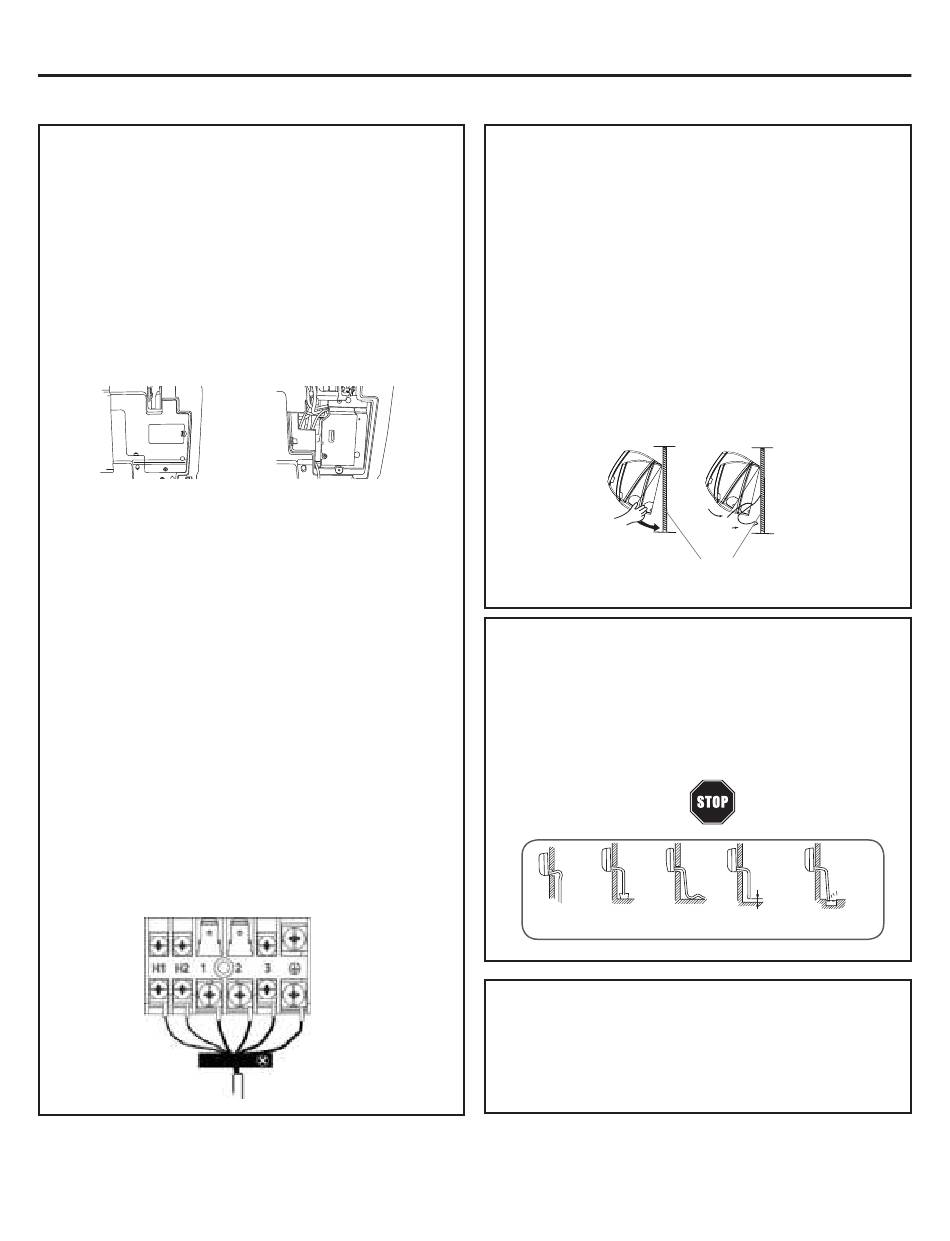

INSTRUCTIONS D'INSTALLATION
Étape 2 – Installation de l'unité intérieure (Suite)
D. Connexions électriques pour l'unité
intérieure
REMARQUE : Assurez-vous que l'ensemble du câblage satisfait
les codes de l'électricité local et national et que l'alimentation
électrique est compatible avec ce système.
• Placez l'unité intérieure sur une surface de travail solide
avant de procéder aux connexions électriques.
• Les deux plaques de recouvrement, extérieure en plastique
et intérieure en acier galvanisé, doivent être retirées pour le
raccordement électrique à l'unité intérieure.
• Soulevez le couvercle frontal pour accéder aux vis qui fixent
ces plaques de recouvrement.
• Acheminez le câblage 14/4 AWG à travers la fente à l'arrière
de l'unité et dans le panneau d'accès frontal.
• À l'aide d'une pince à dénuder, retirez l'isolant et séparez
les 4 fils.
• Des cosses ouvertes sont recommandées. Si des cosses
ouvertes ne sont pas utilisées, les fils ne doivent pas être
torsadés avant de les raccorder aux bornes à vis.
• Effectuez les connexions à chaque borne selon le schéma
de câblage. Notez la couleur du fil à chaque borne et
assure-vous que les fils connectés à l'unité extérieure
correspondent.
• Assurez-vous que chaque fil se trouve sous la plaque
de borne à vis et que cette plaque est bien serrée, sans
effilochage.
• Assurez-vous que le câble 14/4 est fixé sous l'étrier de
décharge de traction.
• Une fois le câblage du bornier terminé, replacez les deux
plaques de recouvrement et abaissez le couvercle frontal.
REMARQUE : Lors de la connexion de H1 et H2 à l'unité
extérieure, utilisez un câble toronné blindé 16/2.
Câblage de commande de l'unité intérieure
16
E. Installation de l'unité intérieure sur la
plaque de montage
• Attachez ensemble la tuyauterie de frigorigène, le
flexibled'évacuation et le câblage à l'aide de ruban et
acheminez l'ensemble avec soin à travers l'orifice de
tuyauterie.
• Avec le haut de l'unité intérieure plus près du mur,
accrochez l'unité sur les crochets supérieurs de la plaque de
montage. Glissez légèrement l'unité d'un côté à l'autre pour
vérifier que sa position est correcte.
• Tournez la partie inférieure de l'unité vers la plaque de
montage et abaissez l'unité sur les crochets inférieurs de la
plaque (voir l'illustration).
• Vérifiez que l'unité est solide et à égalité du mur.
• L'installation de l'unité intérieure est terminé à ce moment.
Plaque de montage
F. Flexible d'évacuation du condensat
• Vérifiez que le flexible d'évacuation du condensat
s'achemine selon une pente constante vers la bas pour
garantir l'écoulement de l'eau. Aucun pli ni remontée ne doit
emprisonner l'eau dans le flexible (voir l'illustration).
• Facultatif : On peut utiliser un tuyau PVC pour raccorder un
tuyau PVC de 1 po (D.I.) au flexible d'évacuation qui sort du
mur pour se rendre à l'emplacement désiré.
Remonte à
Extrémité
Présence
mi-parcours.
immergée
d'ondulations.
dans l'eau.
G. Enlèvement de l'unité intérieure
• Soulevez légèrement l'ensemble de l'unité verticalement.
• Tirez la partie inférieure de l'unité pour la dégager des
crochets inférieurs et écartez-la légèrement du mur.
• Soulevez la partie supérieure de l'unité pour la dégager
des crochets supérieurs.
Moins de
5 cm.
La distance
Mauvaise
au sol est
odeur de l'égout..
trop faible.
31-5001074 Rev. 0
