INSTRUCTIONS D'INSTALLATION

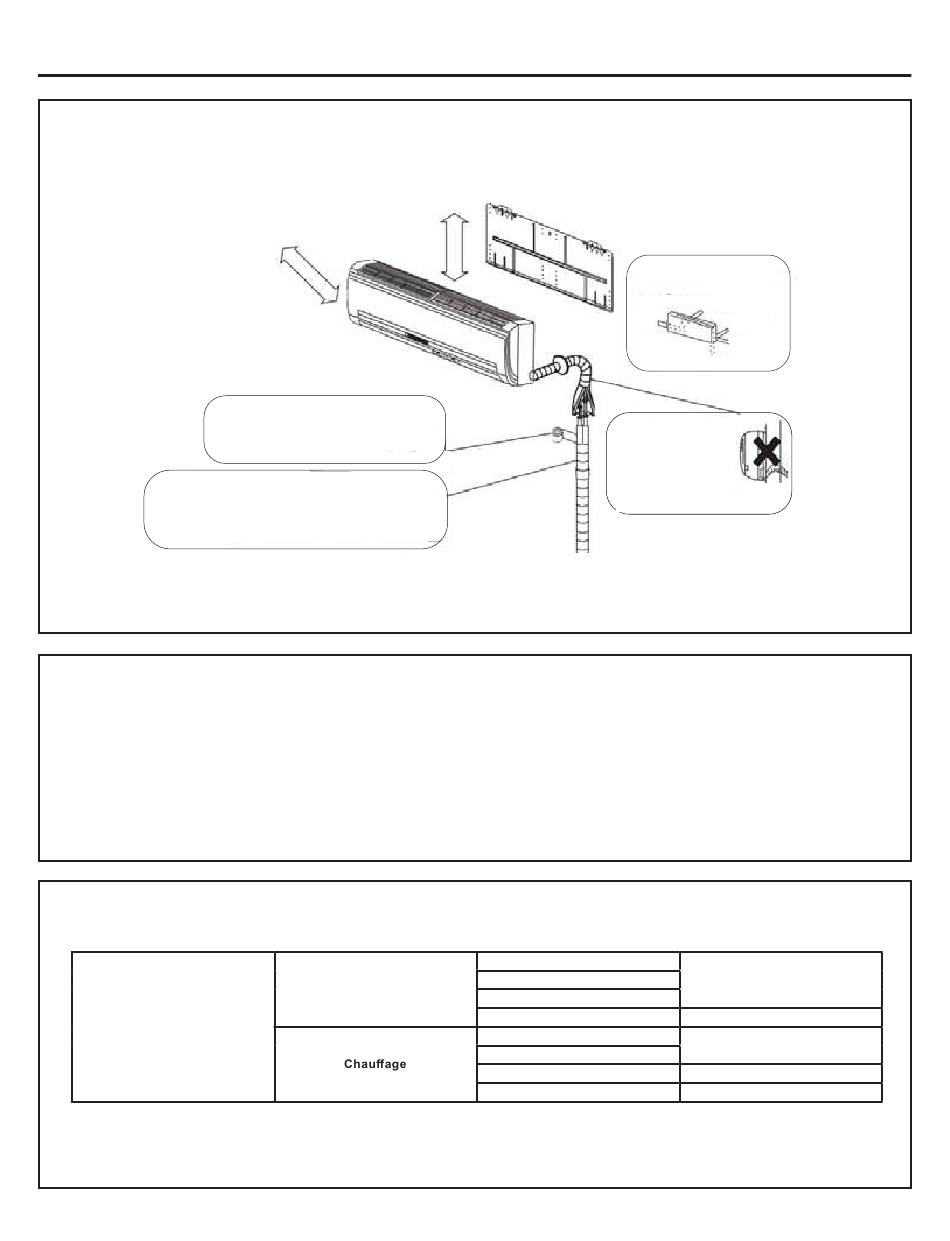

DÉGAGEMENTS MINIMAUX
(L'aspect peut varier)
Cette illustration est pour référence seulement. L'aspect de votre produit peut être différent. Lisez votre manuel avant l'installation.
Expliquez le fonctionnement de l'appareil à l'utilisateur selon ce manuel.
Plus de 4 pouces
Couper le tuyau d'isolant thermique à une
longueur appropriée et l'envelopper avec
du ruban, en s'assurant qu'aucun espace
n'est laissé dans la ligne de coupe du tuyau
d'isolation.
REMARQUE : *Une orientation de tuyauterie correcte n'est pas possible avec le capteur de fuite de réfrigérant installé.
REMARQUE : ** L'emplacement suggéré de l'unité est d'au moins 5 pieds 11 pouces du plancher au bas de l'unité et d'au moins 4
pouces du plafond au haut de l'unité.
Fourni par l'installateur
Jeu de tuyaux de réfrigérant : Pour le dimensionnement des tuyaux, se reporter à la plaque signalétique de l'unité extérieure
• Câble toronné non blindé en cuivre SOOW de calibre 14/4 AWG
• Réfrigérant R454B (si une charge supplémentaire est nécessaire, voir la section suivante)
• Isolation de la conduite de réfrigérant (observer les exigences du code local)
• Tube PVC (facultatif)
• Collier de serrage pour tuyau de vidange du condensat
• Câble blindé SOOW de calibre 16/2 AWG pour la communication à grande vitesse
IMPORTANT
REMARQUE : Ce climatiseur est conçu pour fonctionner dans les conditions suivantes et son rendement peut être réduit en dehors
de ces températures de fonctionnement.
Plage de fonctionnement
Remarque :
Pour obtenir un fonctionnement plus efficace, faites fonctionner l'unité intérieure avec la vitesse du ventilateur en mode Auto. En
mode Refroidissement, utilisez une température de consigne de 25,5°C (78°F) ou plus. En mode chauffage, réglez la température
sur 22,5°C (73°F) ou moins.
12
Plus de 4 pouces
Envelopper le tuyau d'isolation avec
du ruban definition de bas en haut.
Refroidissement
Directions des tuyauteries
Arrière gauche
gauche
Dessous
Le tuyau de
condensat doit avoir
une inclinaison vers
le bas d'au moins
1/4 po par pied pour
une évacuation
appropriée.
Caliber 115V
Endure
23°F~115°F(-5°C~46°C)
Altitude
Caliber 230V
14°F~115°F(-10°C~46°C)
Caliber 115V
-4°F~75°F(-20°C~24°C)
Caliber 230V
Altitude
-15°F~75°F(-26°C~24°C)
Endure
-31°F~75°F(-35°C~24°C)
Arrière
droite
droite
31-5001074 Rev. 0
