INSTRUCTIONS D'INSTALLATION

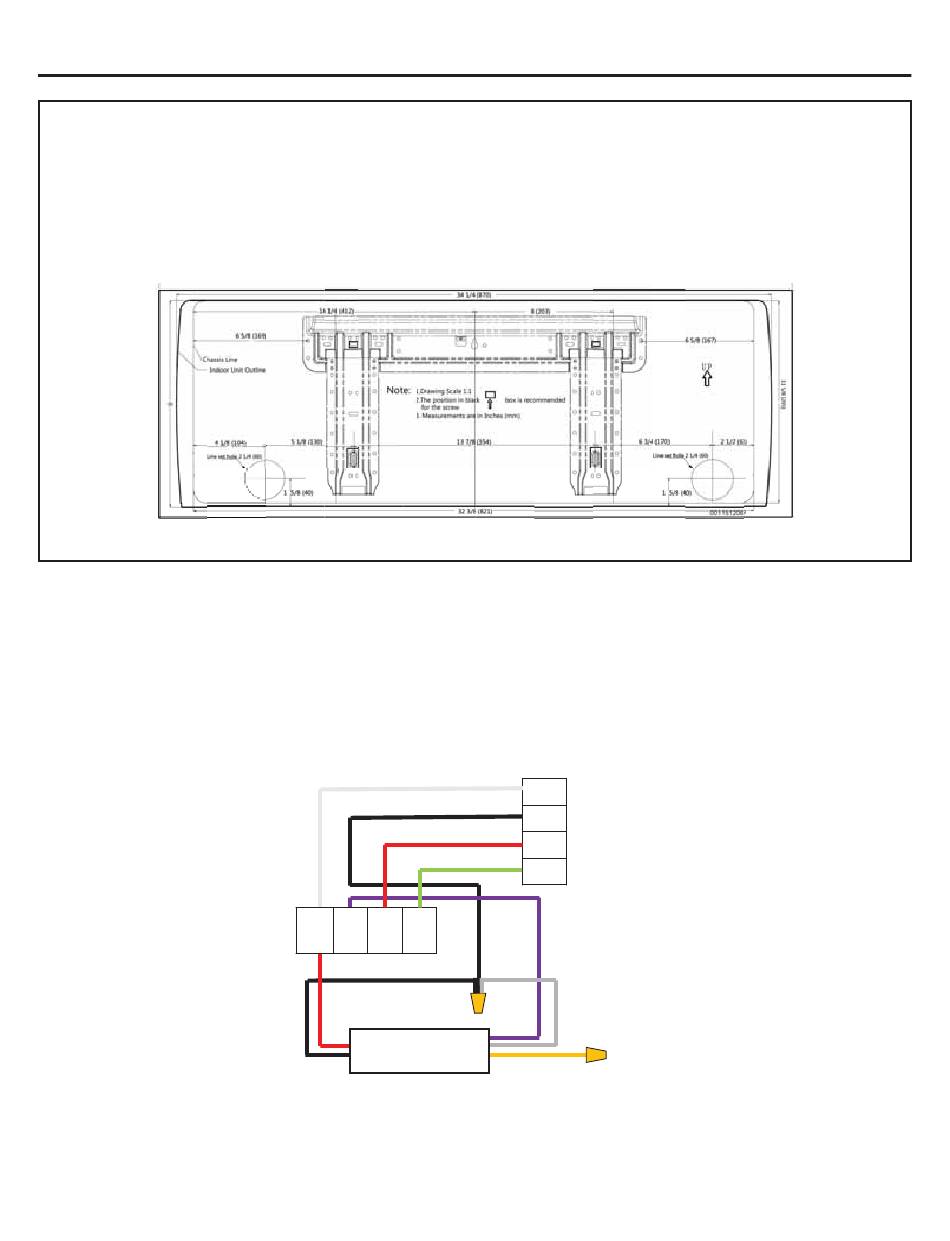

Supports muraux
Un gabarit en carton pour la sellette est fourni avec plusieurs unités intérieures. Ce gabarit facilite la détermination de l'endroit
d'installation du support mural et la découpe de tuyauterie
Pendant le montage de l'unité, utilisez un détecteur de montants afin de sécuriser les trous les plus hauts à la structure de
l'immeuble. Utilisez des ancrages adaptés au poids pour fixer les autres parties du support au mur.
Étape 3 – Installation de l'unité extérieure
Veuillez vous reporter au manuel d'installation de l'unité extérieure inclus dans l'emballage de celle-ci.
Étape 4 - Câblage de commande de l'interrupteur de sécurité
Si un interrupteur de sécurité est nécessaire en cas de débordement de condensat, suivez l'exemple de schéma de
câblage.
31-5001074 Rev. 0
EXEMPLE
L1 WHITE
L2 BLACK
COM M UNICATION
GROUND
1
2
3
G
(N)
(L)
(C)
RED
Sw itch
BLACK
Outdoor
1(N)
2(L)
3(C)
G
PURPLE (N/ C)
GRAY (COM )
ORANGE (N/ O)
17
