Con guration -Suite

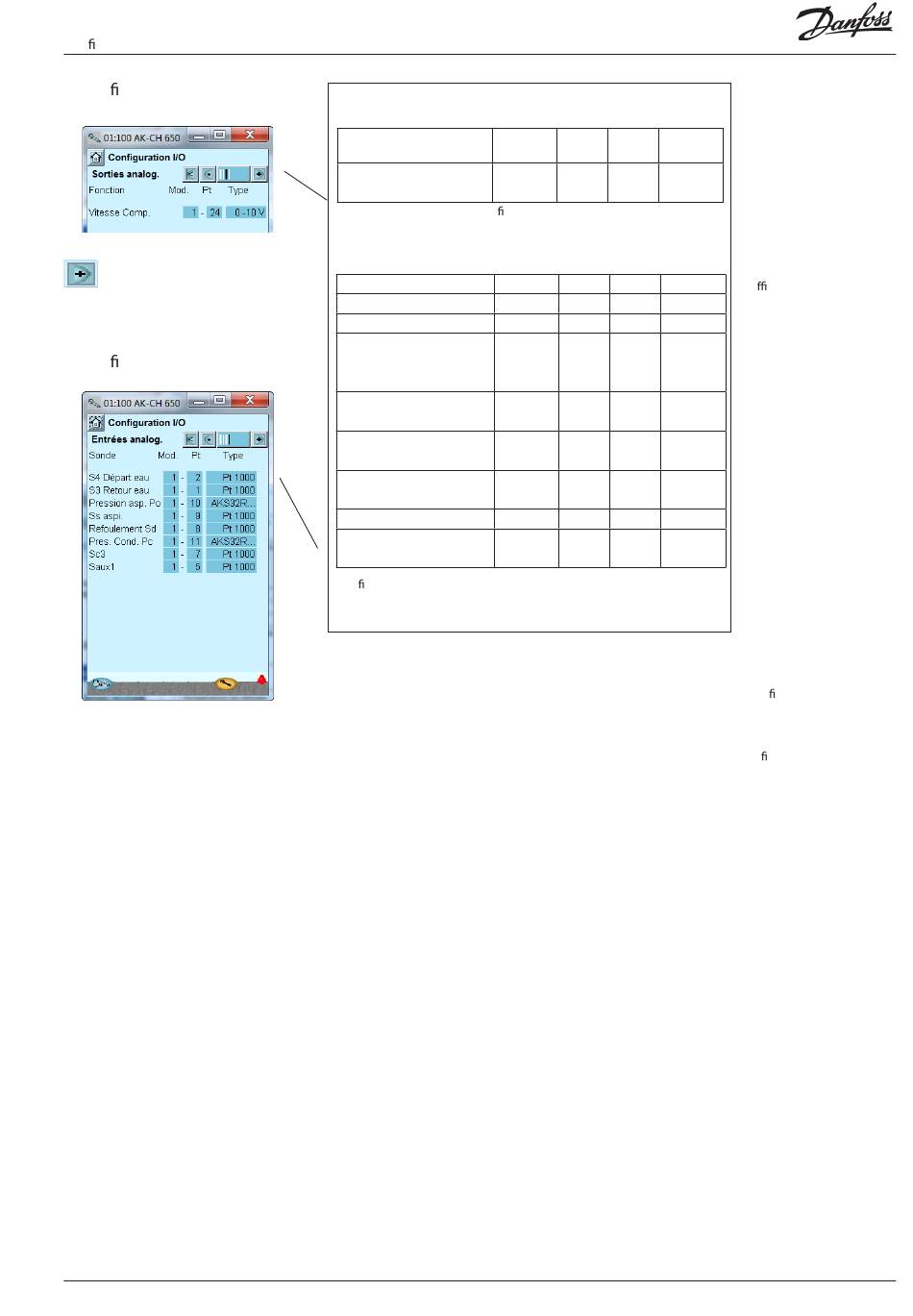

5. Con guration des sorties
analogiques
Appuyez sur le bouton + pour
passer à la page suivante.
6. Con guration des entrées
analogiques
AK-CH 650
Fonction
Commande de la vitesse
du compresseur
La sortie analogique est con gurée pour commander la vitesse de
compresseur.
Sondes et capteurs
S3 retour frig.
S4 Alim. Glycol
Sonde thermostatique du
carter du compresseur -
Saux1
Température extérieure
- Sc3
Température de refoule-
ment- Sd
Température d'aspiration
- Ss
Pression d'aspiration - Po
Pression de condensation
- Pc
Con guration des entrées analogiques pour les sondes et capteurs.
Régulation de capacité RS8ER304 © Danfoss 2016-02
Mo-
Sortie
Point
Type
dule
AO1
1
24
0-10 V
Entrée
Module
Point Type
AI1
1
1
Pt 1000
AI2
1
2
Pt 1000
AI5
1
5
Pt 1000
AI7
1
7
Pt 1000
AI8
1
8
Pt 1000
AI9
1
9
Pt 1000
AI10
1
10
AKS32-12
AI11
1
11
AKS32-34
5 - Sorties analogiques
Les signaux possibles sont
les suivants :
0 -10 V
2 – 10 V
0 -5 V
1 – 5V
Vous pouvez choisir :
• Commande de la vitesse
des ventilateurs du
condenseur
• Commande de la vitesse
des compresseurs
• A chage de la capacité du
compresseur enclenché
6 - Entrées analogiques
Les signaux possibles sont
les suivants :
Capteurs de température
• Pt1000
• PTC 1000
Transmetteurs de pression :
• AKS 32, -1 – 6 Bar
• AKS 32R, -1 – 6 Bar
• AKS 32, - 1 – 9 Bar
• AKS 32R, -1 – 9 Bar3
• AKS 32, - 1 – 12 Bar
• AKS 32R, -1 – 12 Bar
• AKS 32, - 1 – 20 Bar
• AKS 32R, -1 – 20 Bar
• AKS 32, - 1 – 34 Bar
• AKS 32R, -1 – 34 Bar
• AKS 32, - 1 – 50 Bar
• AKS 32R, -1 – 50 Bar
• AKS 2050, -1 – 59 Bar
• AKS 2050, -1 – 99 Bar
• AKS 2050, -1 – 159 Bar
• Dé nis par l'utilisateur
(seule la valeur ratiomé-
trique min. et max. de la
plage de pression doit être
dé nie)
Signaux de tension pour le
décalage de la référence :
• 0 – 5 V,
• 0 -10 V
S4 T°C Fluide frigoporteur
S3 retour frig.
Pression aspiration P0
Ss Température d'aspira-
tion
Refoulement Sd
Pres. cond Pc
S7 T°C Fluide caloporteur
Sc3 Température extérieure
Ext. Ref. Signal
Récupération de chaleur.
Saux 1 - 4
Paux 1 - 3
Entrée Tension 1 - 5
• 0 -5 V,
• 0 -10 V,
• 1 – 5 V,
• 2 – 10 V
63
