Conception d'une commande de compresseurs et de condenseurs
Procédé à suivre :
1. Faites un croquis de l'installation en question.
2. Véri ez que les fonctions du régulateur sont à la hauteur de l'ap-
plication envisagée.
3. Considérez les raccordements nécessaires.
4. Utilisez le schéma de plani cation. / Notez le nombre de raccor-
dements résultant./ Faire l'addition..
5. Est-ce que le nombre de raccordements possibles du module
régulateur su t ? Si ce n'est pas le cas, su t-il de changer
un signal d'entrée tout/rien de signal de tension en signal de
contact ou faut-il installer un module d'extension ?
6. Prenez une décision concernant les modules d'extension néces-
saires.
7. Véri ez que les limitations sont respectées.
8. Calculez la longueur totale des modules.
9. Accouplez les modules.
10. Décidez les points de raccordement.
11. Elaborez un schéma de raccordement ou un développé.
12. Tension d'alimentation / puissance du transformateur.
1

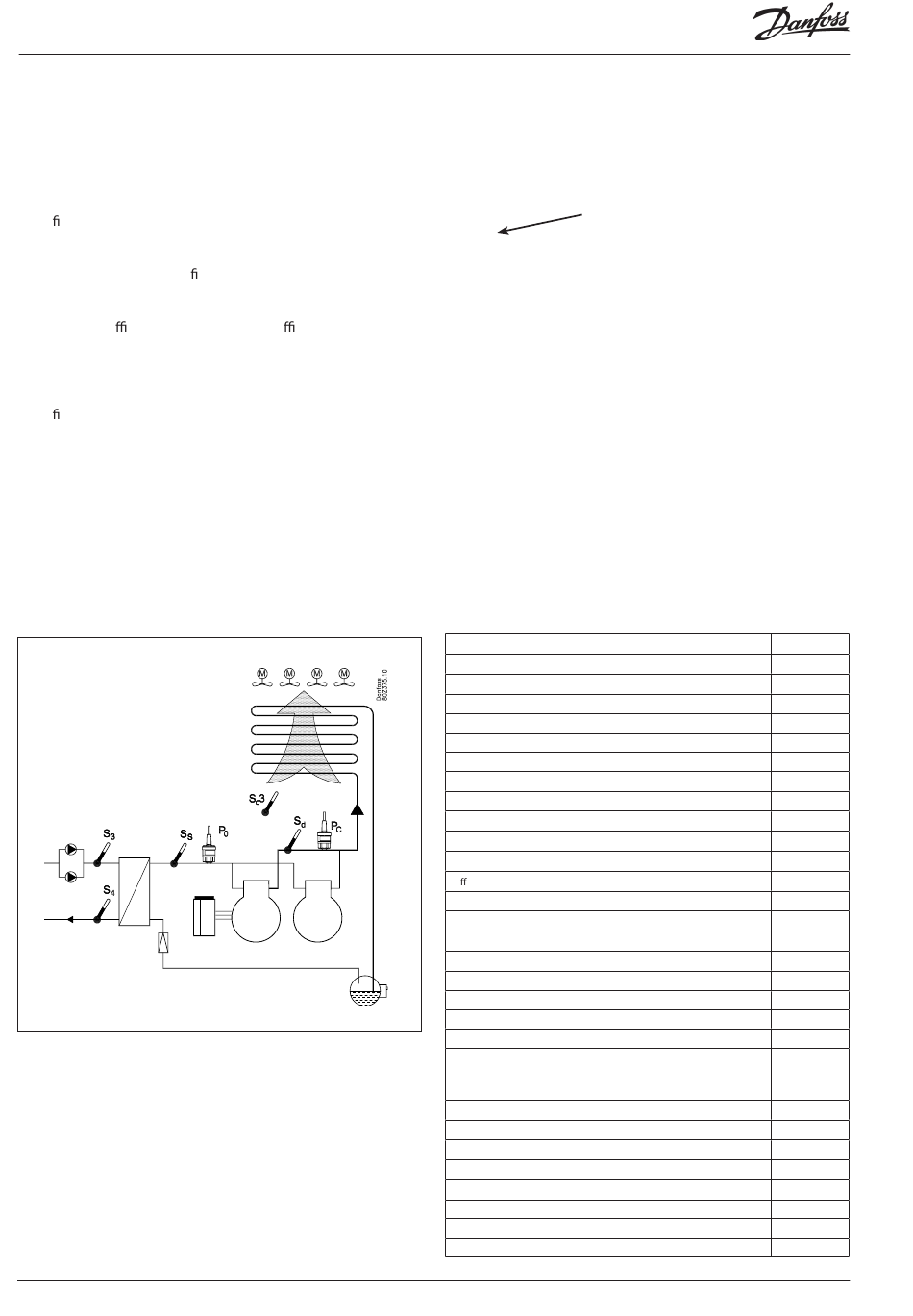

Croquis
Faites un croquis de l'installation en question.
30
Régulation de capacité RS8ER304 © Danfoss 2016-02
2 Commandes de compresseurs et de
condenseur
Utilisation
Régulation d'un groupe de compresseur
Régulation d'un groupe de condenseur
Régulation d'une centrale
Commande de pompe
Régulation de la capacité des compresseurs
Régulation PI
Nombre de compresseurs maximum
Nombre d'étages maximum par compresseur
Capacités de compresseurs identiques
Di érentes capacités de compresseur
Fonction séquentielle (premier enclenché, dernier déclenché)
Commande vitesse de compresseur 1 (ou 1 et 2)
Egalisation horaire
Anti court-cycle.
Temps de marche mini.
Injection de liquide dans l'échangeur de chaleur
Injection dans la conduite d'aspiration
Load shedding (Limitation de capacité)
Sortie de relais, qui est activée par une demande de refroidisse-
ment supplémentaire
Signal 0-10 V, qui indique la capacité du compresseur enclenché
Reference témperature du liquide incongelable
Régulation par optimisation P0
Régulation par « régime de nuit »
Fonction régulation par un signal « 0-10 V »
Régulation de capacité des condenseurs
Régulation étages
Suivez ces 12
points.
AK-CH 650
x
x
x
x
x
6
3
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
AK-CH 650
