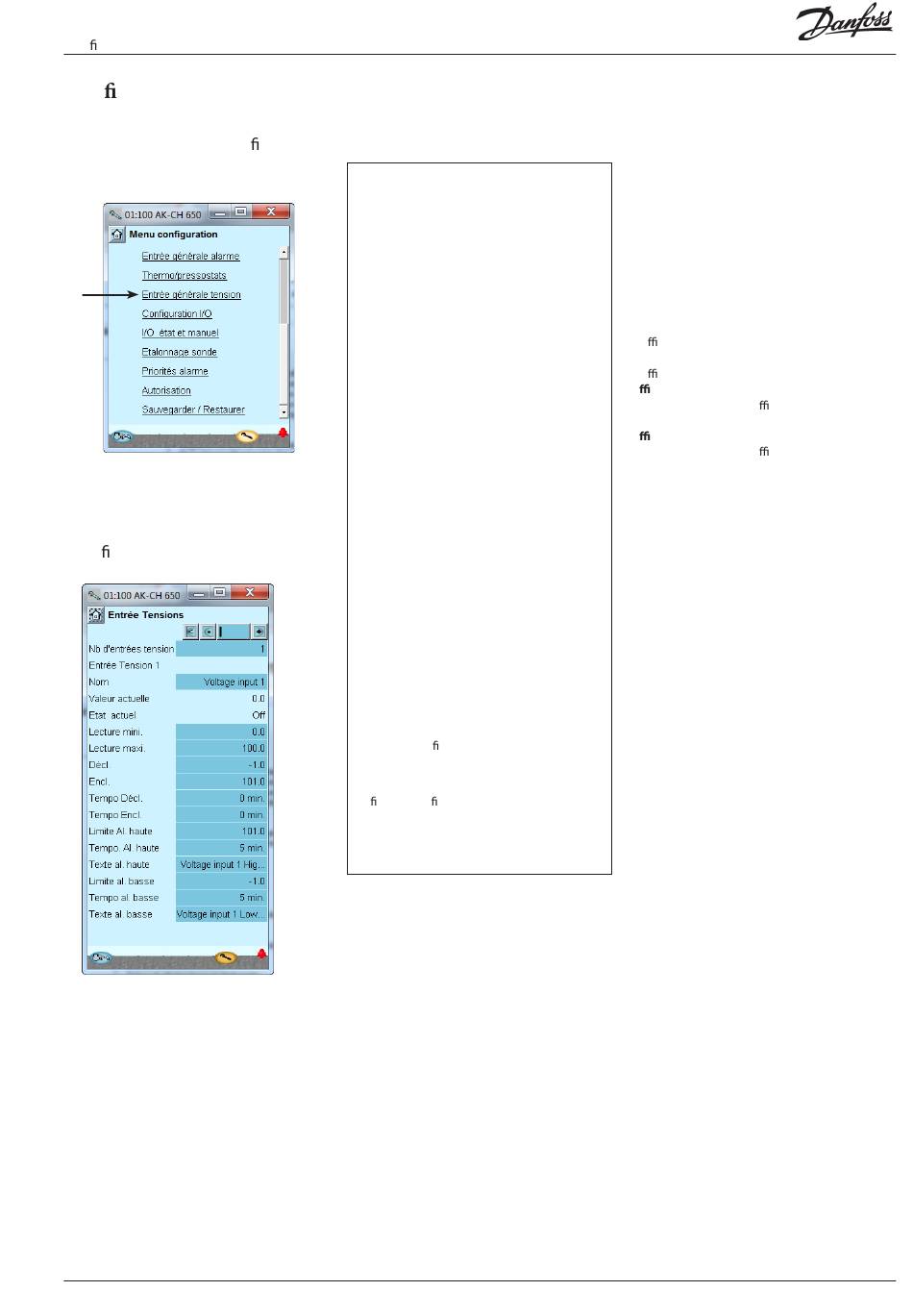

Con guration -Suite
Con guration de fonctions particulières à signaux de tension
1. Appel du menu de con guration
2.Choisissez l'entrée de tension
(Notre exemple n'utilise pas cette
fonction)
3. Dé nition des noms et valeurs
qui seront reliés au signal
AK-CH 650
Notre exemple n'utilise pas cette fonction :
l'illustration n'est qu'une information.
Le nom de la fonction sera, par exemple, xx
et les textes d'alarmes seront inscrits plus bas
dans l'image).
Les valeurs « Lecture mini et maxi » sont les
réglages faits par vous, correspondant aux
valeurs minimum et maximum de la plage
de tension. Exemple : 2 V et 10 V. (La plage de
tension est dé nie lors du paramétrage E/S.)
Lors du paramétrage E/S, le régulateur réserve
une sortie de relais à chaque entrée de tension
dé nie. La dé nition de ce relais n'est pas
imposée pour obtenir le message d'alarme
uniquement par la transmission de données..
Régulation de capacité RS8ER304 © Danfoss 2016-02
3 – Entrées de tension
Les entrées de tension peuvent être utilisées
pour la surveillance des signaux de tension
externes. Chaque entrée de tension dispose de
sa propre sortie pour la commande du dispositif
automatique externe.
Nombre d'entrées de tension
Réglez le nombre d'entrées de tension générales.
Pour chaque entrée 1-5, il convient d'introduire :
Nom
Valeur actuelle
= a chage de la mesure
Situation actuelle
= a chage du statut de la sortie
A chage minimum
Introduisez la valeur d'a chage en cas de signal
de tension min.
A chage maximum
Introduisez la valeur d'a chage en cas de signal
de tension max.
Limite de déclenchement
Valeur de déclenchement de la sortie
Limite d'enclenchement
Valeur d'enclenchement de la sortie
Temporisation d'arrêt
Temporisation de l'arrêt
Temporisation d'enclenchement
Temporisation à l'enclenchement
Limite d'alarme élevée
Limite d'alarme élevée
Temporisation d'alarme élevée
Temporisation pour alarme élevée
Texte d'alarme élevée
Introduisez un texte pour alarme élevée
Limite d'alarme basse
Limite d'alarme basse
Temporisation d'alarme basse
Temporisation pour alarme basse
Texte d'alarme basse
Introduisez un texte pour alarme basse
61
