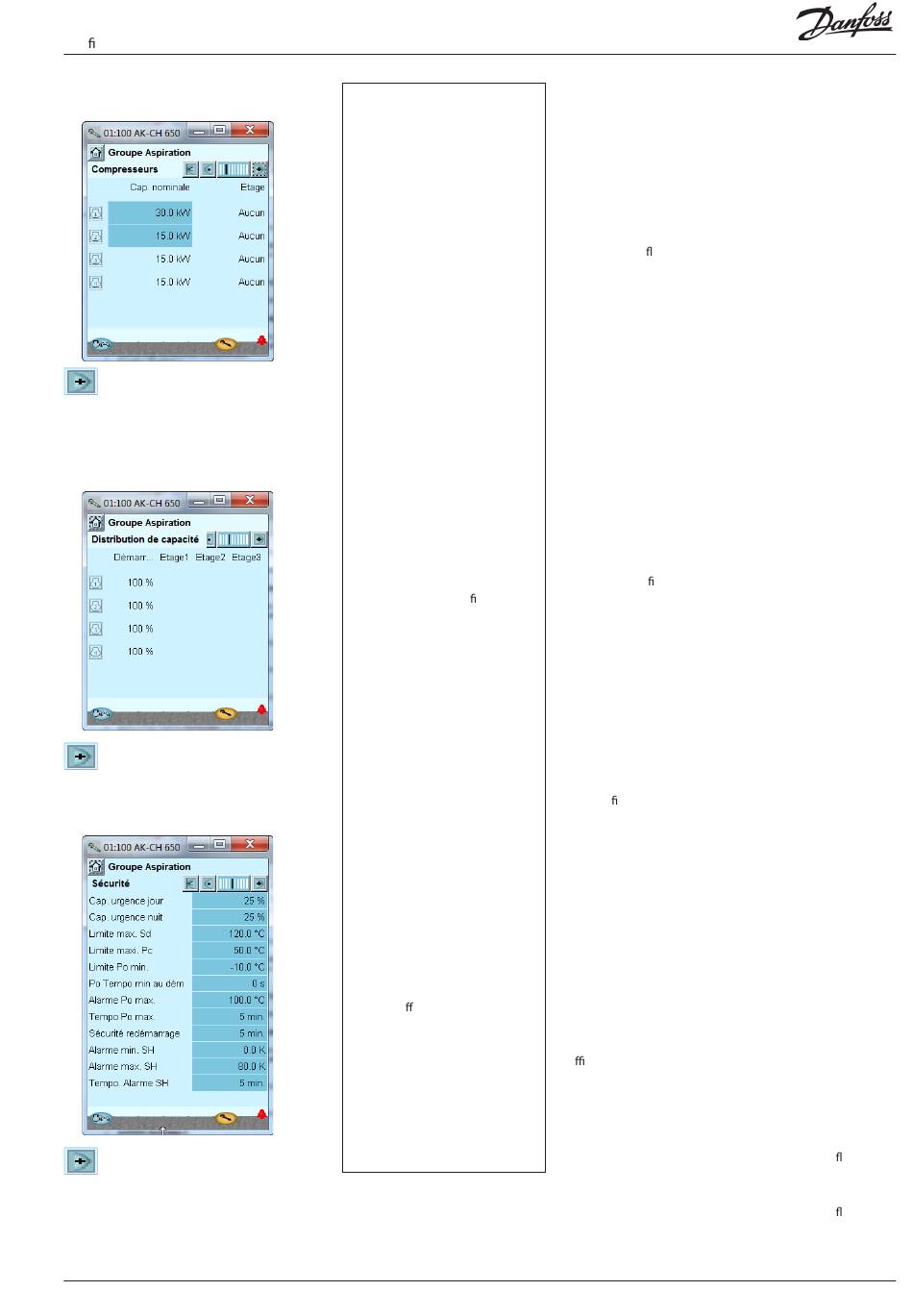

Con guration -Suite
5. Régler les valeurs de la capacité
du compresseur
Appuyez sur le bouton + pour
passer à la page suivante.
6. Régler les valeurs de l'étage
principal et les étages
supplémentaires
Appuyez sur le bouton + pour
passer à la page suivante.
Réglez les valeurs assurant un
7.
fonctionnement sûr
Appuyez sur le bouton + pour
passer à la page suivante.
AK-CH 650
Notre exemple concerne :
- Un compresseur à vitesse
commandée de 30 kW
(compresseur n° 1)
- 3 compresseurs de 15 kW
Les réglages sont illustrés ici
Le présent exemple est sans
étages et sans modi cations.
Réglages de notre exemple :
- Limite de sécurité pour la
température maximum de la
conduite de pression = 120°C
- Limite de sécurité pour la pression
de condensation maximum =
50°C
- Limite de sécurité pour la pression
d'aspiration minimum = -10°C
- Limites d'alarme pour la
surchau e minimum et
maximum respectivement = 5
et 35 K.
Régulation de capacité RS8ER304 © Danfoss 2016-02
Vitesse min. à laquelle le compresseur doit s'arrêter.
Vit dém AKD (20.0 – 60.0 Hz)
Vitesse minimum lorsque le compresseur doit s'enclencher
(doit être réglé sur une valeur supérieure à « vitesse min. VSD
»).
Vit. Max AKD (40.0 – 120.0 Hz)
Vitesse la plus élevée autorisée pour le compresseur
Contrôle sécurité AKD
Il convient de sélectionner si une entrée pour la surveillance
du variateur de fréquence est souhaitée.
Lancement de la temporisation du premier compresseur
(5-600 sec)
Pour assurer le ux de liquide incongelable avant le démar-
rage, il est possible de régler une temporisation avant le
démarrage du premier compresseur.
Limites écrêtage
Choisissez le nombre d'entrées qui doivent être utilisées pour
la limitation de charge.
Limites écrêtage 1
Réglez la capacité max. autorisée lorsqu'un signal est reçu au
niveau de l'entrée 1
Limites écrêtage 2
Réglez la capacité max. autorisée lorsqu'un signal est reçu au
niveau de l'entrée 2.
Forcage limite P0
Sous cette valeur, l'écrêtrage totale est possible. Si P0
dépasse la valeur, une temporisation s'enclenche. Quand
la temporisation est expirée, la limitation de charge est
neutralisée.
Forcage tempo 1
Temps max. pour la limitation de capacité si P0 est trop élevé
Forcage tempo 2
Temps max. pour la limitation de capacité si P0 est trop élevé
Réglages avancés
Sélectionnez si les réglages avancés doivent être visibles.
Kp S4
Facteur d'ampli cation pour la régulation PI (0,1 – 10,0)
Changement de capacité min. (0 – 100 %)
Réglez le changement de capacité minimum qui doit s'opérer
avant que le distributeur de capacité coupe ou enclenche les
compresseurs.
Réduc. cycle
La zone de régulation peut changer en fonction des arrêts et
des enclenchements. Voir chapitre 5.
Durée dém. Initale (15 – 900 s)
Temps après démarrage, où la capacité est limitée au premier
étage
Méthode de régulation de capacité
Choisissez si un ou deux compresseurs avec vannes de régu-
lation de capacité peuvent fonctionner, à capacité réduite,
simultanément
5 - Compresseurs
Est ici dé nie la distribution de capacité des compresseurs.
Le réglage de capacité est également destiné aux réglages
de « l'utilisation du compresseur » et « le schéma d'enclen-
chement ».
Cap. nominale (0,0 – 100000,0 kW)
Réglez la capacité nominale du compresseur.
Les compresseurs à vitesse variable doivent avoir réglé la
valeur nominale par la fréquence du réseau (50/60 Hz).
Régulations de capacité
Plusieurs vannes de régulation de capacité pour chaque
compresseur (0 - 3)
6 – Répartition de la capacité
Le réglage dépend de la combinaison de compresseurs et du
schéma d'enclenchement.
Etage principal
Réglez la capacité nominale de l'étage principal (se règle en
pourcentage de la capacité nominale du compresseur en
question). 0 - 100 %.
Régulation de capacité
A chage de la capacité de chaque régulation de capacité
0 – 100 %
7 - Sécurité
Capacité d'urgence de jour
Capacité enclenchée souhaitée en régime de jour en cas
d'urgence à la suite d'une erreur au niveau du capteur de
pression d'aspiration / capteur de température de uide
Capacité d'urgence de nuit
Capacité enclenchée souhaitée en régime de nuit en cas
d'urgence à la suite d'une erreur au niveau du capteur de
pression d'aspiration / capteur de température de uide
Limitation Sd maximum
Valeur maximale pour la température des de refoulement
A 10 K sous la limite, la puissance enclenchée diminue et
toute la capacité du condenseur s'enclenche.
53
