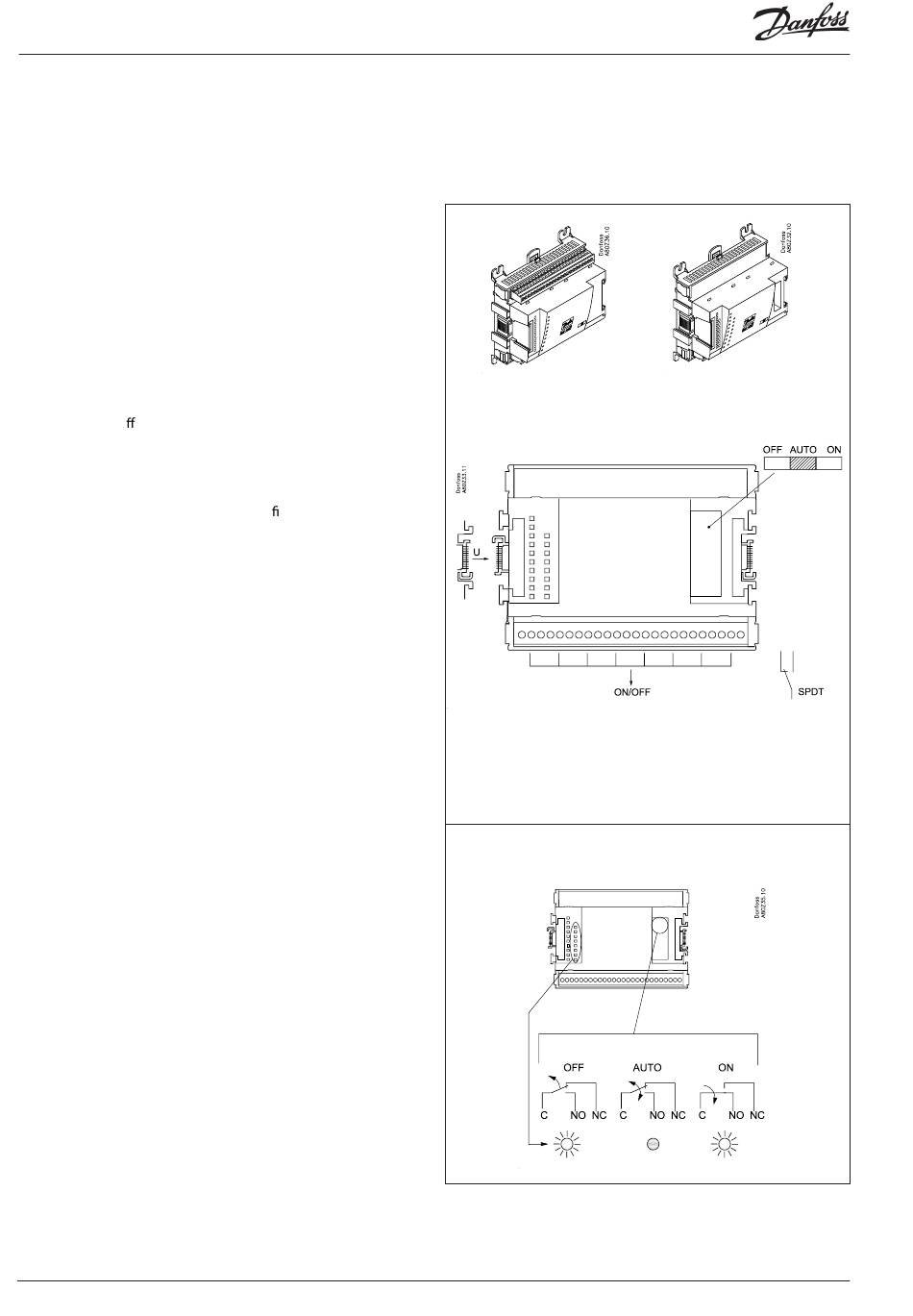

Module d'extension AK-XM 204A / AK-XM 204B
Fonction
Ces modules comprennent 8 sorties de relais.
Tension d'alimentation
La tension d'alimentation du module est fournie par le module
précédent de la chaîne.
Commande manuelle du relais
En façade, huit commutateurs permettent la commande manuelle
des relais.
Soit en position O (rien) ou On (tout).
En position Auto, le régulateur est en charge de la commande.
Diodes luminescentes
Il y a deux rangs de diodes. Voici leur signi cation :
Rang de gauche :
• Régulateur sous tension
• Communication avec la carte socle active (rouge = erreur)
• Etat des sorties DO1 à DO8
Rang de droite : (seul AK-XM 204B)
•
Commande manuelle des relais
Allumée = commande manuelle
Eteinte = pas de commande manuelle
Fusibles
En arrière de la partie supérieure, un fusible protège chaque
sortie.
20
Régulation de capacité RS8ER304 © Danfoss 2016-02
AK-XM 204A
Max. 230 V
AC-1: max. 4 A (ohmique)
AC-15: max. 3 A (Inductief )
AK-XM 204B
Forçage du relais
AK-XM 204B
Garder la distance
de sécurité !
Il ne faut pas
raccorder la haute
et la basse tension
au même module
au même groupe
de sortie
AK-CH 650
