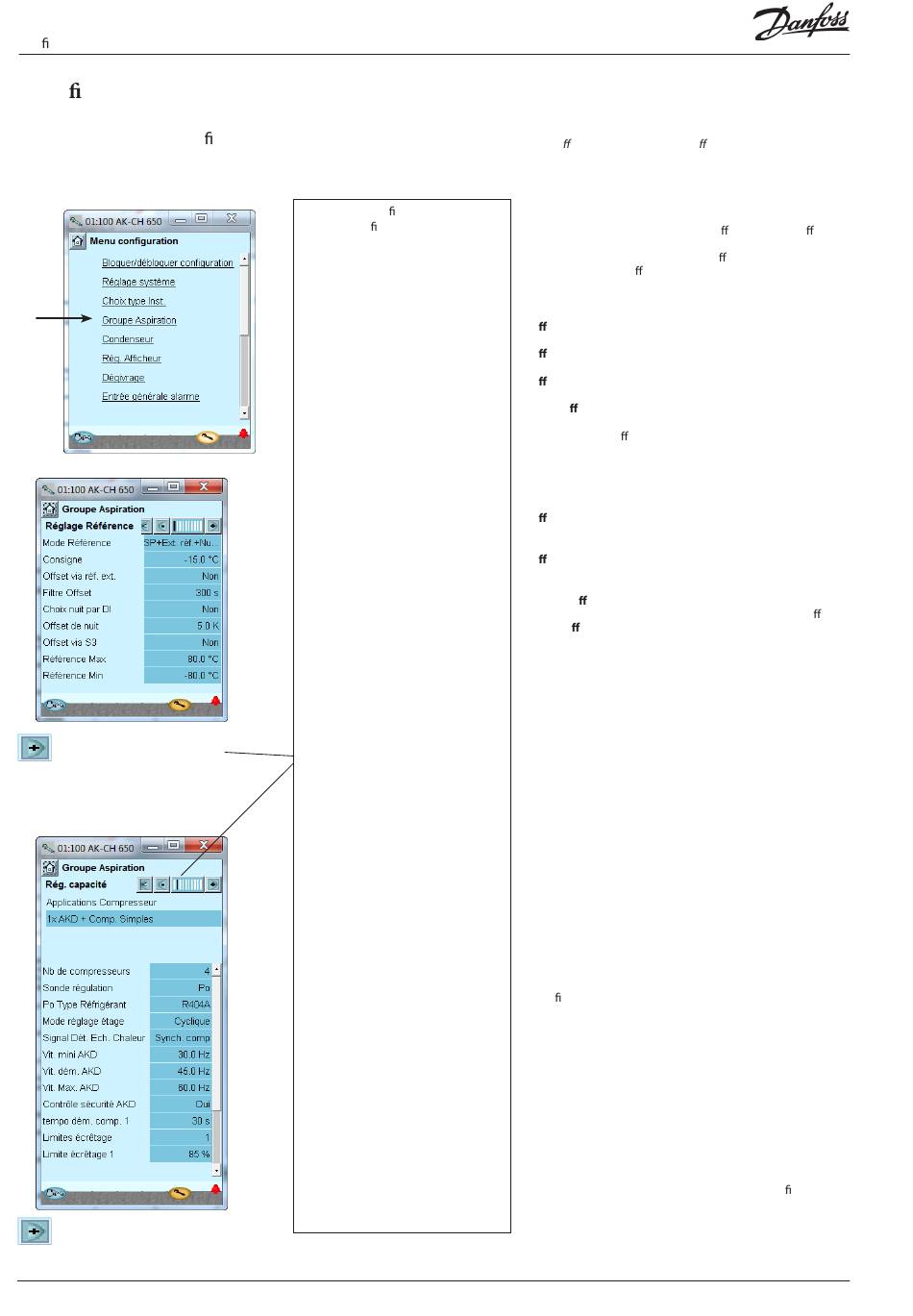

Con guration -Suite
Modi cation de la régulation de fonction d'aspiration
1. Appel du menu de con guration
2. Choix du groupe d'aspiration
3. Régler les valeurs de référence
Appuyez sur le bouton + pour
passer à la page suivante.
4. Régler les valeurs de la régula-
tion de capacité
Appuyez sur le bouton + pour
passer à la page suivante.
52
Le menu de con guration du Service
Tool se modi e alors. Il montre les
réglages possibles pour le type d'ins-
tallation choisi.
Réglages de notre exemple :
- Pression d'aspiration = -15°C
- Augmentation nocturne = 5 K.
Les réglages sont illustrés ici.
Il y a plusieurs pages sous-jacentes.
En l'occurrence, la barre noire indique
à quelle page on se trouve.
Pour passer d'une page à l'autre, il
convient d'utiliser les boutons + et -.
Réglages de notre exemple :
- 4 compresseurs
- P0 comme signal au régulateur
- Réfrigérant = R404A
- Egalisation des temps de marche
- Valeurs pour la régulation de la
vitesse
Une régulation de la vitesse se fera
toujours au niveau du compresseur
1.
Les réglages sont illustrés ici.
L'ajustement de la vitesse n'est pas
possible sur tous les compresseurs.
En cas de doute, veuillez prendre
contact avec votre fournisseur de
compresseur.
Régulation de capacité RS8ER304 © Danfoss 2016-02
Pour davantage d'informations sur les diverses possibilités
de réglage, voir ci-dessous.
Les chi res font référence aux chi res et aux illustrations de
la colonne de gauche.
3 - Mode reference
Décalage de la pression d'aspiration avec signaux externes.
0: Référence = point de réglage + O set de nuit + o set à
partir du signal externe 0-10 V.
1: Référence = point de réglage + o set à partir d'une
optimisation P0 + o set de nuit
Réglage ( -80 á +30°C)
Point de réglage pour la pression d'aspiration souhaitée
en °C.
O set via réf ext.
Réglage si un signal externe 0-10 V doit être utilisé.
O set à entrée max (-100 à +100 °C)
Valeur de décalage en cas de signal max. (10 V).
O set à entrée min (-100 à +100 °C)
Valeur de décalage en cas de signal min. (0 V).
Filtre o set (10 - 1800 s)
Est ici réglée la vitesse à laquelle un changement dans la
référence doit s'e ectuer.
Choix nuit par DI
Sélectionnez si une entrée digitale est requise pour une
activation du régime de nuit. Le régime de nuit peut
alternativement être contrôlé par le biais d'un programme
hebdomadaire interne ou via un signal de réseau.
O set de nuit (-25 - 25 K)
Décalage de la pression de l'évaporateur en régime de nuit
(réglé en Kelvin)
O set via S3
Choisissez si la référence doit être décalée avec le signal
de S3.
Tref S3 o set
Réglez la température S3, où il ne doit pas y avoir d'o set.
K1 S3 o set
Réglez l'ampleur du changement qui doit s'opérer au
niveau de la référence lorsque la température S3 dévie de 1
degré du réglage.
Référence Max (-50 à +80 °C)
Référence maximum de pression d'aspiration autorisée
Référence Min (-80 à +25 °C)
Référence minimum de pression d'aspiration autorisée
4 - Applications compresseur
On détermine ici l'une des combinaisons possibles.
Nb de compresseur
Réglez le nombre de compresseurs.
Réduction
Réglez le nombre de vannes de régulation de capacité.
Sonde régulation
Choisissez P0 ou S4
P0 Type Réfrigérant
Choisissez le réfrigérant.
P0 facteur réfrigérant K1, K2, K3
N'est utilisé que si le réfrigérant ne peut être choisi de la
liste (contactez Danfoss pour davantage d'informations)
Mode réglage étage
Choisissez le schéma d'enclenchement pour les compres-
seurs
Premier enclenché, dernier déclenché. (séquentiel) (FILO)
Égalisation du temps de marche (FIFO)
Best t: Meilleure adaptation de capacité possible (le
moins de sauts de capacité possible)
Inj. liq.Ech. Chaleur
Si la fonction est choisie, l'injection peut être coordonnée
avec le fonctionnement du compresseur de l'une de ces
deux façons :
Synchronisation : avec le fonctionnement du compresseur.
Pumpdown : comme la synchronisation mais le pump
down s'arrête lorsque la vanne se ferme et le dernier
compresseur s'arrête lorsque la « Pump down limit » est
atteinte.
Pump down
Sélectionnez l'activation ou non d'une fonction pump
down au niveau du dernier compresseur. Ceci a n d'éviter
des cycles importants aux compresseurs.
Limite Po Pump down (-80 á +30 °C)
Sélectionnez la limite pump down.
Vit.mini AKD (0.5 – 60.0 Hz)
