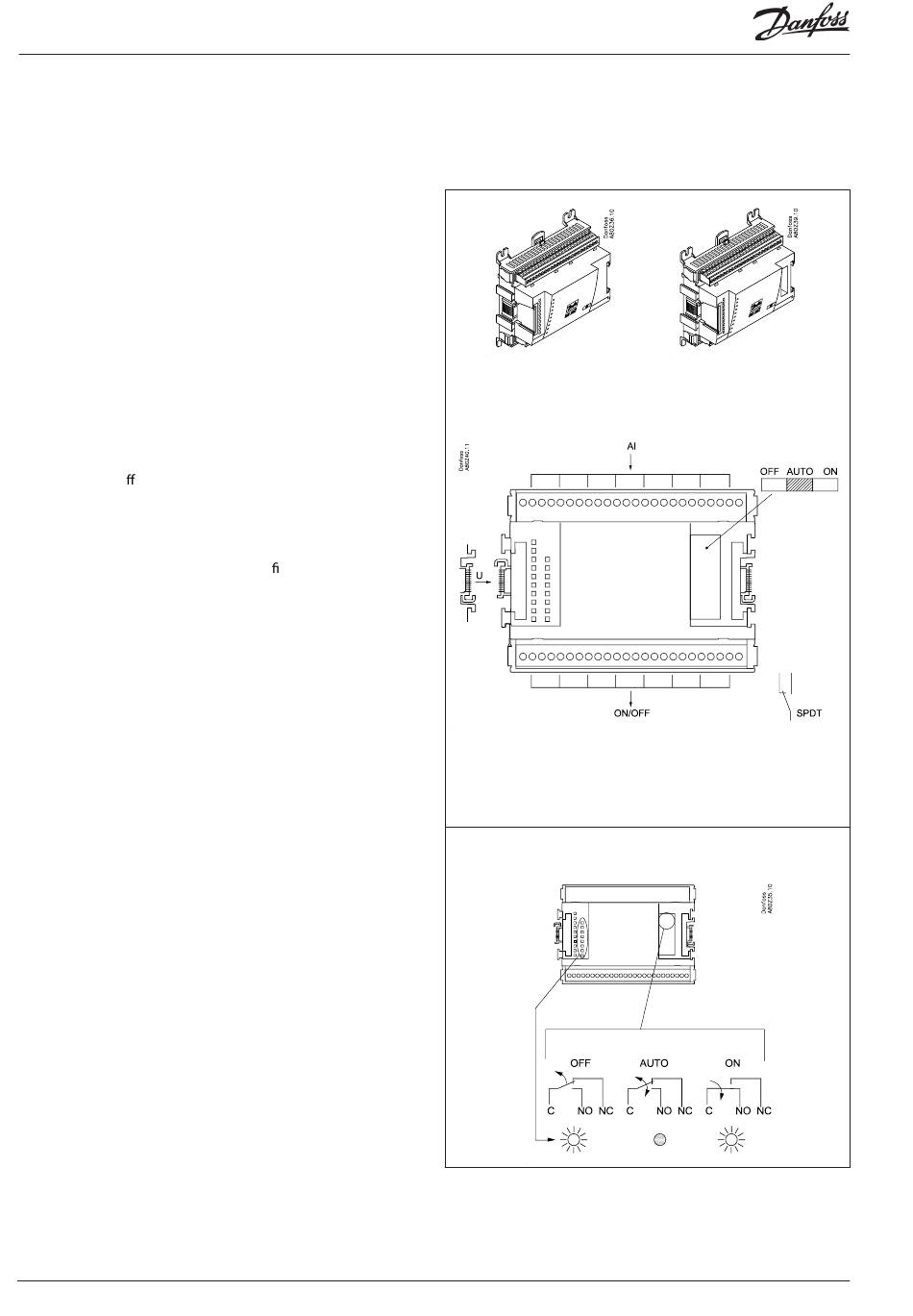

Module d'extension AK-XM 205A / AK-XM 205B
Fonction
Ces modules comprennent :
8 entrées analogiques pour capteurs, transmetteurs de pression,
signaux de tension et signaux de contacts.
8 sorties de relais
Tension d'alimentation
La tension d'alimentation du module est fournie par le module
précédent de la chaîne.
Seulement AK-XM 205B
Commande manuelle des relais
En facade, huit commutateurs permettent la commande manuelle
des relais.
Soit en position O (rien) ou On (tout).
En position Auto, le régulateur est en charge de la commande.
Diodes luminescentes
Il y a deux rangs de diodes. Voici leur signi cation :
Rang de gauche :
• Régulateur sous tension
• Communication avec la carte socle active (rouge = erreur)
• Etat des sorties DO1 à DO8
Rang de droite : (Seul AK-XM 205B)
•
Commande manuelle des relais
Allumée = commande manuelle
Eteinte = pas de commande manuelle
Fusibles
En arrière de la partie supérieure, un fusible protège chaque
sortie.
22
Régulation de capacité RS8ER304 © Danfoss 2016-02
AK-XM 205A
Max. 230 V
AC-1: max. 4 A (ohmique)
AC-15: max. 3 A (Inductief )
AK-XM 205B
Forçage du relais
AK-XM 205B
max. 10 V
Garder la distance
de sécurité !
Il ne faut pas
raccorder la haute
et la basse tension
au même module
de sortie
AK-CH 650
