Montage

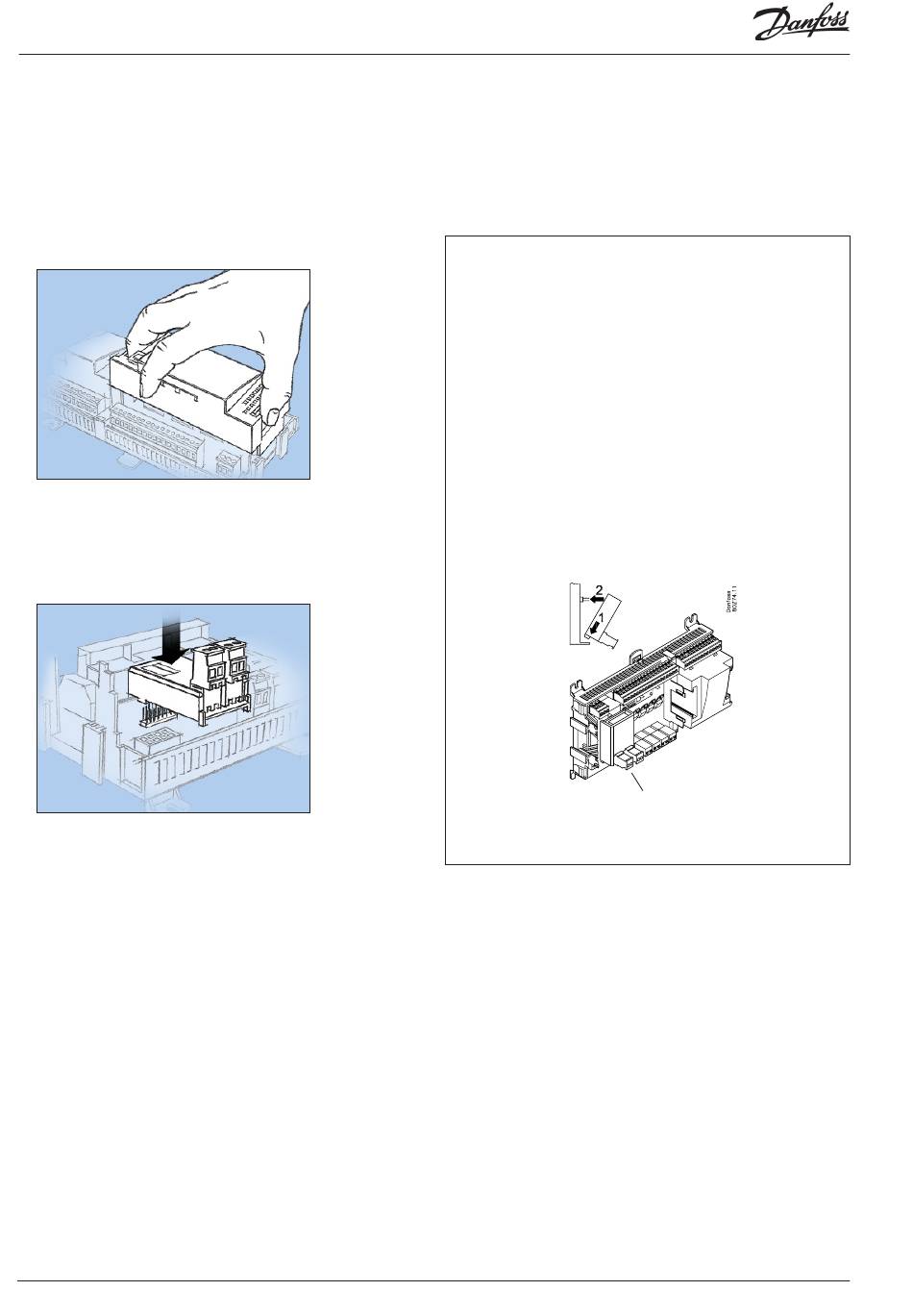

Montage d'un module sortie analogique
Enlevez la partie supérieure du module de base
1.
Pour cela, il faut que le module soit hors tension.
Pressez (vers l'intérieur) le côté à gauche des diodes et le côté à
droite des sélecteurs d'adresses.
Enlevez la partie supérieure du module de base.
2. Mettez le module d'extension en place dans le
module de base
3. Remettez la partie supérieure du module de base
en place
40
Régulation de capacité RS8ER304 © Danfoss 2016-02
Le module d'extension analogique doit fournir un signal au variateur de
fréquence.
Il y a deux sorties mais dans
notre exemple, nous n'en
utiliserons qu'une seule.
AK-CH 650
