MAP 5000
Se reporter à
–
–
–
2.4.1
Planification du système avec l'alimentation
Nombre d'alimentations
Pour garantir le démarrage fiable du système, prenez en compte les éléments suivants :
–
–
–
Remarque!
i
L'état de fonctionnement normal n'est pas l'objet des présentes considérations.
Courant d'appel
–
–
–
Limitation de courant
–
–
Voir Configuration typique avec le coffret de la centrale MAP ICP-MAP0111, page 10.
Définition du terme « segment d'alimentation »
Un segment d'alimentation est une alimentation avec toutes les charges fournies par
l'alimentation.

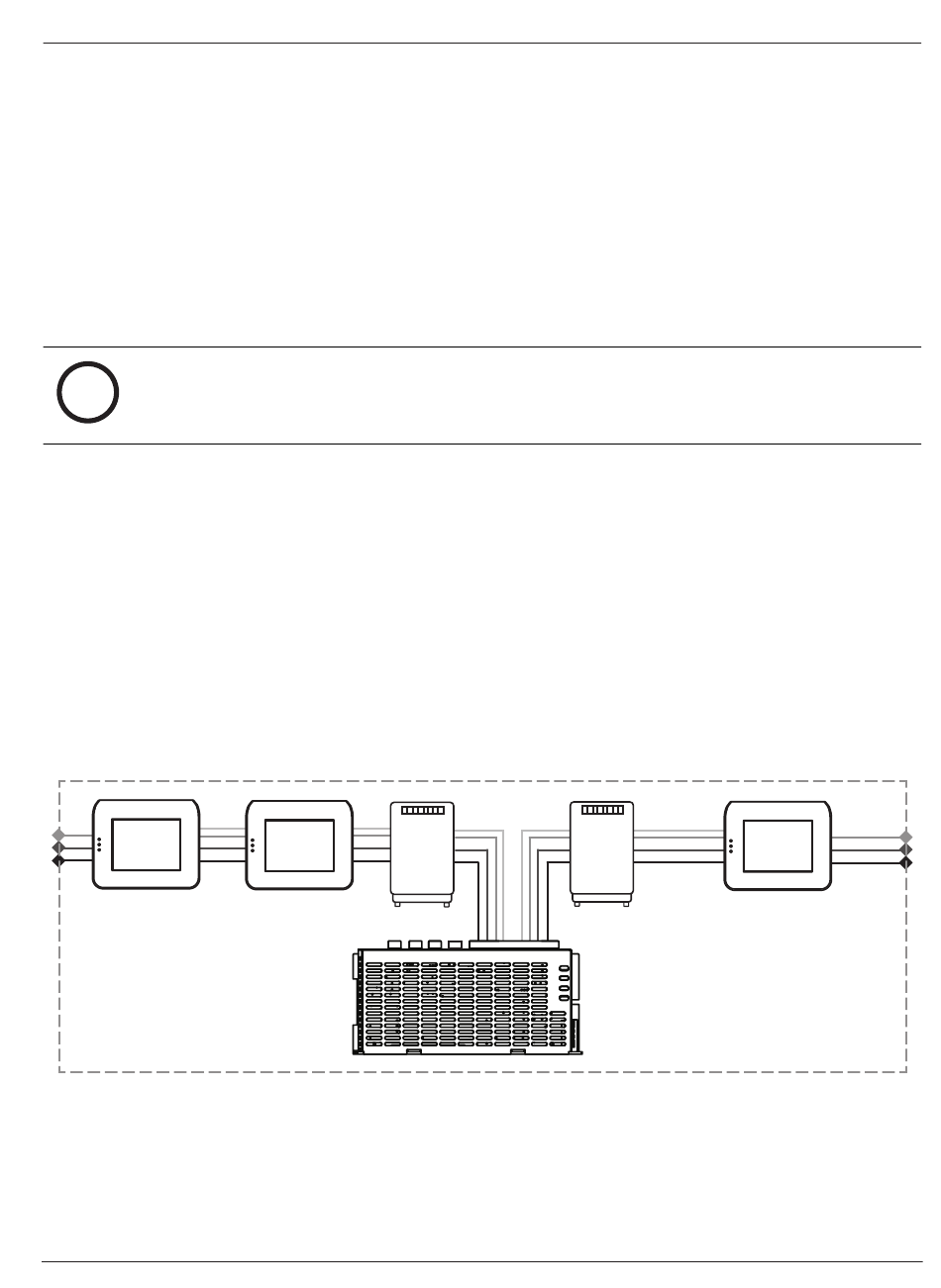

Segment d'alimentation
Des câbles à 4 fils sont utilisés pour la connexion de la charge au segment d'alimentation.
Lors de la planification, les conditions suivantes doivent être prises en compte afin de
garantir la fiabilité du démarrage du système :
Bosch Security Systems B.V.
Coffret de centrale MAP, page 22
Coffret d'alimentation MAP, page 24
Coffret d'extension MAP, page 25
Courant d'appel des charges connectées
Limite de courant de l'alimentation IPP-MAP0005-2 MAP 150 W
Limite de courant de la centrale MAP5000
IUI-MAP0001-3 Clavier tactile MAP : 250 mA max.
Passerelle LSN MAP ICP-MAP0010 : 1000 mA max., AUX est mis sous tension plus tard
Module DE d'interface MAP ICP-MAP0007-2 : négligeable
Alimentation par sortie A/B (courte période) : 3,2 A
Centrale MAP5000 sur le BDB externe : 1,6 A
Manuel d'installation
Introduction | fr
2024-12 | V27 | F.01U.168.334
9
