Condition n° 1
Des câbles à 3 fils sont toujours utilisés pour les connexions entre les segments
d'alimentation (sans +28 V, fil rouge)

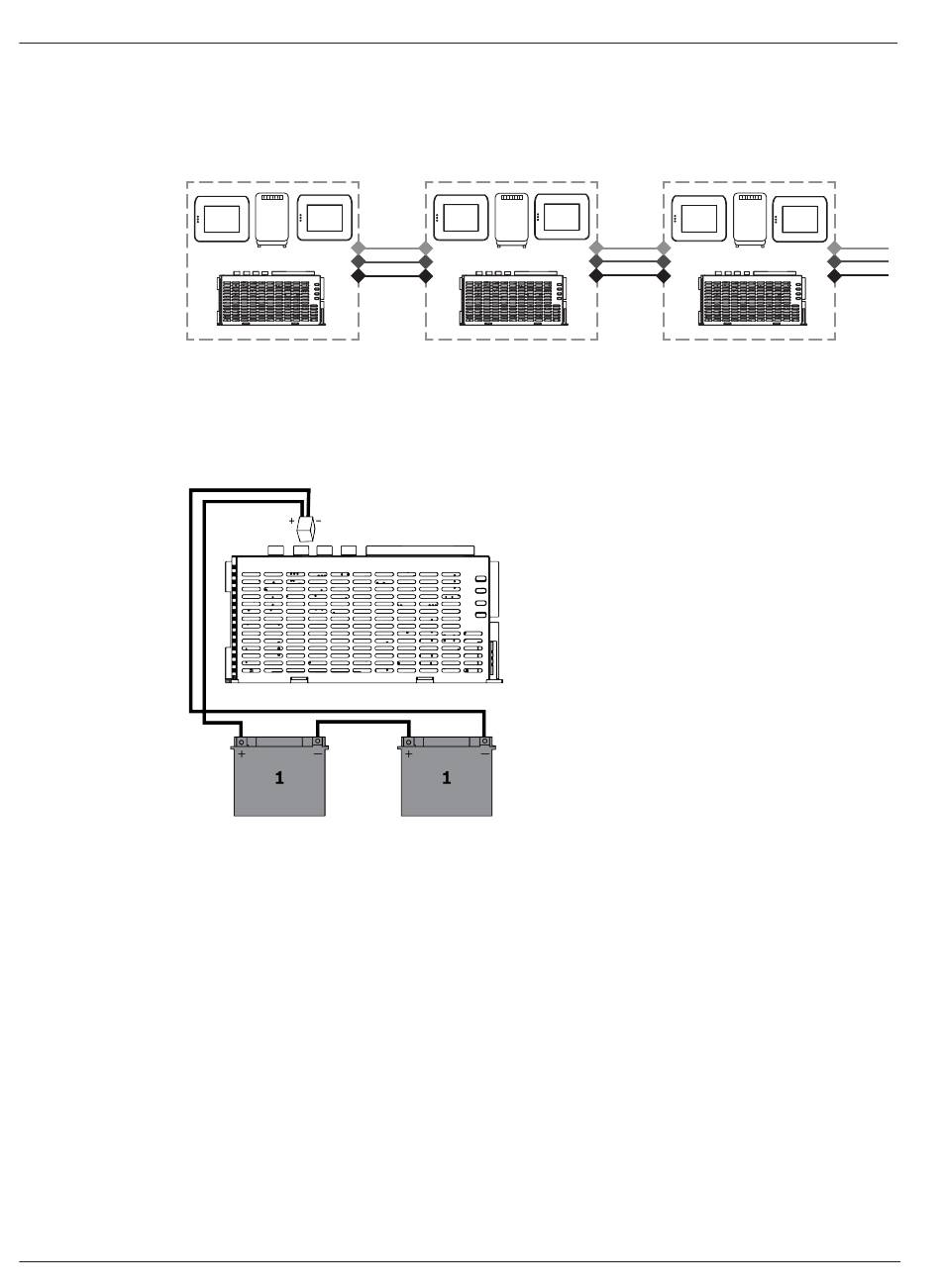

Figure 2.1: Câblage des segments d'alimentation
Condition n° 2
Les batteries chargées doivent être connectées à l'alimentation pour garantir la fiabilité du
démarrage du système.
Figure 2.2: Batteries de démarrage du système
Condition n° 3
Pour garantir la fiabilité du démarrage du système, il est nécessaire de prendre en compte
la longueur et la section du câble :
–
–
Voir Longueur du câble, page 12.
Configuration typique avec le coffret de la centrale MAP ICP-MAP0111
Centrale MAP5000 - module d'interface DE MAP - 3 passerelles LSN - 2 claviers tactiles
2024-12 | V27 | F.01U.168.334
entre l'alimentation et le premier clavier tactile
entre les claviers tactiles
